One2one配置不成功实例排查
文档编号:773
浏览:5264 评分:7
最后更新于:2010-11-10
网络环境：运营商给了一段地址123.131.16.182/29，网关地址123.131.16.181。设备型号：HiPER 4240G，软件版本：ReOS 2009。
用户需求：内网用户上网正常，并希望内网服务器192.168.1.122从外网访问时，可以直接通过公网IP（123.131.16.183）直接访问到。
配置步骤：
配置线路，WebUI——基本配置——线路配置；
配置One2One规则，WebUI——高级配置——NAT&DMZ配置；
One2One规则配置；

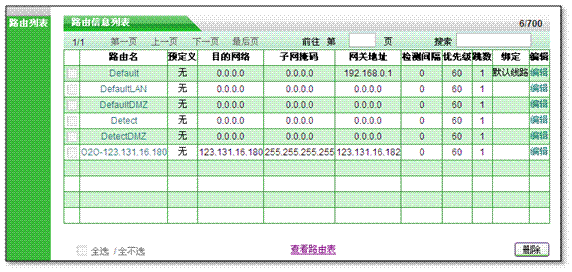

添加到One2One规则中的公网IP地址的静态路由，如图所示；（2008pV2版本及后面版本会自动生成路由，配置时只需打开高级配置——路由配置中进行检查，2008pV2之前版本需要手动添加）
启用WAN口NAT类型的ARP代理功能，如下图所示；
配置完成后，检查192.168.1.122，依然无法上网。
排查：
检查One2One配置步骤，没有问题；
检查所分配的IP地址，发现运营商所分配的IP地址为29位，那么这段地址可用的地址范围为123.131.16.177-123.131.16.182，则123.131.16.183为广播地址，不能被使用。
修改配置如下图所示：
通过查看服务器的NAT记录判定上网正常，如下图所示：
注：在配置时需要注意运营商所提供的地址是否正确。
