518G 3.0.0如何与h3cER5200G2建立 ipsecvpn
文档编号:2447
浏览:7246 评分:8
最后更新于:2017-09-20
此文档基于518GV2v3.0.0版本
环境描述：
某公司使用的h3c 设备，lan口地址是192.168.1.1，另外一个公司是艾泰6530g，lan口是172.16.0.1，需要2个设备建立 ipsec vpn，实现互访。
配置步骤：

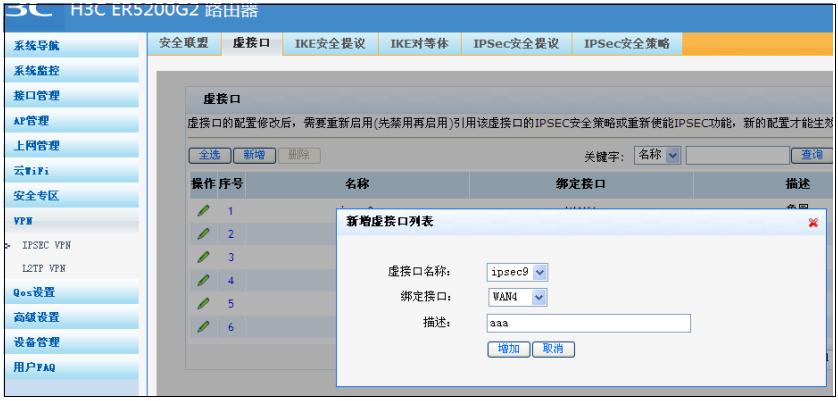

1、登录h3c设备->vpn-> ipsec vpn->虚接口，新增ipsec虚接口，如图1所示。
图1

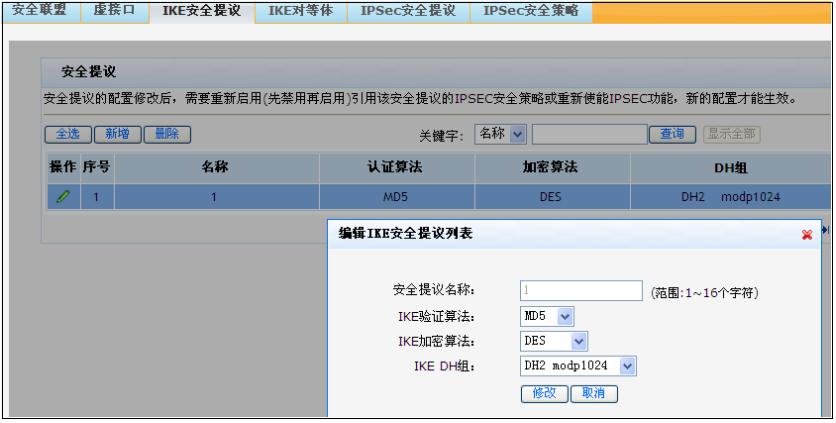

2、在IKE安全提议中，点击新增，在弹出的窗口上配置IKE验证算法和IKE加密算法，IKE DH组中modp1024对应的是艾泰的group2，如图2所示。
图2
3、在IKE对等体中，选择之前配置的虚接口，填写对端的ip或者域名，安全提示选择之前配置的安全提议名称，并设置与共享密钥。如图3所示
图3
4、在IPSEC安全提议中新增安全提议，选择安全协议类型，验证算法和加密算法，如图4所示。
图4
5、在IPSEC安全策略中添加本地和对端的子网掩码和ip，选择对等体和之前建立的安全提议，如图5所示。
图5

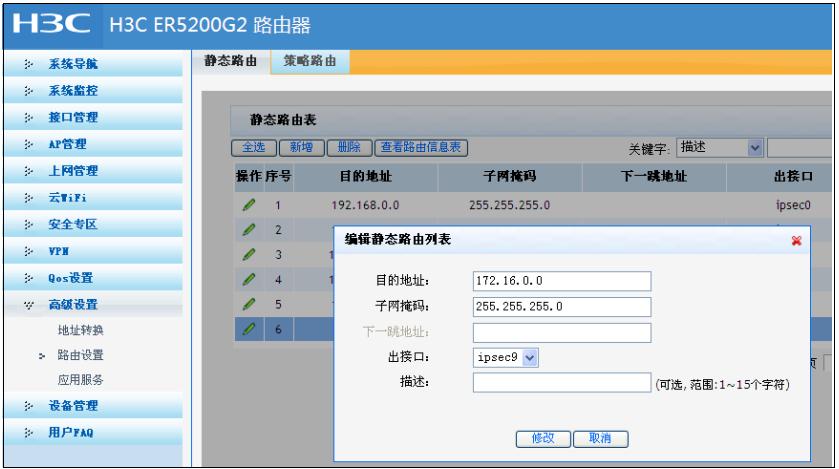

6、在h3c设备配置一条到艾泰内网172.16.0.0的路由，出口选择对应的ipsec虚接口，如图6所示。
图6
7、登录艾泰， vpn配置->ipsec，选择新增，连接方式为网关到网关，填写远端网关地址，内网地址和掩码，预共享密钥配置，加密认证算法和h3c一致，如图7所示。
图7
8、高级选项中设置IKE协商的算法，和h3c一致，如图8所示。
图8
9、在艾泰518G设备上测试已经可以访问对端内网192.168.1.1，如图9：
图9
