网吧环境下各种内部应用服务器的网络规划
文档编号:231
浏览:6701 评分:17
最后更新于:2008-09-08
网吧里面往往配置下列几种服务器：
|
名称
|
作用
|
运行时特点
|
|
监控服务器
（NET110等）
|
监控网络内部上网的流量
|
需要连接在网关设备或者交换机的镜像端口上，监控交换机镜像的内网流量
|
|
管理（计费）服务器
|
对内网的主机上线、下线进行管理，提供计费功能
|
持续的和客户端发生通讯，以广播包居多，但流量不大
|
|
电影服务器
|
对内网、外网主机提供电影以及音乐点播服务
|
提供服务的时候单播和多播（广播）流量很大
|
|
游戏服务器
|
对内网、外网主机提供各种游戏服务
|
提供服务的时候单播流量很大
|
|
文件服务器
|
存储内网主机常用的软件
|
提供服务的时候单播流量比较大
|
|
备份服务器
（还原精灵网络版等）
|
为内网主机提供操作系统备份和还原的服务
|
提供服务的时候单播流量比较大
|
|
无盘工作站服务器
|
对内网主机提供操作系统的服务
|
提供服务的时候单播流量比较大
|
|
网管服务器（安装网络执法官、P2P终结者等软件）
|
监控和管理内网主机异常行为
|
提供服务的时候单播和广播流量很大
|
在网吧中，往往有以上一种或者几种服务器，这些服务器主要对内网主机提供服务，产生的流量也是在局域网内部的，但如果这些服务器和监控服务器接在同一个交换机上，或者是这些服务器直接接在接入网关设备的交换机上，就会在镜像交换机或者接入网关设备上产生很多垃圾流量，对镜像交换机或者接入网关设备的处理能力造成无谓的损失。
由此可见，在网吧中合理的规划各种应用服务器的线路连接位置，会降低掉线、卡、ping时延增大等故障发生的概率，对于减少网络拥塞、提高网络效率往往起到事半功倍的效果。

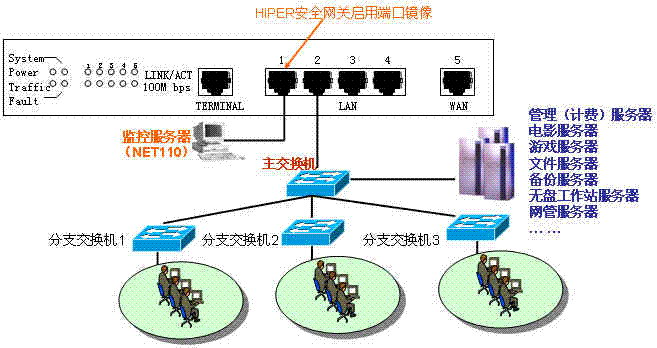

建议网吧内部的服务器在连接的时候采取如下规划：
|
服务器名称
|
服务器位置
|
|
监控服务器（NET110等）
|
HiPER安全网关的镜像端口（LAN1端口）
|
|
管理（计费）服务器
|
|
|
电影服务器
|
主交换机端口
|
|
游戏服务器
|
主交换机端口
|
|
文件服务器
|
主交换机端口
|
|
备份服务器（还原精灵网络版等）
|
主交换机端口
|
|
无盘工作站服务器
|
主交换机端口
|
|
网管服务器
（安装网络执法官、P2P终结者等软件）
|
主交换机端口
|
