6550G与锐捷RG-EG易网关建立ipsec
文档编号:2276
浏览:5261 评分:7
最后更新于:2017-02-15
此文档基于lv6550Gv2.5.2-151225的版本
需求描述：
需要6550G与锐捷RG-EG易网关建立ipsec。
操作步骤：
1.登陆锐捷设备网络配置->VPN配置，选择开始配置->分支机构，点下一步，如图1、2：
图1
图2

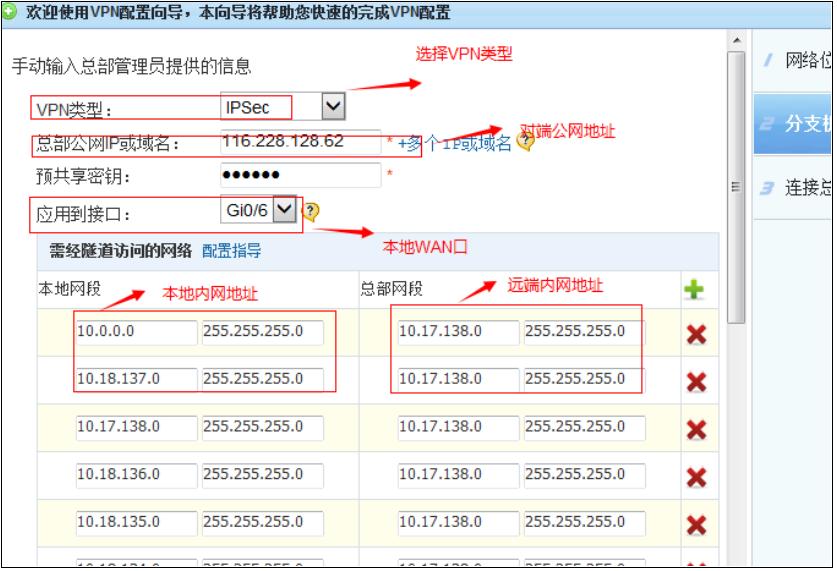

2.配置VPN信息，类型选择IPSec，总部公网地IP或域名设置6550GWAN口地址，预共享秘钥设置与6550G对应，应用到接口选择设备的外网接口，本地网段设置为内网需要通讯的网段，总部网段设置为6550G内网网段如：图3
图3

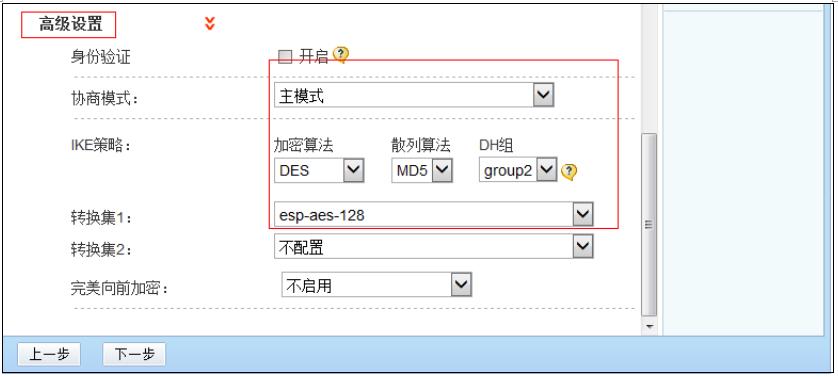

3.点击高级配置，模式设置为主模式，IKE策略和转换集和6550G对应即可，如：图4
图4

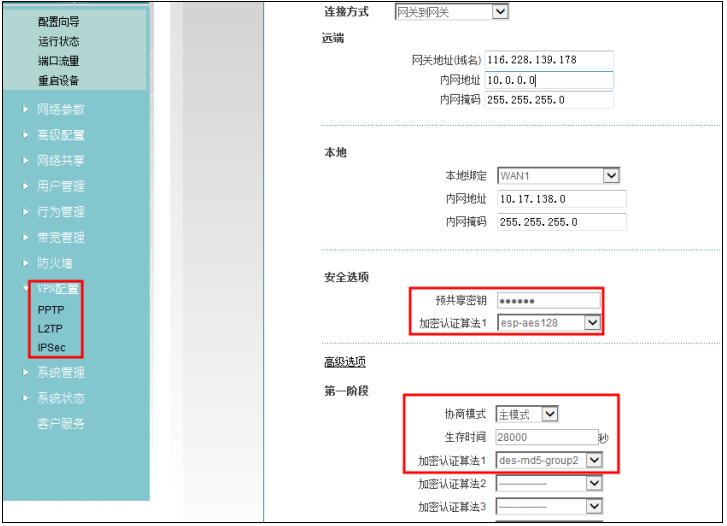

4.登录6550G设备，选择VPN配置->IPSec,配置和锐捷的对应的信息，如:图5
图5

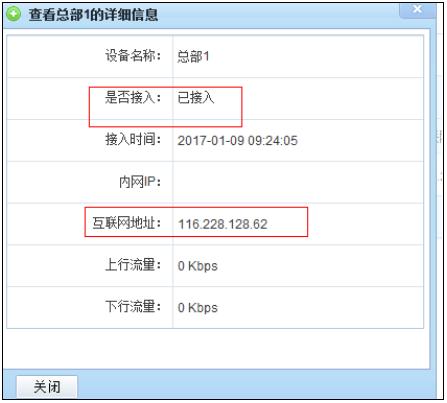

5.锐捷设备点击总部显示已经连接，并且可以ping通6550G内用户可以ping通锐捷的设备，如：图6
图6
至此需求已经实现。
