二层管理型交换机开启DHCP隔离导致AC上配置的DHCP无法对AP下发
文档编号:2216
浏览:4586 评分:3
最后更新于:2016-12-19
吴凡此文档是基于4240G v2.5.2的版本和S3326GP-V1.0的版本
问题描述：
二层管理型交换机开启DHCP隔离，导致AC无法对AP下发第二个网段的IP地址。
网络环境：
排查步骤：
1、登录4240G的界面，在网络参数->lan口配置中，查看配置了IP地址2，是192.168.88.1，如下图所示：
2、登录AC界面，查看网络参数->系统模式中，工作模式是旁路模式，如下图所示：
3、在网络参数->VLAN接口配置中，配置88网段的VLAN ID，如下图所示：

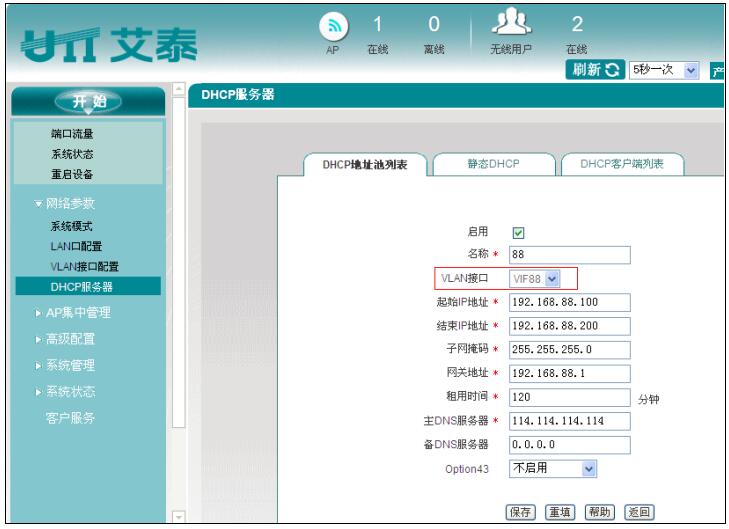

4、在网络参数->DHCP 服务器中，配置88网段的DHCP服务器，如下图所示：

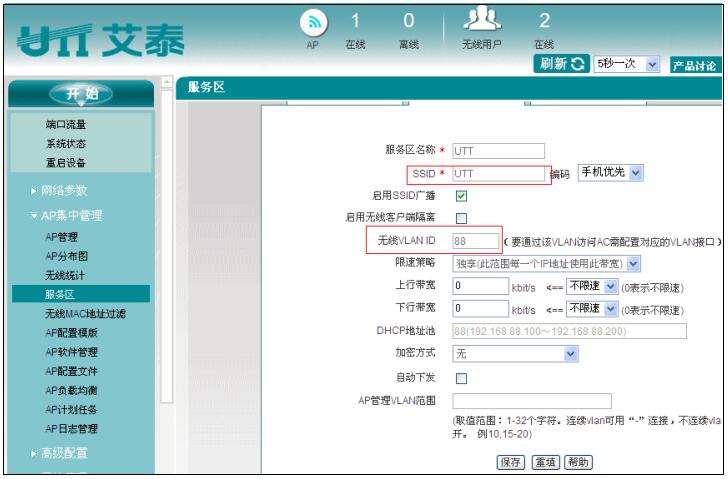

5、在AP集中管理->服务区中，配置对应VLAN的服务区，如下图所示：

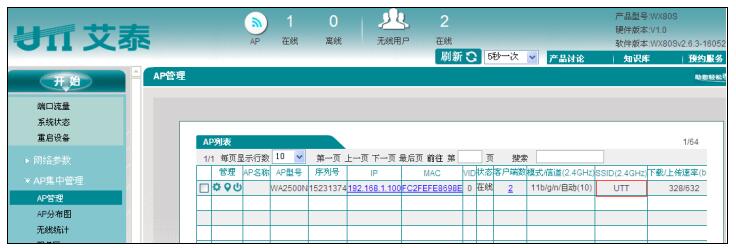

6、在AP集中管理->AP管理中，查看有对AP下发，下发对应VLAN的服务区，如下图所示：

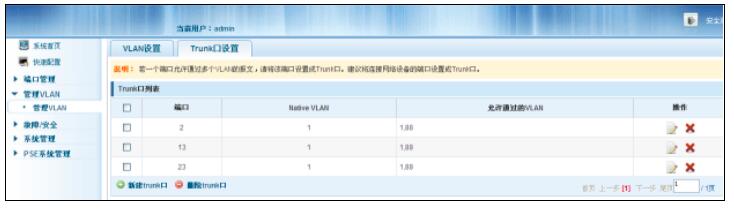

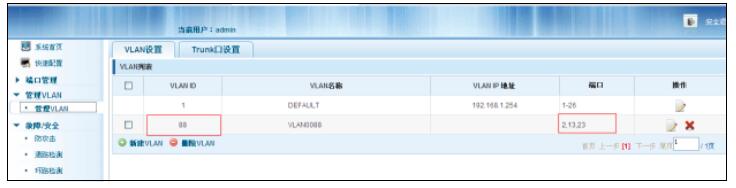

7、登录管理型交换机的界面，在管理VLAN中，将路由器，AC控制器，AP和交换机相连的端口，都改为trunk口，允许VLAN 88的数据通过，如下图所示：

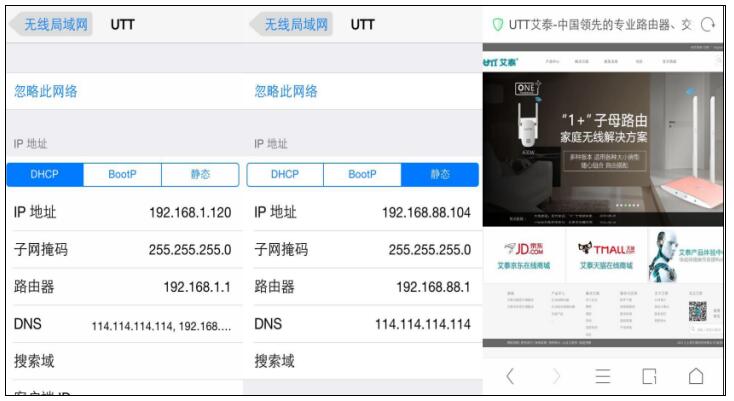

8、手机连接无线网“UTT”测试，获取的地址是1网段的，不是88网段的，手动固定88网段的地址，测试可以上网，如下图所示：

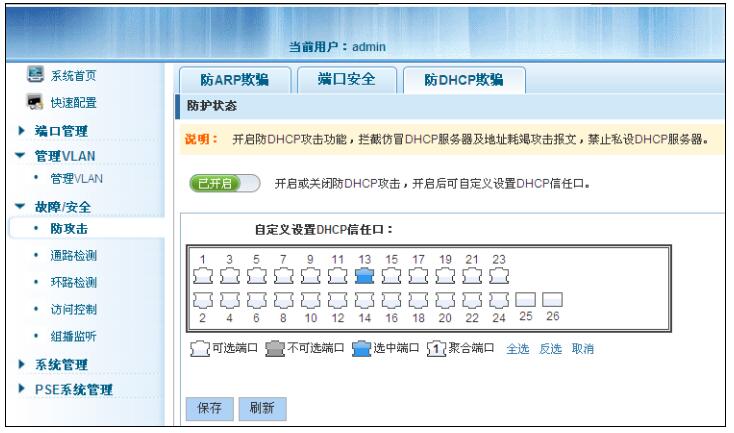

9、登录交换机的界面，在故障/安全->防攻击中，查看开启了防DHCP欺骗，只有路由器和交换机相连的端口，在DHCP信任口中，如下图所示：

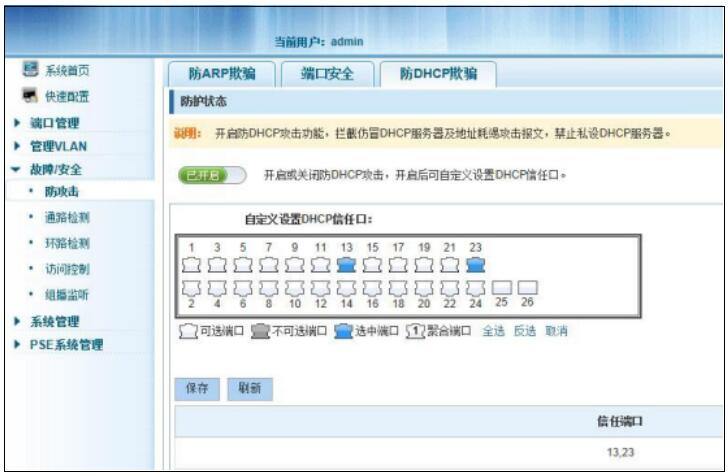

10、将AC控制器和交换机相连的端口，也加入DHCP信任口中，如下图所示：

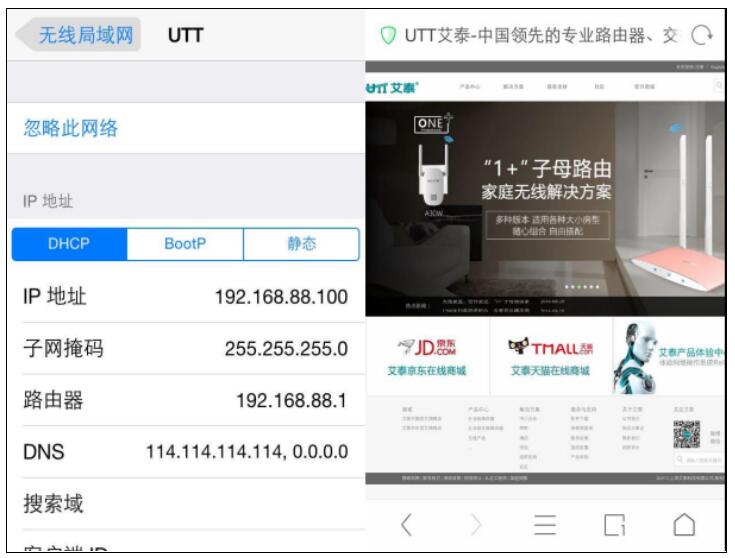

11、再次重连无线测试，可以获取到88网段的地址，可以正常上网，如下图所示：
