通过VPN借线只是访问服务端的专线网段
文档编号:2180
浏览:5585 评分:6
最后更新于:2016-10-20
此文档是基于1220GWv1.7.5的版本
问题描述：
4240G通过和1220GW建立VPN，访问1220GW专线对端的地址网段，拓扑图如图所示：
网络环境：
1220GW的WAN1口IP地址是192.168.60.41（当前为测试环境），内网地址网段是192.168.1.1/24，WAN2口接专线，专线的网段为172.168.100.1/24；4240G的内网地址网段是192.168.2.1/24。
配置方法：
1、登录4240G的界面，在VPN配置->PPTP中，配置VPN客户端，添加客户端，远端内网地址是1220GW专线的网段地址，隧道服务器地址（名）是1220GW的WAN1口IP地址，如图1所示：
图1
2、登录1220GW的界面，在网络参数->WAN口配置中，查看WAN2配置了专线地址，如图2所示：
图2
3、在VPN配置->PPTP中，添加服务器，配置VPN服务端，远端内网的地址网段，是4240G的内网地址网段，如图3，图4所示：
图3
图4
4、查看VPN显示已连接，如图5所示：
图5

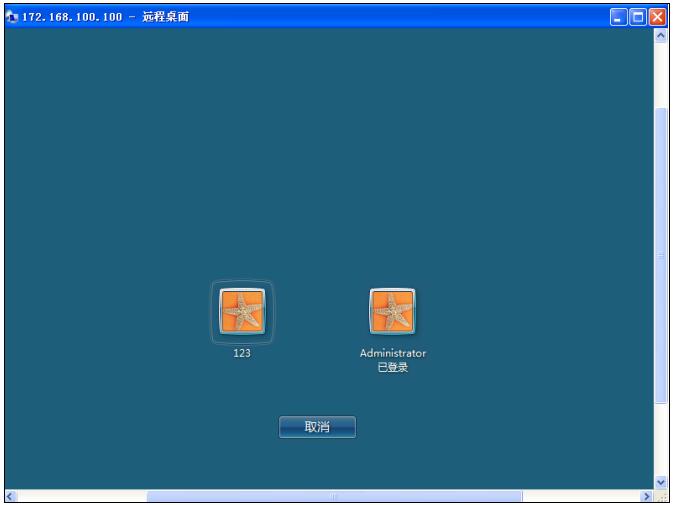

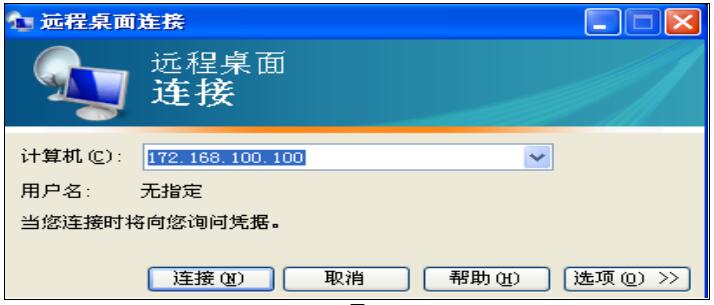

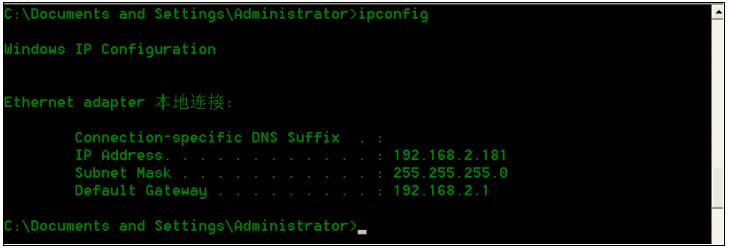

5、在客户端的电脑上测试，可以ping通服务端专线对端的设备，也可以访问这个设备的远程桌面连接服务，如图6，图7，图8，图9所示：
图6
图7
图8
图9
