REOS_SE设备和深信服路由器建立IpsecVPN
文档编号:2158
浏览:5475 评分:4
最后更新于:2016-09-19
此文档是基于nvD915Wv2.5.2-160617的版本
当前环境：
D915W的外网地址是PPPoE接入，外网的Ip地址是动态的，内网的网段是192.168.1.0/24; 深信服的外网地址是固定的，内网的网段是192.168.18.0/24
问题描述：
用D915W和深信服设备建立Ipsec VPN，让两端设备的内网可以互相访问。
配置方法：
1、登录D915W的界面，在VPN配置->IPSec，添加新条目，D915W的外网地址是动态的，这边选择“动态连接到网关”，分别填写深信服设备和艾泰的设备相关接口信息，远端和本地的身份类型均为域名，身份ID为baidu.com，如图1所示：
图1
2、配置加密认证算法，启用nat穿透，如图2，图3所示：
图2
图3
3、登录深信服的设备，在VPN配置->第三方对接->第一阶段中，选择新建，设备名称设置为D915W，加密认证算法，和D915W选择一致，身份类型为域名字符串，我方的身份ID，和对方的身份ID，和艾泰设备的配置一致，均为baidu.com，如图4所示：
图4
4、在VPN配置->第三方对接->安全选项中，配置和D915W安全选项一致，如图5所示：
图5
5、在VPN配置->第三方对接->第二阶段中，选择入站策略，点击新增，当前子网和掩码是D915W的接口信息，对端设备，选择第一阶段中编辑的“D915w ”，如图6所示：
图6

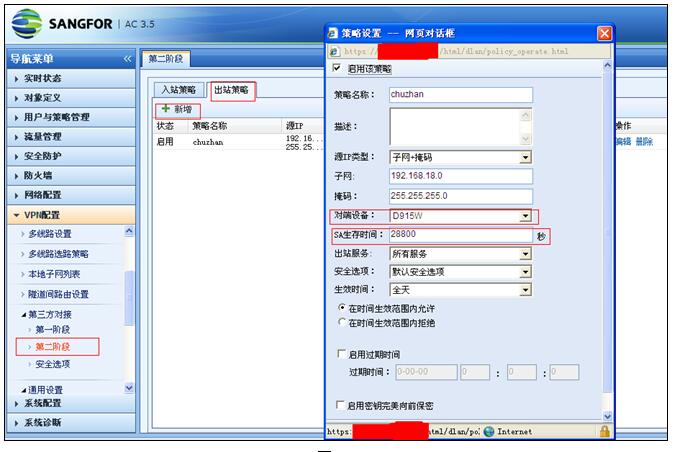

6、在VPN配置->第三方对接->第二阶段中，选择出站策略，点击新增，子网和掩码是深信服设备的接口信息，对端设备是“D915W”，SA生存时间为28800，如图7所示：
图7
7、在VPN配置->DLAN运行状态中，显示VPN已连接，有数据流量，如图8所示：
图8
8、在VPN配置->IPSec中，显示IPSecVPN已连接，如图9所示：
图9
9、配置完成，在艾泰端内网电脑上，ping深信服路由器的网关地址正常，如图10所示：
图10
