使用策略路由配合PPPOE服务器实现内网数据分线路

文档编号:2113
浏览:4944 评分:4
最后更新于:2016-08-16

 此文档基于商睿 4240G V2.5.2的版本


问题描述:

        双线路接入设备,一条专线,一条外线,需要内网电脑默认只能访问专线,部分用户通过PPPOE拨号才能访问外线,并且访问外线的同时不能访问专线。

操作步骤:

1.登陆设备查看网络参数->WAN口配置,目前WAN1是外线,WAN2是专线,如图1:



图1

2.进入网络参数->线路组合,选择部分线路负载均衡,其余备份,将WAN1设置为备份,WAN2设置为主线路,如图2:


图2

3.进入用户设置->PPPOE服务器,配置PPPOE服务器信息,IP地址为10.10.10.0段的,不启用强制PPPOE认证,如图3所示:


图3

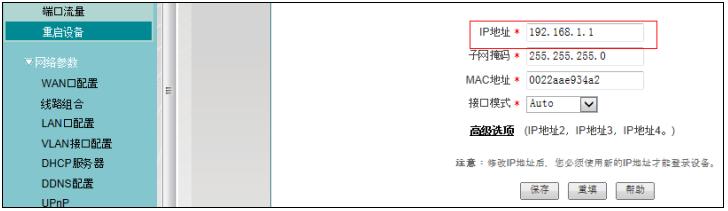

4.查看网络参数->LAN口配置,发现路由器是192.168.1.1段的,如图4所示:


图4

5.进入高级配置->策略路由,新建一条路由策略,源网段为PPPOE下发的网段10.10.10.1,目的网络所有,接口指WAN1,如图5所示:


图5

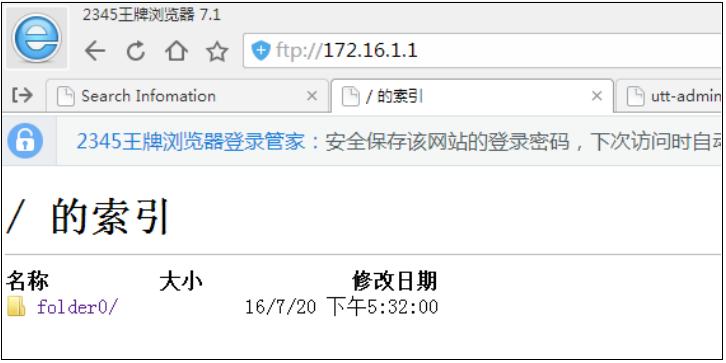

6.默认情况下不拨号能够正常访问专线,但是不能访问外网,访问专网的FTP服务器如图6,访问外网如图7所示:


图6

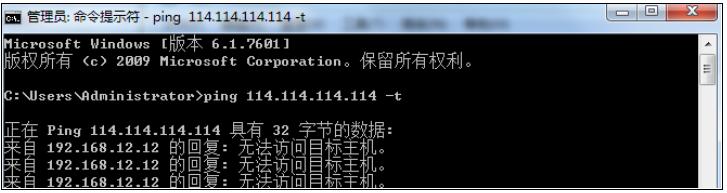

图7

7.拨号成功后获取的地址是PPPOE服务器分配的地址,并且目前是可以连接网络,如图8、9,但是不能正常访问FTP服务器,ping专网网关,如图10:


图8


图9

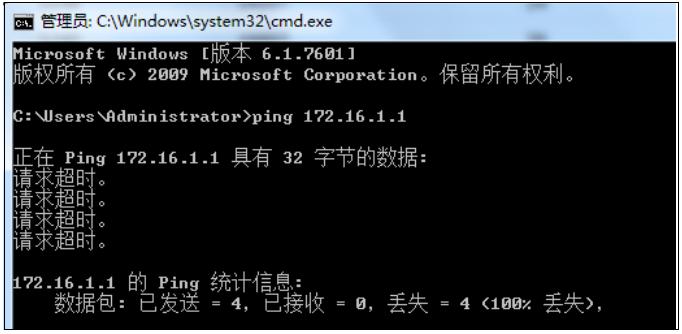

图10

至此,已经到达了需求,内网用户可以正常访问专线,但是不能使用外网,只有获取了PPPOE权限的用户才能访问外网,并且访问外网的同时不能访问专线,避免专线信息泄露。
