WX100配合三层交换机下发不同VLAN,有线获取默认DHCP可以正常上网的配置方法
文档编号:2054
浏览:6934 评分:14
最后更新于:2016-05-19
此文档基于WX1002.6.2的版本
需求：
主路由DHCP服务器是关闭的，内网有线电脑通过三层交换机获取VLAN DHCP地址上网，内网增加无线AC WX100和面板式AP和吸顶式AP，AC作为旁路模式，电脑接面板AP也需要保证正常上网。

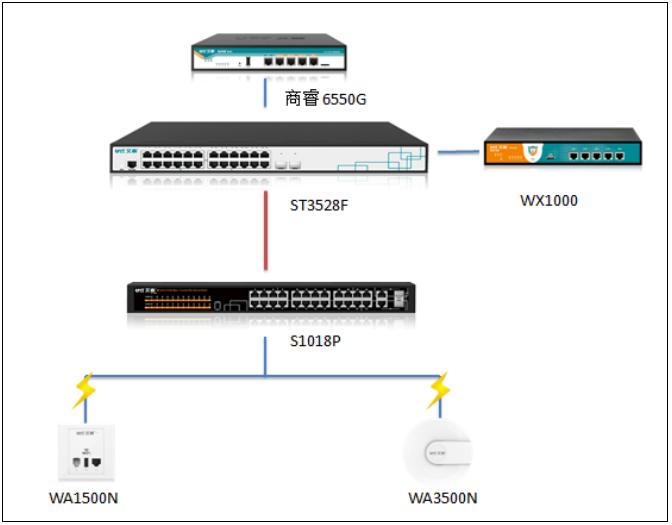

网络拓扑图如下：
备注：
1.主路由/网关6550G上DHCP服务器关闭。
2.ST3528F接在WX1000的LAN口上，即AC只起到管控AP的作用，修改WX1000的LAN口地址与主路由6550G同网段不同IP地址（此处修改地址为192.168.1.252）；
3.WX100为网关模式，接LAN口。
配置步骤：

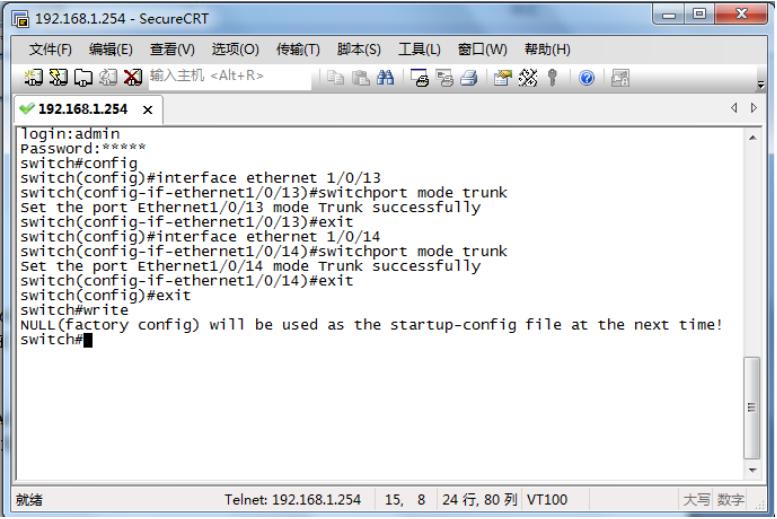

1.三层交换机的VLAN已经划分过，首先需要在进入交换机把AC和POE供电交换机的与三层交换机的级联口划分为Trunk口，如图1所示：
图1
备注：三层交换机划分VLAN的方法参考知识编号：id=1937。
2.在AC管理界面可以发现AP，如图2所示：
图2

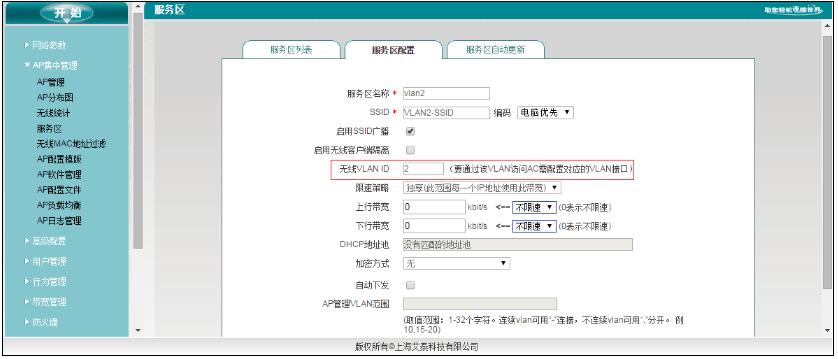

3.三层交换机上已开启DHCP的功能，在AC上的配置方法如图3所示：
图3
备注：无线VLAN ID填写该服务区所需要下发三层交换机上的DHCP地址池所对顶的VLAN ID号；无需配置AC的VLAN虚接口以及DHCP服务器；

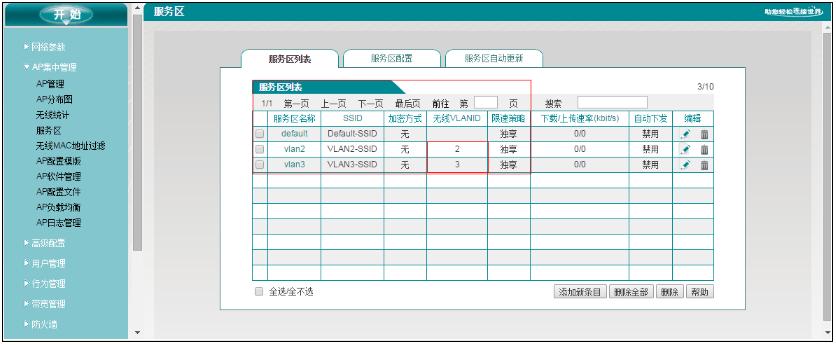

4.创建完成的服务区列表如图4所示：
图4
5.同时下发该三个服务区后，在AP管理中查看，如图2中SSID所示；

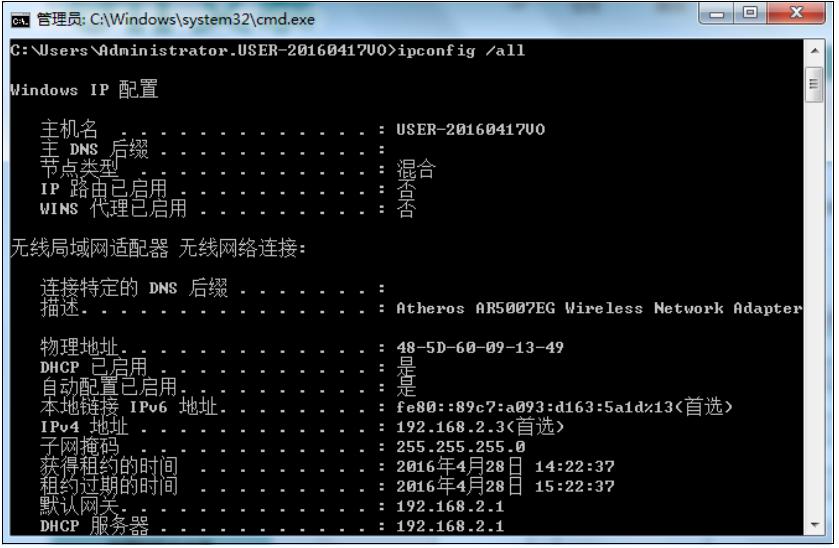

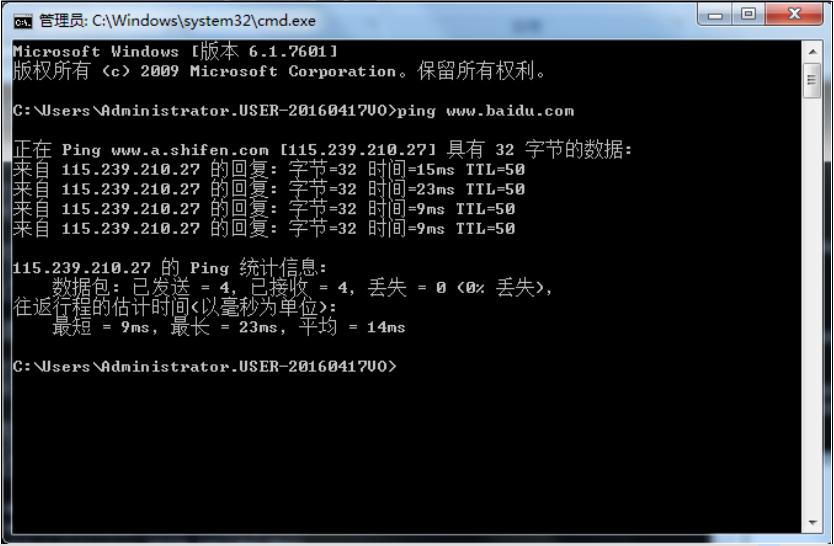

6.无线连接VLAN2-SSID测试上网正常，如图5，6所示：
图5
图6
备注：VLAN3-SSID结果相同，此处不做截图；

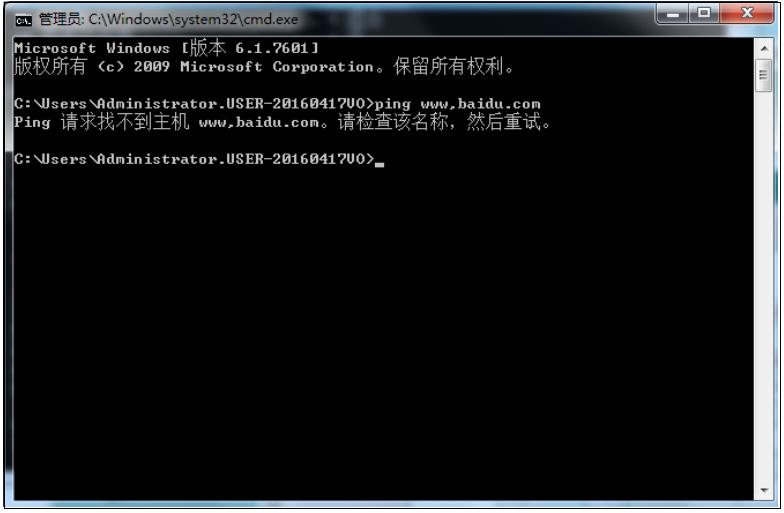

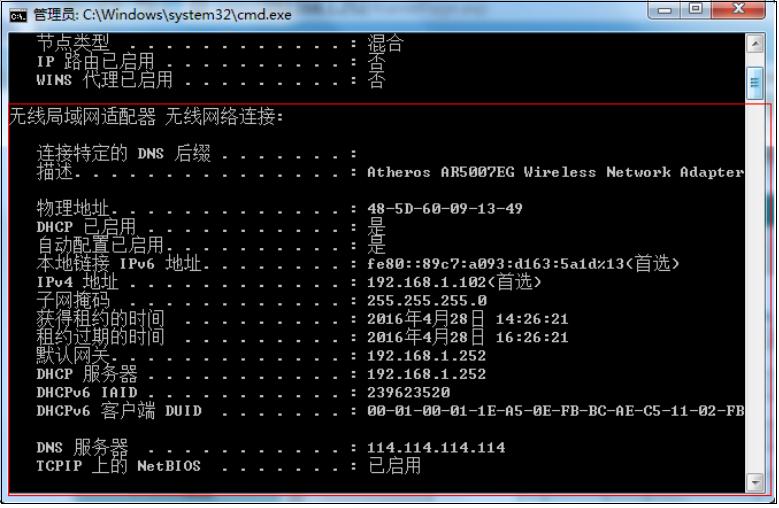

7.连接WX1000默认DHCP上网结果如图7,8所示：
图7
图8
备注：默认DHCP获取的网关地址为192.168.1.252，在文中开始提及已修改WX1000的LAN口地址为192.168.1.252；

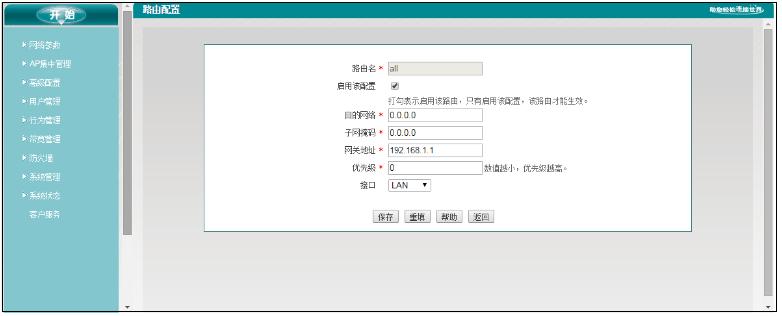

8.由于WX1000的WAN口没有接外线，所以默认DHCP不能上网可以理解，在此可以通过写路由的方式使其可以上网，静态路由如图9所示：
图9
备注：主路由/网关6550G LAN口地址为192.168.1.1。
9.再次测试外网连通性如图10所示：
图10
10.电脑有线连接面板式AP测试上网结果如图11，12所示：
图11
图12
至此配置完毕，用户需求解决。
