艾泰设备SE平台与艾泰设备SE平台建立IPSEC VPN
文档编号:2040
浏览:4658 评分:4
最后更新于:2016-04-20
此文档基于D910 V2.5.2版本
环境描述：
总部是D910的设备，分部是521G，两端都是固定IP地址，需要创建IPSEC的VPN，实现互访。D910的WAN口IP地址：192.168.60.41，LAN口地址：192.168.3.1；521G的WAN口IP地址：192.168.60.15，LAN口地址：192.168.1.1。
配置过程：
1、在D910中，点击VPN配置->IPSEC，网关地址填写对端的外网固定IP地址，远端内网ip地址填写对端内网网段地址，如图1：
图1

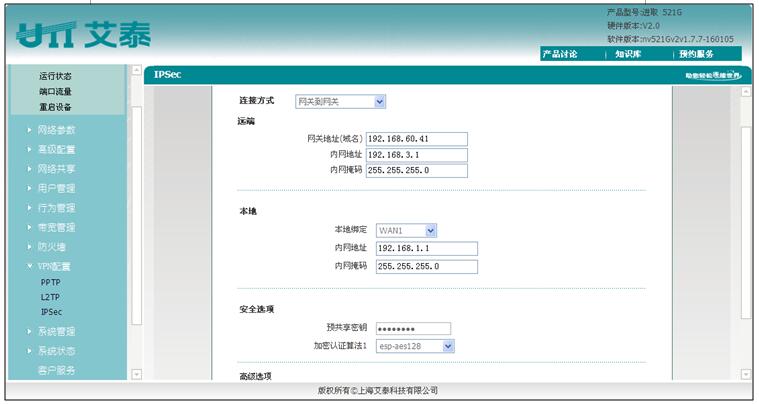

2、在521G中，点击VPN配置->IPSEC，网关地址填写对端的外网固定IP地址，远端内 网ip地址填写对端内网网段地址，如图2：
图2
3、配置完成后查看两端VPN状态，显示已连接，如图3、4：
图3
图4
至此配置完毕。
