D915W与海蜘蛛路由做PPTP VPN
文档编号:1990
浏览:5283 评分:4
最后更新于:2016-03-17
此文档基于D915W V2.5.1的版本
用户需求：
艾泰D915W与海蜘蛛设备建立PPTP VPN
需求分析：
海蜘蛛设备支持PPTP，艾泰设备支持PPTP、L2TP和IPsec VPN，两端都是PPPoE接入，海蜘蛛端已经配置了DDNS动态域名，可以把海蜘蛛作为服务端，艾泰作为客户端配置VPN。
配置：
1、配置VPN服务端：
登录海蜘蛛设备点击服务应用->PPTP VPN服务->启用PPTP VPN服务。配置VPN服务端参数:
VPN服务端IP、VPN客户端IP范围、MTU、MRU、LCP数据报间隔、LCP未应答个数、勾选允许VPN客户端之间互相访问、启用VPN-to-Internet通道。如图1所示：
图1
2、配置VPN账号：
点击服务应用->用户账号管理->新增用户；进入账号配置界面。填写用户ID、登录密码、密码确认、勾选PPTP_VPN、状态选择激活。如图2、3所示：
图2
图3
3、配置VPN客户端：
登录艾泰D915W设备，点击VPN配置->PPTP->添加客户端。设置VPN客户端参数，勾选启用该配置、填写隧道名称、用户名、密码、远端内网地址网络地址、远端内网子网掩码、隧道服务器地址（名）等参数后保存。如图4、5所示：
注：用户名密码必须与服务端账号密码相同，远端内网地址网络地址（即为海蜘蛛端LAN口地址），远端内网子网掩码（即为海蜘蛛端LAN口地址的子网掩码）、隧道服务器地址（名）（即为海蜘蛛端的WAN口地址或域名）。
图4
图5

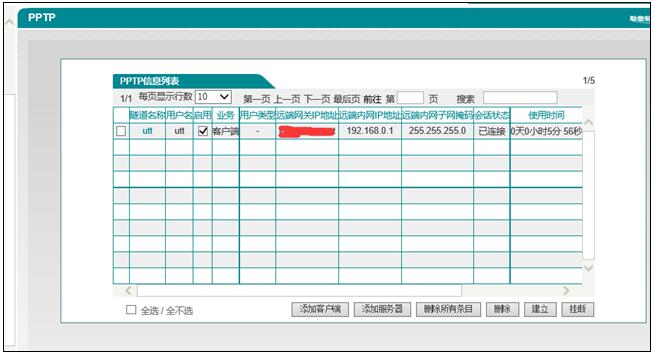

4、配置完成，在艾泰D915W端显示VPN已连接，在电脑ping服务端正常。如图6、7所示：
图6
图7
