WX100为旁路模式无法上网案例
文档编号:1823
浏览:4604 评分:15
最后更新于:2015-02-10
此文档基于WX100v1.9.3版本
故障描述：
HiPER 811作为主路由,WX100作为旁路模式，下面接了WA2000N的AP，客户端可以搜索到无线信号，获取到192.168.2.0/24网段的IP地址，也可以进入AC界面但无法打开网页。
故障分析：

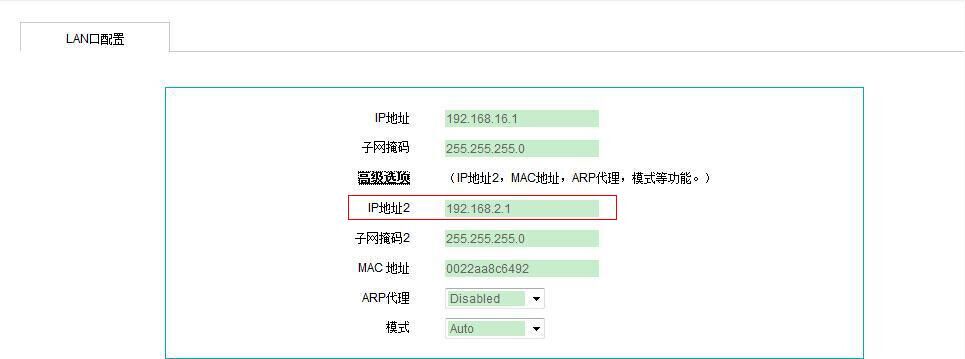

1、登录HiPER 811 WEB界面，打开基本配置 —>LAN口配置，查看配置，LAN口IP地址2为192.168.2.1，如图1所示：
图1

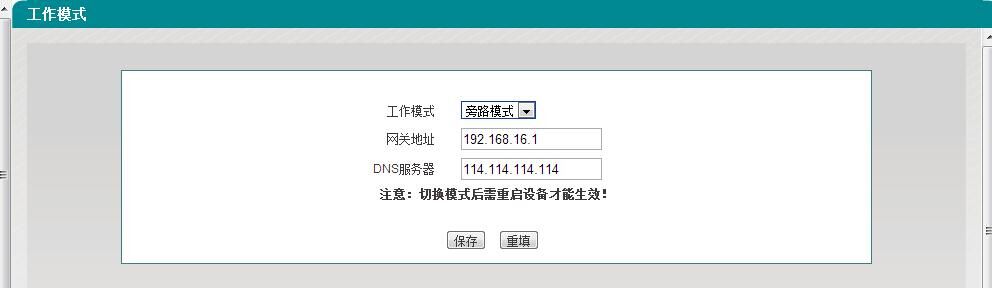

2、登录WX100，网络参数->系统模式，用户配置了旁路模式，网关指向HiPER 811 LAN口的IP地址1，如下图2所示：
图2

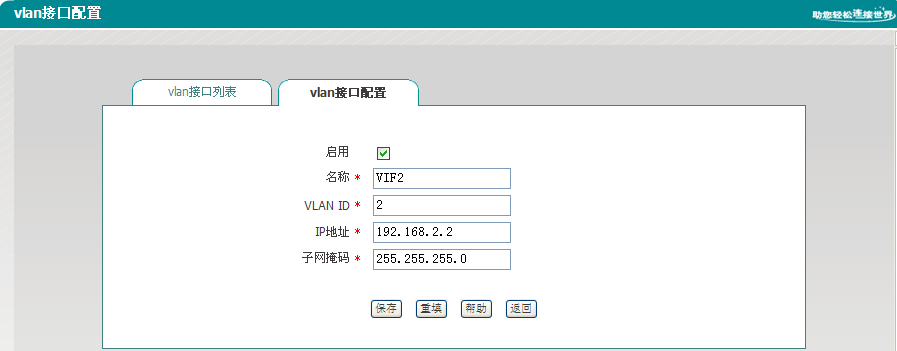

3、点击网络参数->VLAN接口配置，VLAN虚接口的IP地址为192.168.2.2，如图3所示：
图3

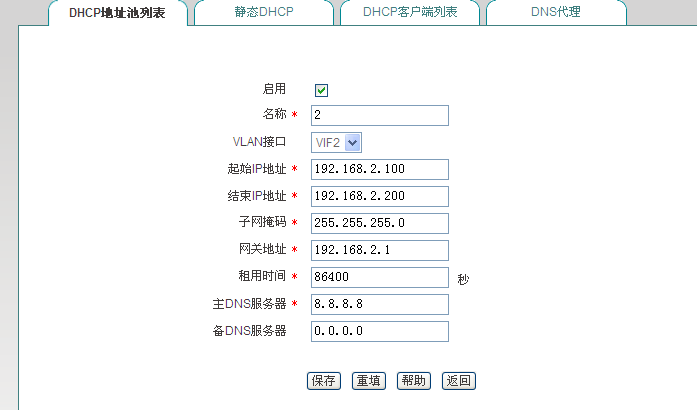

4、点击 网络参数->DHCP服务器，DHCP的地址池的网关为192.168.2.2，即VLAN2虚接口的IP地址，内网无线用户获取地址后网关指向也是192.168.2.2，这导致无线客户端无法上网。把网关地址改成主路由的IP地址192.168.2.1后，才能正常上网，如图4，图5所示：
图4
图5
