WX2000作为旁路同时广播两个SSID的配置方法
文档编号:1798
浏览:6573 评分:13
最后更新于:2014-09-26
此文档基于WX100 V2.4.0版本。
需求：
某酒店采用6530G作为网关，LAN口地址是192.168.100.1/24，WX2000作为旁路模式，LAN口的IP为192.168.100.253/24 ，中心交换机为基本型，通过S1088P连接多台艾泰AP。需要同时广播两个SSID,SSID号分别是YG和GK 。YG是员工专用，且要隐藏该SSID，IP由6530G分配；GK是供客户使用，不隐藏该SSID，IP由WX2000分配。
配置办法：
1、进入6530G的配置页面，点击 网络参数—>LAN口配置—>高级配置，配置IP地址2为192.168.200.1/24,如下图所示：
2、进入WX2000的配置界面，点击 网络参数—>系统模式，将AC的工作模式改为旁路模式并配置网关地址和DNS，点击 保存。切换模式后需要重启AC，配置才能生效，如下图所示：

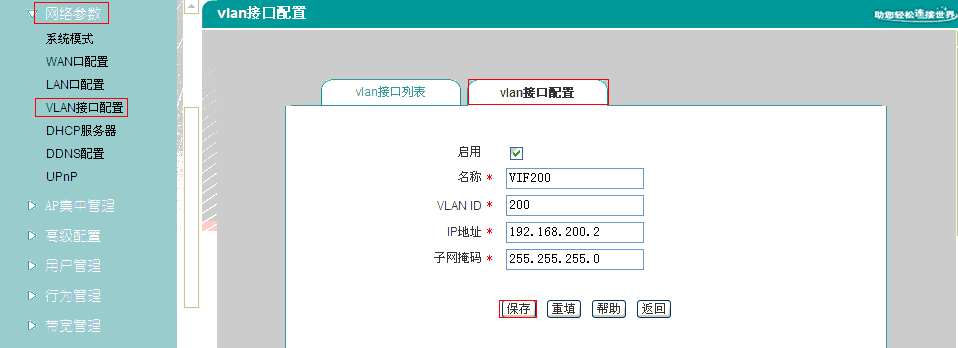

3、在WA2000的配置页面点击 网络参数—>VLAN接口配置，新建VLAN接口，如下图所示：

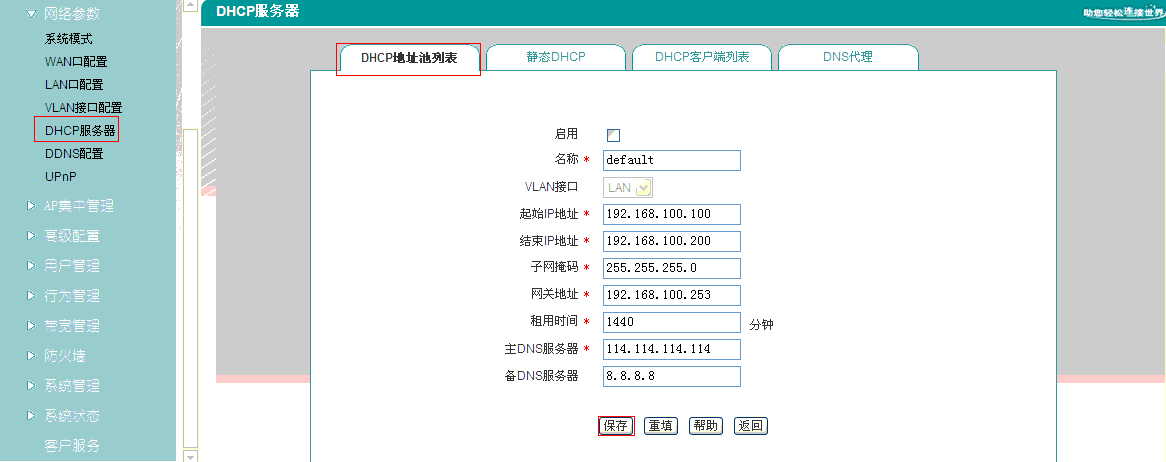

4、继续在WX2000的网络参数页面点击DHCP服务器，将默认的“default”的DHCP功能关闭，如下图所示：
5、在DHCP服务器里新建一个DHCP地址池，VLAN接口为VIF200，所分配的地址就是192.168.200.0网段的，网关指向192.168.200.1，如下图所示：
6、点击 AP集中管理—>服务区,将默认的“default”服务区的SSID修改为YG，并且取消“启用SSID广播”的勾，如下图所示：
7、在服务区的配置页面新建一个服务区，服务区名称为“guke”,SSID为“GK”，并且启用SSID广播，无线VLANID填写为“200”，如下图所示：

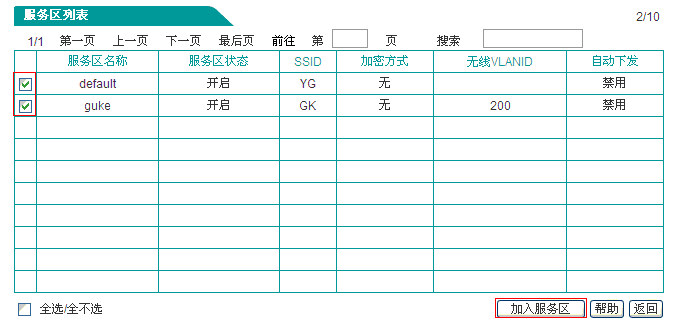

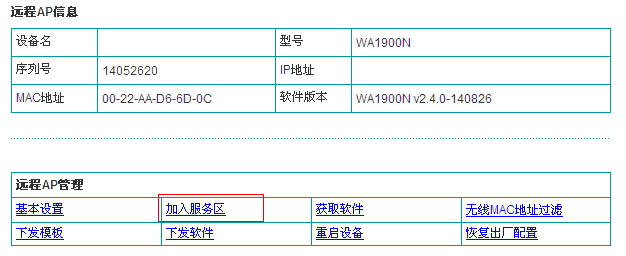

8、点击 AP集中管理—>AP管理，将AP列表中的在线AP加入服务区即可，如下图所示：
至此，可完成当员工手动加入“YG”的网络后，IP地址由6530G分配；当客户加入“GK”的网络后，IP地址由AC分配，需求完成。
