如何添加并下发多个服务区

文档编号:1764
浏览:5207 评分:7
最后更新于:2014-07-07



该文档基于WX100V1.9.3版本

需求描述：
用户购买一台WX100和若干台WA501N，希望所有AP能同时广播“SALE”和“OFFICE”这两个无线名称，并且两个无线网络间禁止互相访问。

实现步骤：
步骤一，新建VLAN虚接口。
       点击 网络参数->VLAN接口配置 ，添加两个虚接口，如下图1和下图2所示：
图1
“名称”由路由器自动生成，不可以修改；
“VLAN ID”需要在2-4094之间；
“IP地址”即该虚接口管理地址，该网段内网设备的网关地址；
图2

步骤二，新建两个DHCP地址池。
点击 网络参数->DHCP服务器 ，添加两个DHCP地址池，如下图3和下图4所示：
图3
“名称”由用户自己编辑；
“VLAN接口”选择已经创建好的VLAN虚接口，即该地址池为哪个接口下发地址；
起始地址和结束地址需要与对应虚接口同网段；
“网关地址”即对应虚接口IP地址；

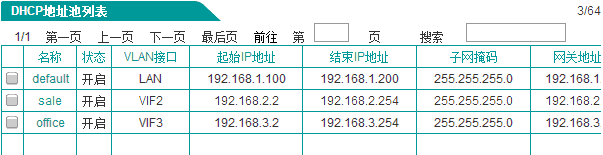

图4
AC默认就有一个DHCP地址池“default”，该地址池也可以编辑，但是“VLAN接口”无法修改。默认地址池不添加任何VlanTag，也无法识别任何VlanTag。

步骤三，新建两个服务区。
点击 AP集中管理->服务区 ，新建两个服务区，如下图5和下图6：
图5
“服务区名称”由用户自己编辑；
“SSID”即无线终端上搜索到的无线名称；
“无线VLAN ID”表示该服务区与哪个虚接口、哪个DHCP地址池匹配；
“加密方式”即无线接入的安全认证，可以根据需要进行配置；
“自动下发”一般在内网有支持TagVlan交换机并已经划分不同VLAN的情况下使用，作用是将对应VLAN下的AP自动加入对应VLAN ID的服务区内；
图6
AC默认就有一个服务区“default”，可以与默认DHCP地址池“default”配合使用。默认服务区不添加任何VlanTag，也无法识别任何VlanTag。

步骤四，下发服务区，即让AP广播刚刚新建的两个SSID。
点击 AP集中管理->AP管理 ，勾选表格左下角的“全选”复选框，“全局密码设置”框内输入AP管理密码（默认都是admin），点击“批量操作”按钮打开批量操作页面，如下图7所示：
图7
在“批量操作”页面点击“下发服务区”，同时勾选新建的两个服务区，点击“加入服务区”即可，如下图8：
图8
服务区下发完成后，在“AP列表”里可以查看当前AP广播的SSID名称，如下图9所示：
图9

步骤五，添加防火墙策略，让两个无线网络之间禁止互访。

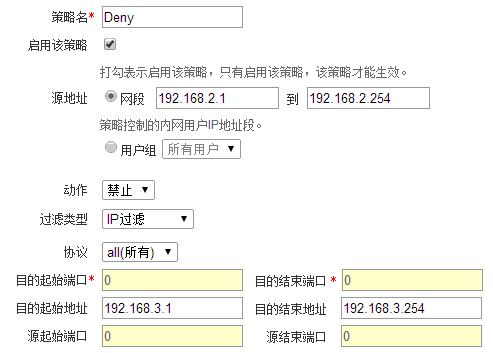

从步骤一的配置可以看出，我们添加了两个VLAN虚接口，一个是192.168.2.0/24网段，一个是192.168.3.0/24网段，因此我们可以在AC中添加防火墙策略禁止这两个网段互相访问。点击 防火墙->访问控制策略 ，再点击“添加新条目”按钮，添加一条新策略，如下图10所示：
图10
策略保存后返回到“访问控制策略列表”页面，勾选表格上访的“启用策略”并点击保存。
至此，用户需求配置完成。
