艾泰入墙AP和吸顶AP采用哪几根网线进行PoE受电
文档编号:1671
浏览:6928 评分:10
最后更新于:2014-03-19
Power over Ethernet--以太网供电技术,指的是在现有的以太网Cat.5布线基础架构不做任何改动的情况下，为部分基于IP的终端设备传输数据信号的同时，还能为此类设备提供直流供电的技术。遵循IEEE802.3af标准,以及IEEE802.3at标准。由供电设备和受电设备组成。
艾泰科技入墙式AP（WA500N）和吸顶式AP（WA1900N、WA2000N）支持IEEE 802.3af协议，是标准的PoE受电设备，同时支持PoE Alternative A（1,2,3,6信号线）和 PoEAlternative B（4,5,7,8空闲线）两种受电模式。
艾泰科技现有PoE交换机S1084P、S1088P、S1088GP、S1624P支持Alternative A(模式A)供电，可完美兼容艾泰科技PoE AP和大部分其他品牌PoE受电设备。

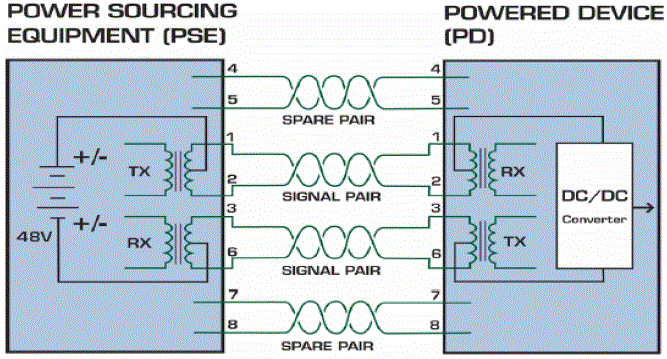

Alternative A(模式A)—通过数据脚供电
如图所示，PSE可通过数据脚给PD供电。由于DC和数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。可以把1-2脚链接形成正（或负）极，把3-6脚链接形成负（或正）极。
Alternative B(模式B)—通过空闲脚供电
如图所示，4-5脚链接形成正极，7-8脚链接形成负极。由PSE给PD供电。
