SE v1.5如何配置端口VLAN
文档编号:1612
浏览:5853 评分:8
最后更新于:2013-11-10
此文档截图基于HiPER 821 的V1.5版本
用户需求
HiPER 821路由器有3个LAN口，每个LAN口连接一台交换机，希望每台交换机之间不能互相访问，同时也需要各交换机之间隔离广播。
实现方法
这个需求首先想到的就是VLAN功能，通过端口VLAN（即PORT VLAN）功能即可实现以上需求。
配置步骤
打开路由器WEB页面，点击高级配置—>端口Vlan 菜单，打开端口Vlan配置页面。默认情况下路由器有一个VLAN组号为1的Vlan，如下图1。
图1
根据图1可以看出，默认3个LAN口在同一个VLAN，即这3个LAN口下的交换机之间可以通信。

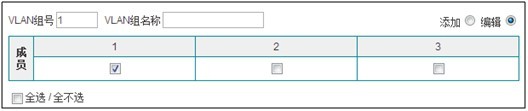

由于同一个LAN口可以属于不同VLAN，且VLAN策略执行顺序为从上至下。所以在创建新的VLAN之前，需要编辑默认VLAN1。点击上图1中的“编辑”按钮，打开端口VLAN设置页面，配置如图2。
图2
保存后再点击“添加新条目”按钮，创建VLAN2和VLAN3，如下图3和图4。

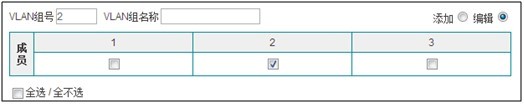

图3

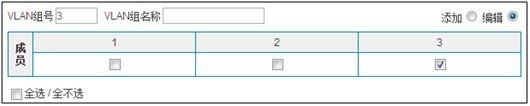

图4

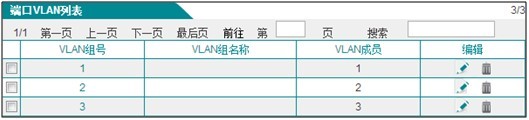

创建好3个VLAN后如下图5。
图5
到此PortVlan已经设置完成，各个LAN口下的交换机之间无法互相访问，并且可以隔离广播。
注意：
1、 PortVlan是通过硬件隔离，不同VLAN下的设备无法互相访问；
2、 SE V1.5版本LAN口支持4个网段，不同网段间互访不受PortVlan控制；如需控制LAN口不同网段间互访，请通过防火墙功能实现。
