AC作为旁路的配置实例
文档编号:1543
浏览:7816 评分:10
最后更新于:2013-08-10
此文档基于WX100v1.3.0-130618 版本。
用户需求：
某用户原本已有线环境，现在希望在当前的网络中增加无线AP，为原有环境提供无线接入。具体要求：
1. 原本的环境不允许做任何改动；（网关IP为192.168.16.1/24）；
2. 无线客户端获取地址同样有原本的路由器作为DHCP服务器进行分配地址；
3. AP需要AC进行统一管理。

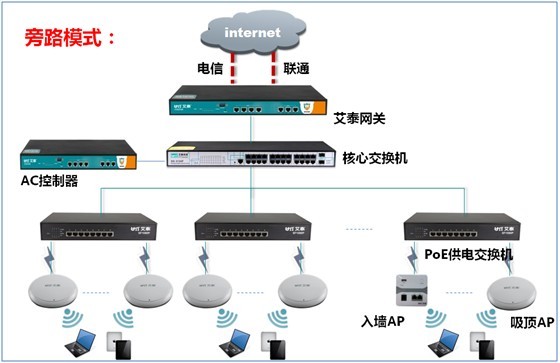

网络拓补：
.jpg)
需求分析：
1. 因用户无需提供多个SSID，所以AC直接分配默认服务区即可（如果新建服务区，VLAN ID设置为1同样可以）；
2. DHCP服务器需要原本的网关提供，所以AC的DHCP服务可关闭。
配置步骤：
1、 在AC上关闭DHCP服务，如下图：
2、 修改默认服务区（主要是SSID及密码等信息，包含不启用DHCP服务器如下图）
3、 通过AC将服务区下发到每个AP上，配置方法如下截图
4、加入服务区后，可观察到该AP已经开始广播i-jzh的SSID了
注意截图是针对一个AP操作的。加入服务区可以批量操作的，如下图：
4、 此时PC可搜索到i-jzh连接后获取到的地址是原有路由器分配的地址如下图：
综上： 即实现不改变用户的网络环境 ，并增加AC/AP，实现用户的无线部署需求。
