内网三层交换机新增网段不能上网案例分析（二）
文档编号:1386
浏览:5696 评分:4
最后更新于:2013-01-09
此文档基于UTT 3640 V12版本
用户问题：
艾泰路由器LAN口IP为：192.168.200.1/24，与三层交换机对接的IP为192.168.200.2/24；三层交换机下有192.168.15.0/24、192.168.17.0/24网段，新增192.168.18.0/24网段，现在在路由器上已经写了到达192.168.18.0/24的路由指向192.168.200.2绑定到LAN口，但是现在18网段的PC还是上不了网，其他网段的用户都是正常的。
问题分析：

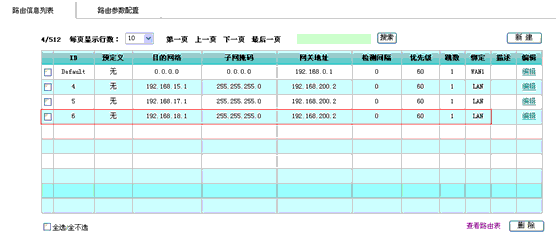

1、在高级配置—>路由配置，添加了192.168.18.0/24网段的路由，显示结果如图1：
图1

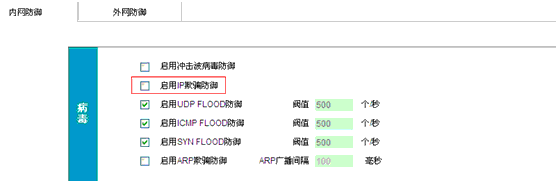

2、安全配置->攻击防御中，也未启用IP欺骗防御，下图2所示：
图2
启用了IP欺骗防御后，路由器的LAN口只接收本身LAN口网段的路由，会造成三层交换机后的主机无法上网，建议关闭IP欺骗防御。担心内网有伪造源地址攻击，可以参考文档：http://utt.com.cn/reference.php?id=327

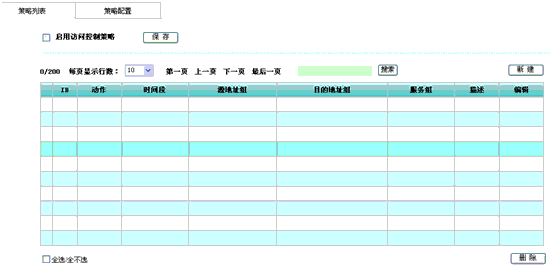

3、查看网络安全--防火墙，没有配置也未启用，如图3：
图3

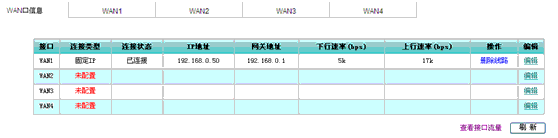

4、查看WAN口配置，如图4：
图4

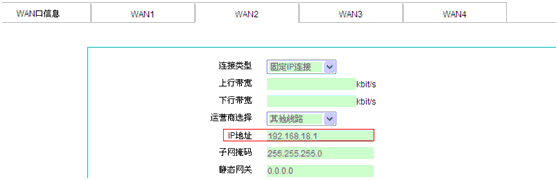

WAN2口，图5：
图5
检查WAN口配置，只配置了一条线路，WAN2口默认IP是192.168.18.1，导致18网段不能上网。
解决方法：
三层交换机下不使用18网段，或者在命令行下将WAN2口IP设置为其他网段：
set interface ethernet/3 ip address 192.168.20.1，现在内网所有网段都可以正常上网。
