HiPER 510W无线点到多点互联
文档编号:1249
浏览:5202 评分:8
最后更新于:2012-09-05
该文档截图基于 HiPER 510W v1.0.1-120515 版本
用户环境及需求：
部门A、部门B和部门C属于三个不同的局域网，都是使用510W联外网的，LAN口都在同一个网段。这三个部门间希望实现互访，并且为了美观不方便布线。用户希望通过三台510W实现三个部门间互相访问，但是上网还是各自使用自己的外网线路。网络环境如下图1。
图1
配置步骤：
第一步、部门A按正常方式配置好510W连接外网，供内网电脑上网。打开“无线配置”—“基本设置”菜单，到“无线基本设置”配置页面，配置如下图2。
图2
部门A的无线模式、信道和频道带宽必须和部门B、部门C的设置一样，否则无法建立连接。部门A AP工作模式为“Lazy Mode”，安全模式必须和部门B、部门C的510W设置相同。
第二步、部门B按正常方式配置好510W连接外网，供内网电脑上网。打开“无线配置”—“基本设置”菜单，到“无线基本设置”配置页面，配置如下图3和下图4。
图3
部门B的无线模式、信道和频道带宽必须和部门A的设置一样，否则无法建立连接。AP工作模式为“Bridge Mode”。

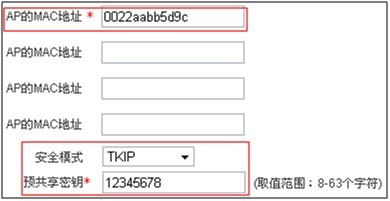

图4
上图4中，部门B AP的MAC地址写部门A 510W的无线MAC地址，安全模式必须和部门A的510W设置相同。
第三步、部门C按正常方式配置好510W连接外网，供内网电脑上网。打开“无线配置”—“基本设置”菜单，到“无线基本设置”配置页面，配置方式和第二步相同即可。
通过以上配置后，部门A和部门B内网就可以互相访问了，并且两个部门访问互联网，还是各自使用自己的外网线路。通过ping对端设备测试，可以看到已经能ping通，如下图5。
图5
部门B和部门C的AP工作模式为“Lazy Mode”后，可以同时和4个510W互联。只要在配置时，输入正确的参数即可。
注意：
1、配置点到多点的桥接时，部门A和部门B的510W LAN口需要在同一网段，且IP不能相同。
2、部门B和部门C的AP工作模式设置为“Bridge Mode”后，内网无线电脑等终端将无法连接到510W，部门A可以继续使用无线连接。
提示：
通过点到多点桥接，其实就相当于把两个同网段的局域网使用交换机互联起来。只是在这里用来互联的交换机是通过无线方式连接的。
