特殊环境VPN案例
文档编号:1133
浏览:5019 评分:6
最后更新于:2012-02-22
本文基于UTT 5830G V10.2版本和UTT 3640 V10.2版本
用户环境：
VPN总部使用UTT 5830G设备，分部使用UTT 3640，总部设备安装在一个集团局域网内，和内网的设备互联有互联地址（172.17.36.15），设备有两条独立的外线（电信、联通），主要用作连接VPN，不承载其他流量。集团内部局域网做了防火墙相关设置，只允许固定网段（10.0.202.0/24）访问服务器，要求VPN客户端连接VPN后做NAT转换成合法网段（10.0.202.0/24）去访问服务器。
需求描述：
1、总部与分部建立VPN。
2、VPN连接后访问集团局域网内的服务器时，VPN客户端需要NAT转换成10.0.202.0/24网段的IP地址。
需求分析：
UTT 5830G与集团局域网互联时有一个互联地址（172.17.36.15），可以直接配置在LAN口，另外，由于局域网内只允许10.0.202.0/24网段访问服务器，我们需要在LAN口添加IP地址2，并且开启ARP代理功能，在建立VPN时VPN服务器端分配给客户端的虚接口IP地址设置为该网段的空闲IP，并且客户端拨入后要做一次NAT转换成该地址去访问服务器，那么，在配置VPN时就需要特别注意NAT的启用设置。

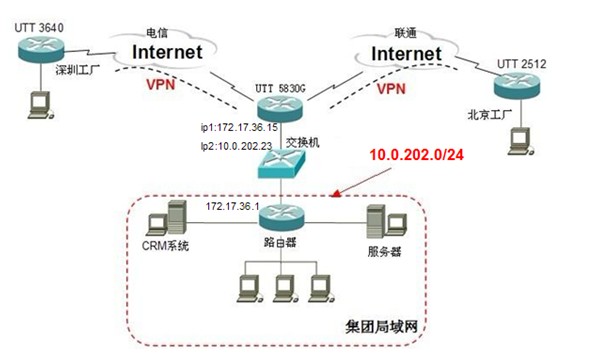

网络拓扑：
配置步骤：
1、第一步：完成LAN口相关IP地址的设置。

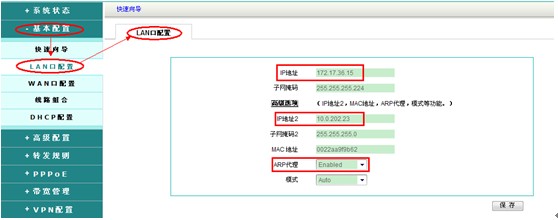

UTT 5860G上的配置，如下图：
LAN口需要配置两个IP地址，IP地址1用来与内网互联，LAN口IP地址2用来VPN连接访问内网服务器。

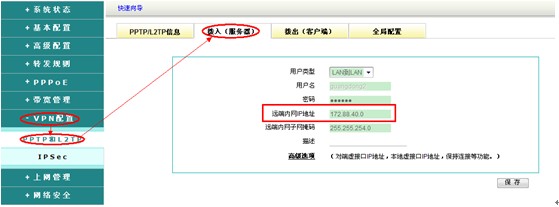

2、第二步：配置VPN服务器端，如图所示：

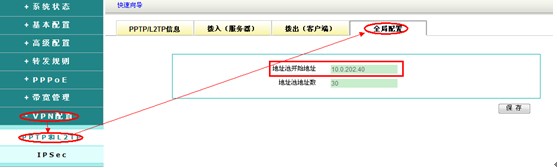

全局配置中分配虚接口IP地址，如图所示：
3、第三步：配置VPN客户端，如图所示：

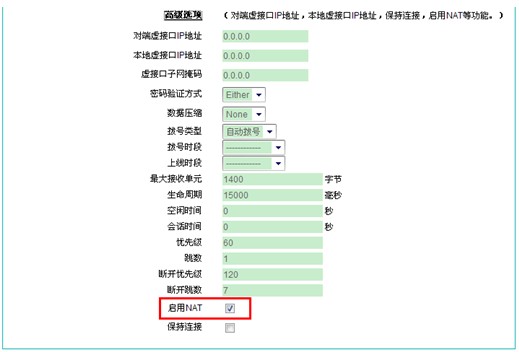

高级选项中的配置，如图所示：
启用NAT后，VPN客户端连接到服务器端后，会使用虚接口IP地址去访问内网服务器，解决总部集团内网防火墙的限制。
