IPSec VPN解决方案
文档编号:1064
浏览:9931 评分:13
最后更新于:2012-01-05
此文档基于HiPER 4220G与HiPER 811的V10.2版本
用户需求：
总公司使用艾泰商睿宽带网关HiPER 4220G，分公司使用艾泰商睿宽带网关HiPER 811，分别通过光纤接入到互联网。为保障总公司与分公司的互访数据的安全性，需将总公司和分公司通过IPSec协议建立网关到网关类型的VPN通道，使得数据传输受到保护，防止数据被窃听和篡改。

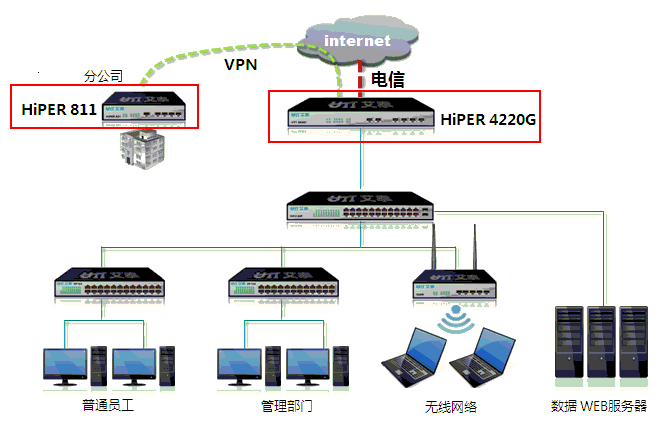

网络拓扑图：
解决方案：

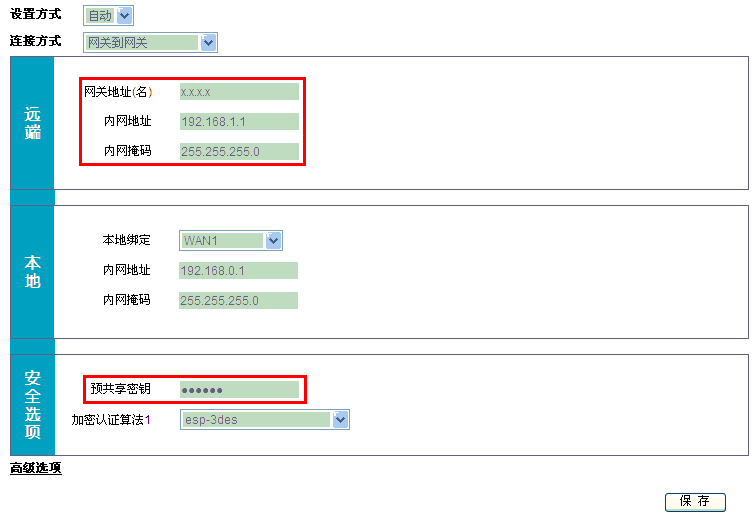

1. 总公司HiPER 4220G的VPN网关配置：在WebUI -> VPN配置 -> IPSec -> IPSEC配置页面中
远端网关地址（名）：填写分公司HiPER 811广域网的IP地址或动态域名
远端内网地址：填写分公司HiPER 811局域网的IP地址
远端内网掩码：填写分公司HiPER 811局域网的子网掩码
安全选项预共享密钥：填入自定义字符，须与分公司HiPER 811填写的预共享密钥一致
其余配置维持默认参数

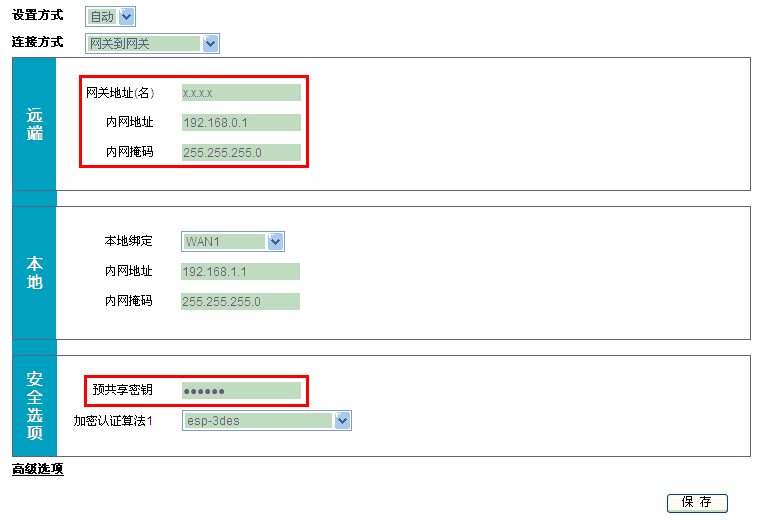

2. 分公司HiPER 811的VPN网关配置：在WebUI -> VPN配置 -> IPSec -> IPSEC配置页面中
远端网关地址（名）：填写总公司HiPER 4220G广域网的IP地址或动态域名
远端内网地址：填写总公司HiPER 4220G局域网的IP地址
远端内网掩码：填写总公司HiPER 4220G局域网的子网掩码
安全选项预共享密钥：填入自定义字符，须与总公司HiPER 4220G填写的预共享密钥一致
其余配置维持默认参数

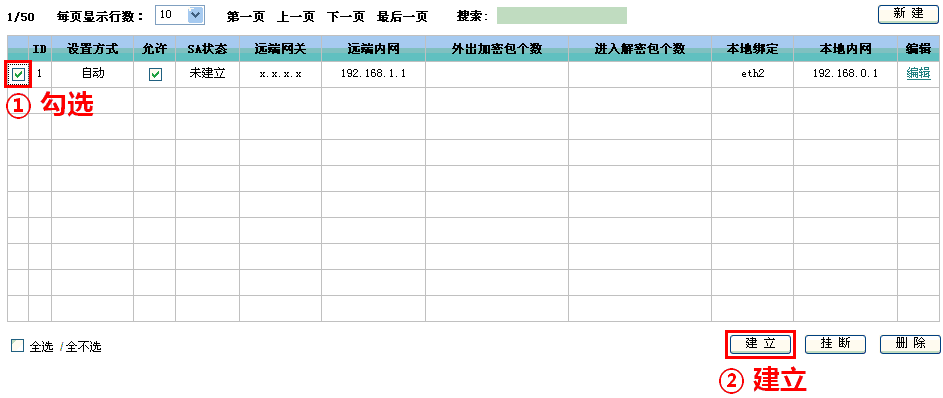

3. 触发VPN连接：在WebUI -> VPN配置 -> IPSec -> IPSEC信息列表页面中
可任意选择总公司HiPER 4220G或分公司HiPER 811来触发VPN连接
