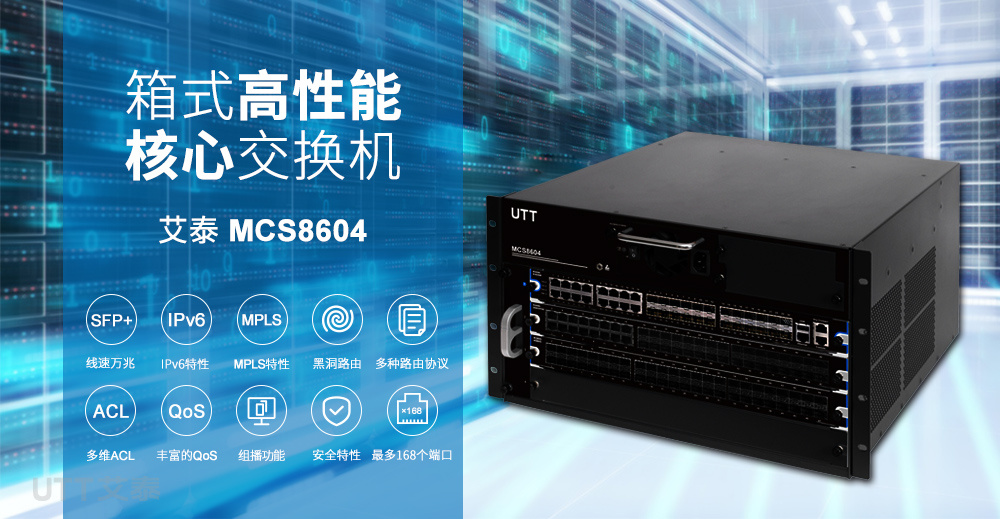

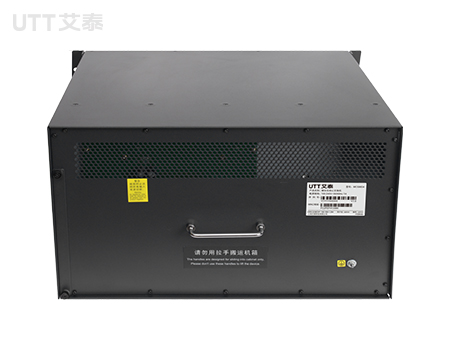

MCS8604

提供4个插槽

支持主备引擎或单主控引擎方式

支持IPv4/IPv6静态路由、 RIP、OSPF、BGP等路由协议

支持VRRP、URPF、静态黑洞路由

支持DHCP服务器、DHCP中继、DHCP Snooping

支持VLAN、QoS、ACL、生成树、组播、MPLS

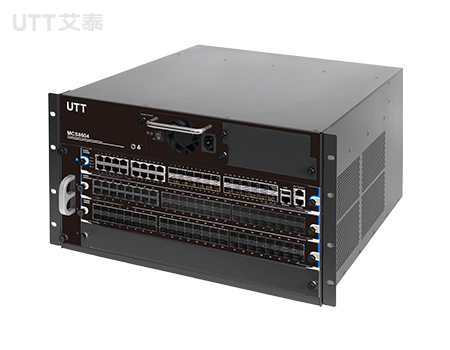

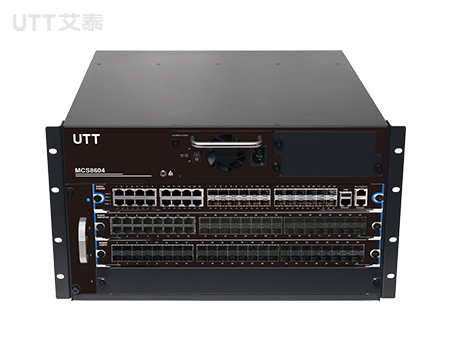

*左侧图片为插满业务线卡状态，实际出货需单独购买业务线卡

产品详情 ∨
产品规格 ∨
典型应用 ∨
相关下载 ∨

产品规格	MCS8604
产品概况	6U机箱式核心交换机主机（4个插槽，支持主备引擎或单主控引擎方式，交流电源1+1冗余），标配1个MCS8600-AC500W交流电源，满配风扇盘，不含主控引擎
扩展槽	主控槽位：2个（第一槽位必须插主控引擎，第二槽位可插冗余主控引擎或业务线卡）
扩展槽	业务槽位：最大3个（配1个主控引擎模块的情况下）
主控引擎模块	主备引擎（1+1冗余）或单主控引擎模块；同时带有业务端口
电源插槽	系统电源插槽：2个，可支持1+1冗余
主控引擎模块冗余	支持
电源冗余	支持
线卡/风扇/电源热插拔	支持
线缆热插拔	线卡所有端口支持线缆热插拔；开关电源支持电源线热插拔
外形尺寸	机箱：
	机箱不含走线架：266421440 mm （高x深x宽）（6U）
	机箱含走线架：无走线架
	主控引擎：398×307×41.6 mm (宽x深x高)
	业务线卡：398×307×41.6 mm (宽x深x高)
机柜深度要求	机柜深度≥0.8米 (1米深的服务器机柜即可)
Console口	主控引擎提供1个管理用前面板Console口
MGMT端口	主控引擎提供1个MGMT 口，支持10/100/1000BASE-T
USB	支持USB2.0接口，验证过2G4G8GB的容量，推荐使用金士顿、闪迪
电源	交流：输入110~240V，50~60 Hz；
电源	直流：输入-36V~ -72V；输出12V/25A，5V/10A
电源输出功率	MCS8600-AC500W： 500W

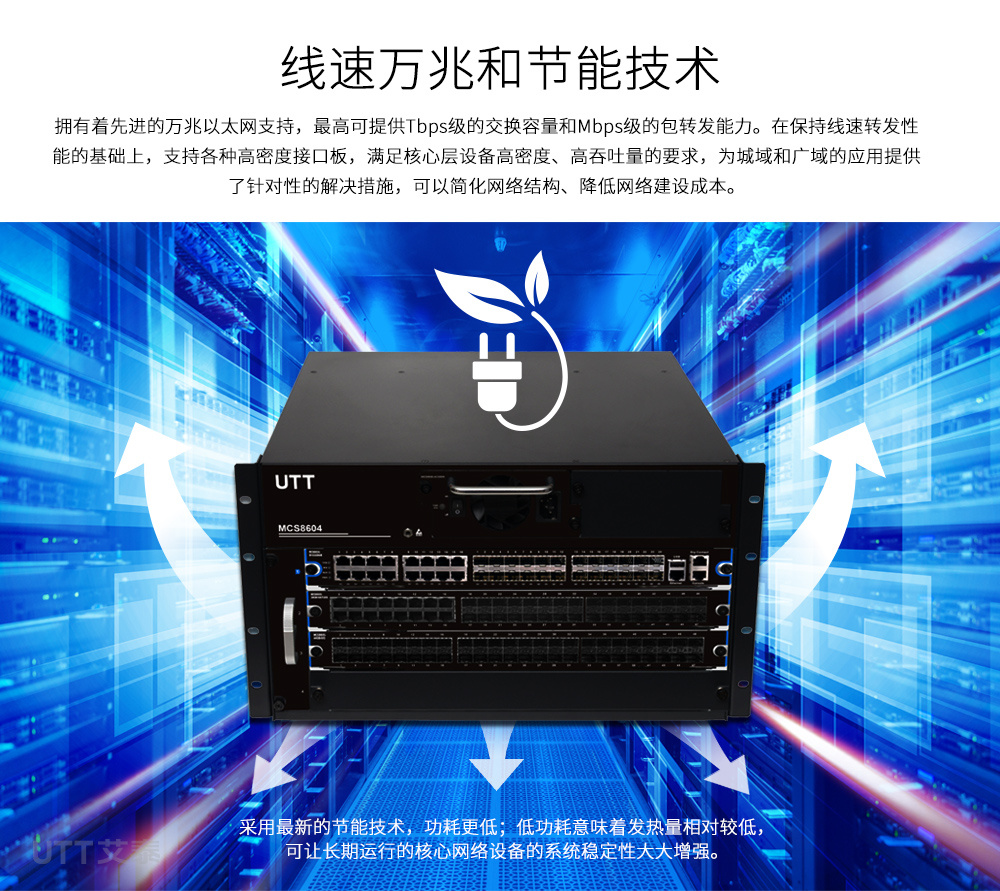

交换容量	16Tbps/32Tbps
包转发率	4760Mpps/9520Mpps
VLAN表项	4K
二层协议规范	IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、IEEE802.3z(1000BASE-X)、IEEE802.3ab(1000Base-T)、IEEE802.3ae(10GBase)、IEEE802.1Q(VLAN)、IEEE802.3ak(10GBASE-CX4)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、IEEE802.3x（流控）、IEEE802.3ad(LACP)、Mirror、RSPAN 、LLDP、IGMP Snooping、QinQ、GVRP、VLAN、 PVLAN、VOICE VLAN、Protocol based Vlan、Mac Vlan、Storm suppression
三层协议规范(IPv4)	支持ARP、ARP Proxy、下联用户间IP地址冲突识别
	支持DNS client
	支持Static Routing、RIP、OSPFv2/v3、BGP4等多种单播路由协议
	支持VRRP、URPF、静态黑洞路由
	支持ECMP等价负载均衡
	支持IGMP v1/v2/v3、PIM-DM、PIM-SM、PIM-SSM、IGMP Proxy、静态组播路由等
IPv6	支持ICMPv6、DNSv6
	支持IPv6 VRRPv3
	支持RIPng、OSPFv3、BGP4+等单播路由协议
	支持6to4 Tunnel、configured Tunnel、ISATAP Tunnel、GRE Tunnel等
	支持MLD、MLD Proxy、PIM-SM/DM for IPv6、IPv6静态组播路由等
	支持IPv6 ACL
增强ARP安全功能	支持防ARP欺骗、防ARP扫描
MPLS	支持LDP、LSP、MPLS forwarding、MPLS VPN
QoS	基于端口的限速(出口/入口)
	支持SP、WRR、SWRR等队列调度算法
	支持基于802.1p, DSCP, IP precedence确定出口队列
	支持SP、WRR、SWRR等，为语音/数据/视频在同一网络中传输提供所要求的不同服务质量
ACL	支持标准和扩展ACL
	支持IP标准ACL、MAC 扩展ACL、IP扩展 ACL、专家级ACL、Ipv6 ACL、VLAN based ACL
	基于二层接口(物理接口/PortChannel)关联入口ACL、基于物理接口/VLAN关联出口ACL
	支持ACL COUNTER、ACL Meter
端口功能	支持端口限速、支持端口环路检测、支持端口镜像
	支持流控：半双工背压，全双工IEEE802.3x
	支持端口聚合 IEEE802.3ad（LACP）、支持负载均衡
DHCPv4/v6	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay、IPv4/IPv6 DHCP Snooping
DHCPv4/v6	内置IPv4/IPv6 DHCP Server、DHCP Option82
AAA认证	支持IPv4/IPv6 RADIUS
安全的配置管理	支持IPv4/IPv6的syslog
	支持IPv4/IPv6的HTTP和SSL的结合
	支持IPv4/IPv6的SNMP的用户IP安全检查
	支持MIB
	支持IPv4/IPv6 FTP/TFTP
	支持IPv4/IPv6 NTP
	支持RMOM 1，2，3，9四组
	支持IPv4/IPv6的telnet
	支持IPv4/IPv6的SSH
	支持用户权限设置可以采用radius服务器的shell管理
	支持可根据需要定时重启功能
异常监测和故障检查功能	任务异常、内存异常、CPU利用率、堆栈异常、交换芯片异常、板卡温度异常等监测，并告警
工作温度	0 to 45°C
存储温度	-40~70ºC
工作湿度	10% 到 90% RH（无冷凝）
存储湿度	5%~95%RH
工作高度/海拔	-500~5000M

订购信息

1、主机箱及主控引擎

选择需配置的主机箱及主控引擎。主机箱，必配；主控引擎，必配，二选一，如需冗余，必须选择相同规格。

MCS8604

19英寸标准机箱，尺寸（高x深x宽）266*421*440mm（6U）；

提供4个插槽，支持主备引擎或单主控引擎方式；

标配1个MCS8600-AC500W交流电源，可支持1+1冗余；

满配风扇盘；不含主控引擎

MCS8604-M16GX8GB

增强型主控引擎，16个千兆SFP光电复用接口，8个千兆SFP独立光口，适用于MCS8604主机箱

MCS8604-M2XS8GX16GB

增强型主控引擎，2个万兆SFP+光口，8个千兆SFP光电复用接口， 16个千兆SFP独立光口，适用于MCS8604主机箱

2、电源模块

选配，根据具体情况选择电源模块。

MCS8600-AC500W

交流电源模块，AC220V，500W，可支持冗余，适用于MCS8600系列主机箱

3、业务线卡

选配，根据具体情况选择业务线卡。

MCS8600-4XS16GX8GB	4个万兆SFP+光口，16个千兆SFP光电复用接口，8个千兆SFP独立光口，适用于MCS8600系列主机箱
MCS8600-48GT	48个千兆以太网电口，适用于MCS8600系列主机箱
MCS8600-44GB4XS	44个千兆SFP光口，4个万兆SFP+光口，适用于MCS8600系列主机箱
MCS8600-28GB16GT4XS	28个千兆SFP光口，16个千兆以太网电口，4个万兆SFP+光口，适用于MCS8600系列主机箱

4、光模块

选配，根据具体情况选择光模块。

USFP4005-85	万兆光模块SFP+多模（850nm，MMF，最大传输距离550m）-LC接口
USFP3005-85	千兆光模块SFP多模（850nm，MMF，最大传输距离550m）-LC接口
USFP3110-13	千兆光模块SFP单模（1310nm，SMF，最大传输距离10km）-LC接口
