放心的出租屋网络，艾泰网关常用配置实战
2012-06-28
前言：
出租屋在提供简单便捷的居住场所时，一般还会提供有偿性的网络服务。本文以出租屋环境为对象，详细介绍出租屋网络网关常用配置方案。
网络分析：
对于出租屋网络而言，网关设备上常用的功能有：配置上网、负载均衡、PPPoE-Server、带宽管理。
1.配置上网
出租屋一般申请了电信/联通的宽带，采用PPPoE拨号方式连接较为常见。
2.负载均衡
对于从同一运营商同时申请了多条上网线路时，可通过此功能实现带宽叠加效应，充分利用上网资源。
3.PPPoE-Server
这项功能植入到了艾泰网关设备中，使得房东以运营商的身份为住户开通上网账号及密码，使住户在电脑上通过宽带连接拨号后才能上网。并且每家住户的电脑之间的ARP欺骗攻击（ARP欺骗攻击，一种常见的网络攻击手段，可使得被攻击的电脑经常出现上网掉线、网速慢等症状）将被彻底解决。
4.带宽管理
从运营商申请来的网络资源（带宽）是宝贵的，在出租屋的网络中，这些宝贵的资源（带宽）将如何合理的被分配给上网的电脑，使每台电脑上网各行其道、互不影响就依赖于配置合理的带宽管理策略了。

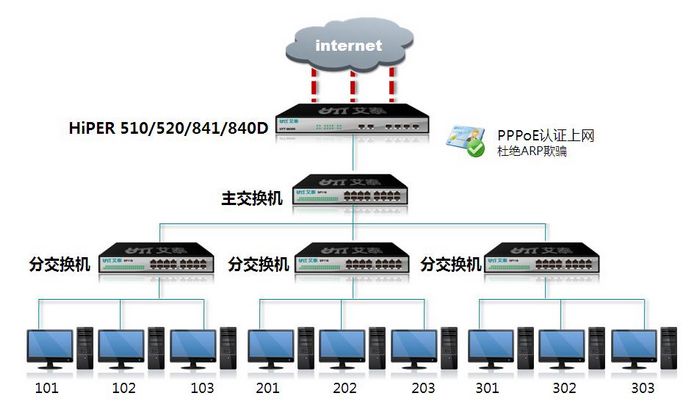

网络拓扑图：
配置方案：
此配置方案以HiPER 510/520的ReOS V12PRO版本（V12专业版）、HiPER 841/840D的ReOS V12版本为基准进行说明。
一、出租屋一般申请了电信/联通的宽带，采用PPPoE拨号方式连接较为常见。

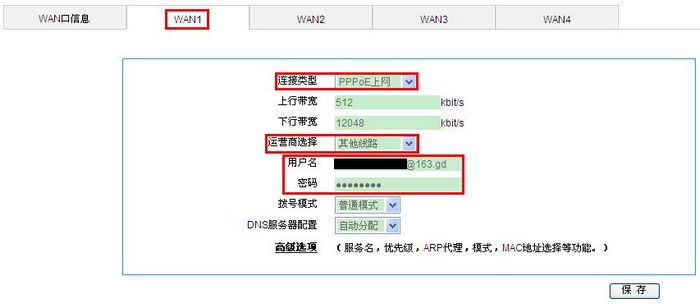

在 WebUI -> 基本配置 -> WAN口配置 页面中，选择WAN1口进行配置，连接类型选择“PPPoE上网”，上行带宽与下行带宽按该上网线路实际情况填写（一般情况下，ADSL接入方式的上行带宽为512K，若此数值不清楚，可咨询运营商），运营商选择“其他线路”，用户名和密码填入运营商开通的上网账号与密码，拨号模式选择“普通模式”，DNS服务器配置选择“自动分配”。若同时接入多条上网线路，则须先配置WAN1口后再配置其他WAN口。
二、负载均衡
当上网线路同时接入多条且均来自同一运营商，推荐使用负载均衡模式。如此一来既可使得带宽叠加，还可充分利用网络资源。配置步骤如下。

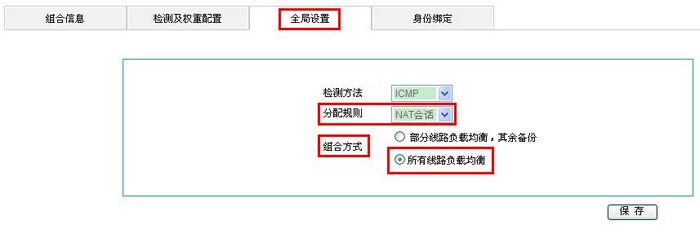

1.在 WebUI -> 基本配置 -> 线路组合 -> 全局设置 页面中，将分配规则置为“NAT会话”，将组合方式置为“所有线路负载均衡”。

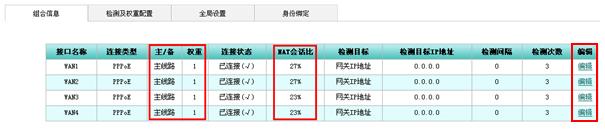

2.在 WebUI -> 基本配置 -> 线路组合 -> 组合信息 页面中，分别对每条上网线路的权重进行单独设置。例如，当前有4条上网线路，每条线路的带宽均是12M，故4条上网线路的权重均可设置为相同的数值（默认都是1，无须修改）；若4条上网线路的带宽分别是12M、8M、8M和4M，则4条上网线路的权重可修改为3、2、2和1。
.jpg)
三、PPPoE-Server
PPPoE-Server功能有利于出租屋房东管控网络，防止未授权的电脑窜入网络；并且，PPPoE-Server能彻底解决局域网中ARP欺骗的顽疾，防止因ARP欺骗导致电脑频繁掉线或上网速度卡等问题出现。配置步骤如下。

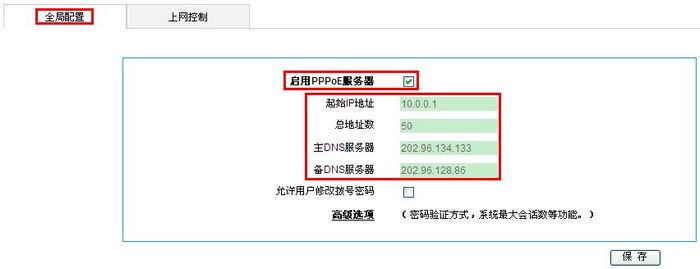

1.在 WebUI -> PPPoE -> 全局配置 -> 全局配置 页面中，启用PPPoE服务器处打勾，起始IP地址保持默认，总地址数根据实际使用网络的住户数来设定，主备DNS服务器设置上网线路所在运营商指定的DNS服务器，此项若不清楚，可咨询运营商。

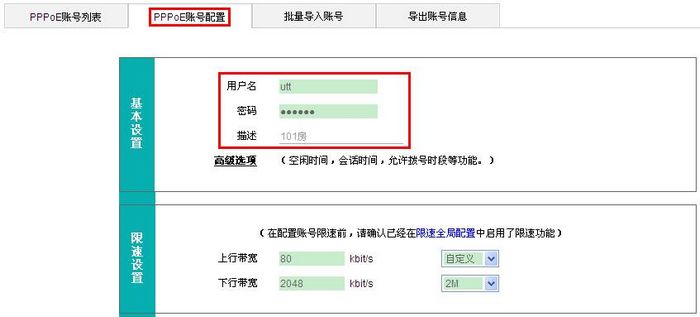

2.在 WebUI -> PPPoE -> 账号配置 -> PPPoE账号配置 页面中，为开通上网的住户分别设置其上网的账号与密码。在HiPER 841和HiPER 840D这两款网关设备中，此处还可对上网账号单独设置带宽（HiPER 510和HiPER 520不支持此功能，实现带宽管理功能请参考下文）。在ADSL的上网线路中，单条上网线路总上行带宽一般仅有512Kbit，故在设置基于PPPoE账号限速功能时，要注意控制上行带宽。例如下述配置：上行带宽设置80Kbit/s，下行带宽设置2Mbit/s时（请同时在 WebUI -> 带宽管理 -> 限速全局配置 页面中，将启用限速功能选择为“启用精细化限速”模式），完全能满足通过该账号上网的电脑访问视频网站（如优酷、土豆等）观看在线视频、电影、电视剧等应用。

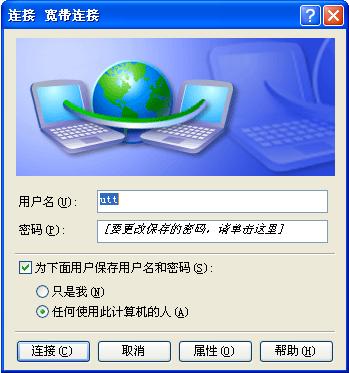

3.住户电脑上网的方式采用宽带连接的形式，输入房东在网关上为其开通的PPPoE账号及密码后，拨号连接进而上网。
4.若要禁止未开通上网账号的住户上网，可设置上网控制功能。

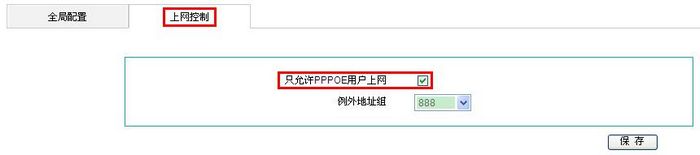

在 WebUI -> PPPoE -> 全局配置 -> 上网控制 页面中，启用“只允许PPPOE用户上网功能”，同时可在 WebUI -> 网络安全 -> 地址组配置 -> 地址组配置 页面中设置无须受此控制的IP地址段并在“例外地址组”处引用。
四、带宽管理
在公共网络中，上网线路的带宽是宝贵的资源，应当进行管理，使每台电脑合理的上网需求得到满足。防止整个网络因个别电脑使用P2P下载（如BT、电驴）或视频（如PPS、PPTV）软件无节制地占用带宽而被拖垮。做带宽管理可解决上述问题。带宽管理分为两种模式：精细化限速和智能弹性限速，在出租屋的网络中，一般采用精细化限速模式者居多，下文就如何设置精细化限速功能做详细介绍。

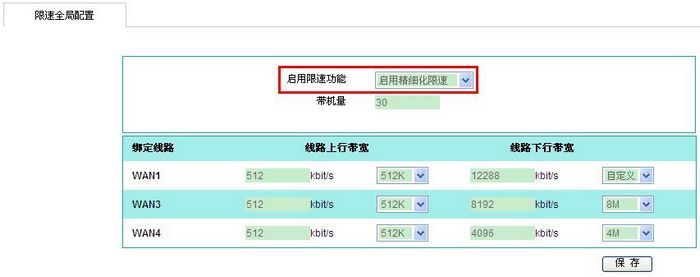

1.在 WebUI -> 带宽管理 -> 限速全局配置 -> 限速全局配置 页面中，将启用限速功能选择“启用精细化限速”模式，填入上网电脑总数量以及每条上网线路的上行、下行的带宽。

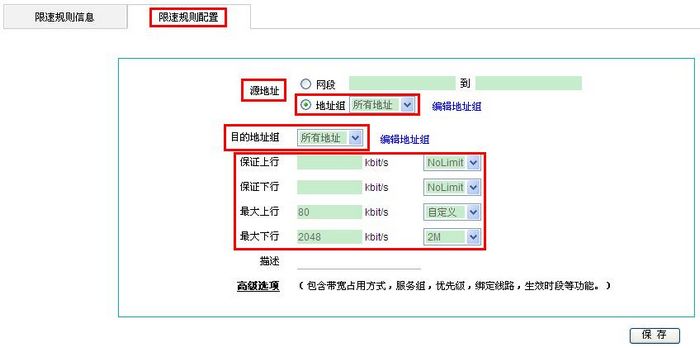

2.在 WebUI -> 带宽管理 -> 限速规则 -> 限速规则配置 页面中，将源地址选择“所有地址”，目的地址选择“所有地址”，保证上行与保证下行置为空，最大上行与最大下行根据带宽情况与带机数量而定，若总带宽对于总带机量而言不充足，可参考最大下行设置在1M-2Mbit/s之间，最大上行设置在60-80Kbit/s之间，若总带宽对于总带机量而言较为充足，可参考最大下行设置在2M-3Mbit/s之间，最大上行设置在80K-100Kbit/s之间，设置后可使用电脑做打开网页、访问视频网站看电影和电视剧等操作测试效果，并根据测试效果做限速策略的调试。
说明：对于HiPER 840D，在出租屋环境中，一般不需要启用“应用优先保障”功能（在 WebUI -> 带宽管理 -> 应用优先保障 页面中）中的各项功能。
结语：
艾泰网关，配置简单，轻松管理。遇到问题能快速排查，及时解决，加上周到完善的售后服务让用户全程无忧。
1.艾泰科技提供电话/网络/Email的方式对客户的问题进行快速响应：
艾泰科技提供7*13小时 （早9点-晚22点） 的客服热线4006-120-780的快速响应；艾泰科技提供7*24小时的论坛http://www.utt.com.cn/bbs 和电子邮件support@utt.com.cn 的快速响应。
2.远程修改配置/诊断：如果用户感觉设备配置有问题或自己的网络有问题，可以要求艾泰科技工程师登录设备协助您进行设备配置或诊断问题。
3.工程师回访：在每一起故障诊断完毕后，客服工程师都会在第二个工作日后对客户进行回访，如果用户问题尚未解决或者又产生其他问题，都可以要求工程师跟进处理。
