仙桃梦里水乡文化旅游区位于仙桃市赵西垸林场，是按国家5A级旅游景区规划设计建设的乡村旅游综合体，旅游区以“乡愁”为主题，是江汉平原旅游开发的破题之作。整个旅游区规划面积为4820亩，涵盖10大主要功能板块，包括荷塘村，水上花海，乡野湿地公园，乡趣游乐园，乡土生态园，乡韵中医养生园，乡风生态体育健身园，乡居养生园，乡隐房车营地等等。

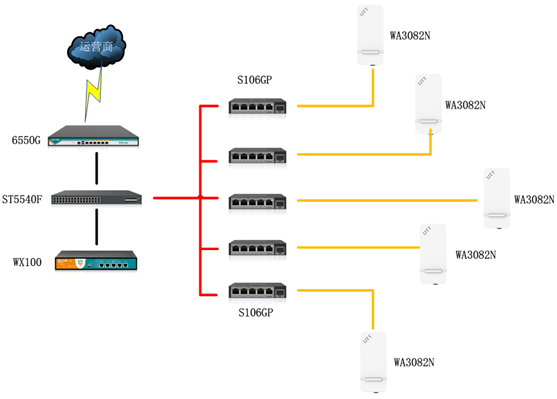

①拓扑图



②产品及功能

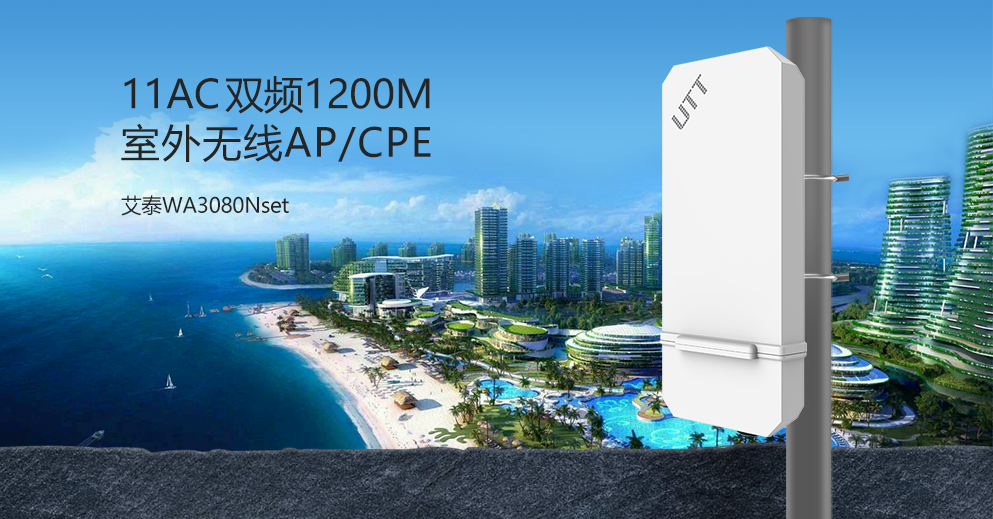

1）AP 选型和设计——艾泰WA3082N

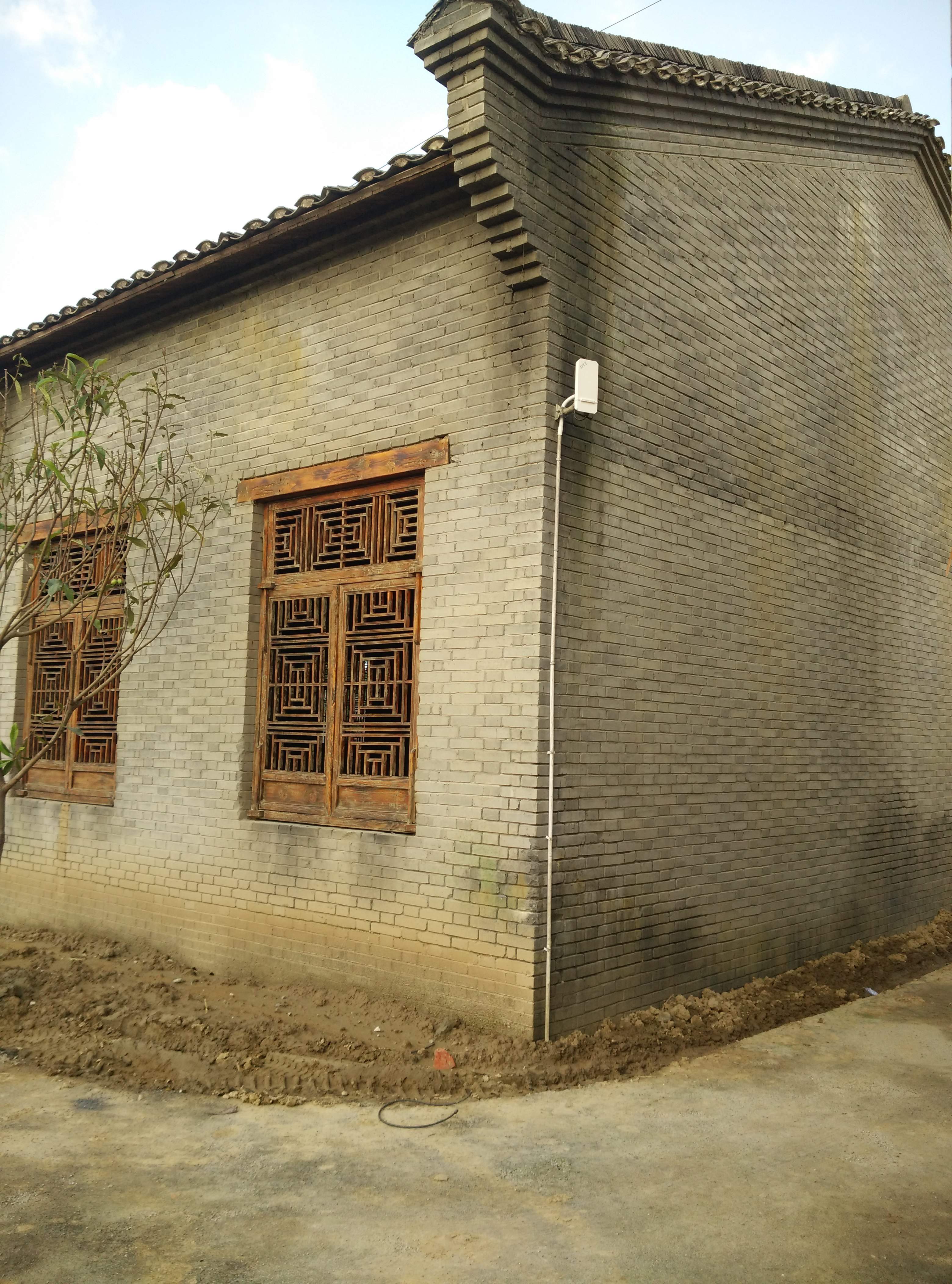

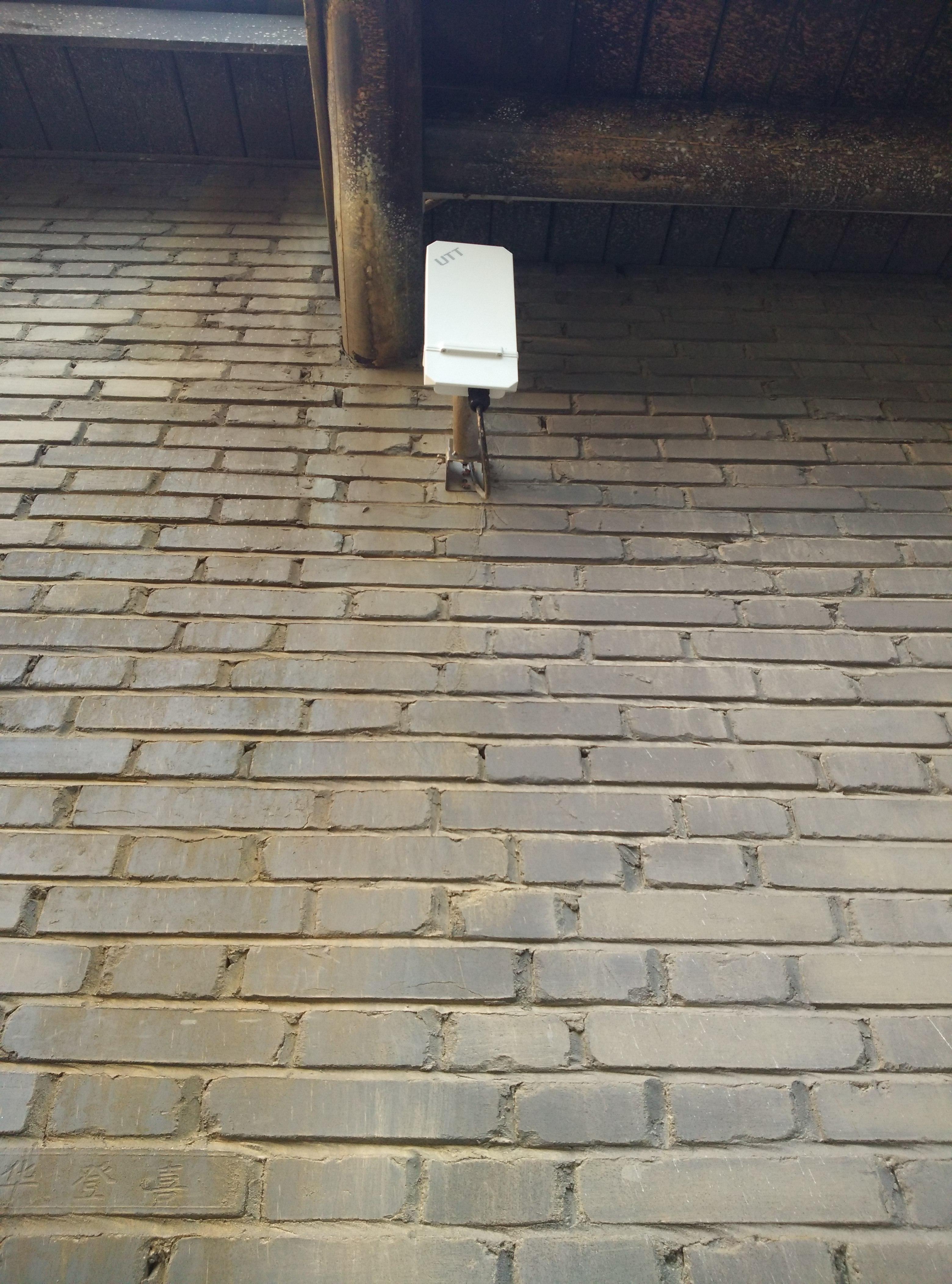

荷塘村古建筑较多，采用定向型室外AP，更适合远距离定向区域覆盖。WA3082N产品特点有1200Mbps无线传输，1个10/100M自适应RJ-45接口，标准POE，内置高增益、双极化CPE天线，且工作2.4GHz、5GHz频段，支持室外IP65防护，适用于室外远距离无线覆盖。

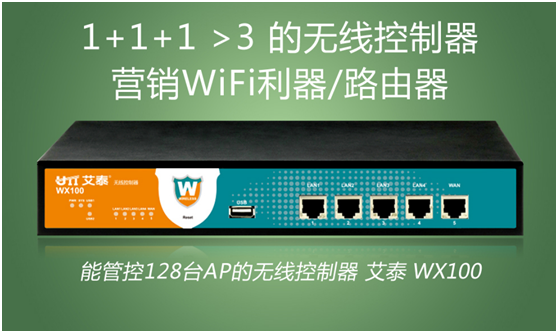

2）AC选型和设计——艾泰WX100



AC采用可以管理128台AP的WX100，旁路模式部署。采用旁路部署的优点是AC与AP只交互控制数据，无上网数据，减轻AC的负载，使AC稳定可靠运行。
WX100拥有1个千兆 WAN口，4个千兆 LAN口；支持无线集中管理，能同时管控128个AP；支持多服务区划分，实现用户访问权限划分，保障网络的安全；支持PPPoE/WEB认证，管控内网用户接入；同时能与艾泰免费开放的Greenwifi营销平台对接，实现微信、短信、免认证接入和广告推广等；丰富的上网行为管理，管控QQ、MSN、游戏等。

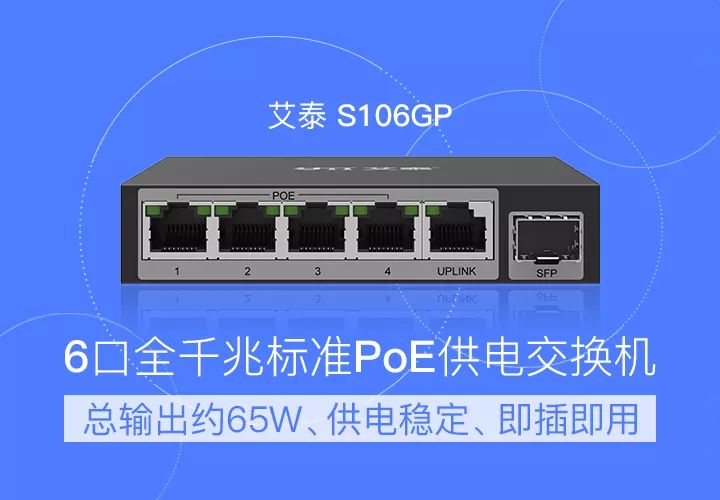

3）接入交换机——艾泰S106GP



接入层交换机使用千兆接口POE供电带光纤接口的S106GP，千兆接口保障了高密度无线接入的畅通。SFP光纤接口可通过光纤与机房设备长距离对接。POE供电接口为室外AP提供电源和数据传输。

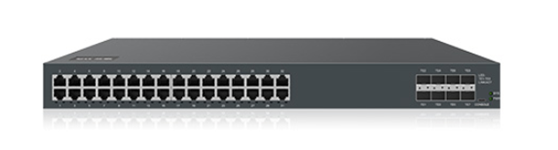

4）核心交换机——艾泰ST5540F



为了能够给更多人提供更好的网络覆盖，本次核心交换机设计三层交换机，三层交换机的优点可实现vlan的划分广播域、dhcp快速分配地址，vlan之间交换级别数据转发，适合大规模上网人数需求的环境。艾泰ST5540F具有32个千兆电口和8个万兆SFP+光口，全线速过滤转发达到168Mbps，支持多种用户认证方式、ACL、IP/MAC/Port多元绑定等，支持强大的流量管理和广播控制功能，多种灵活安全的管控方式，支持静态路由、RIP/OSPF等丰富的三层路由功能。

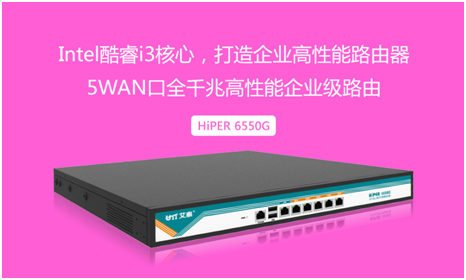

5）路由器——艾泰HiPER 6550G



采用可最低满足1000人上网需求的HiPER 6550G。5个千兆 WAN口，1个千兆 LAN口，3.3GHz网络专用处理器，4G高速内存，实时优化网络性能，可有效限制P2P软件 ，支持短信、微信、免认证等多种广告认证方式。

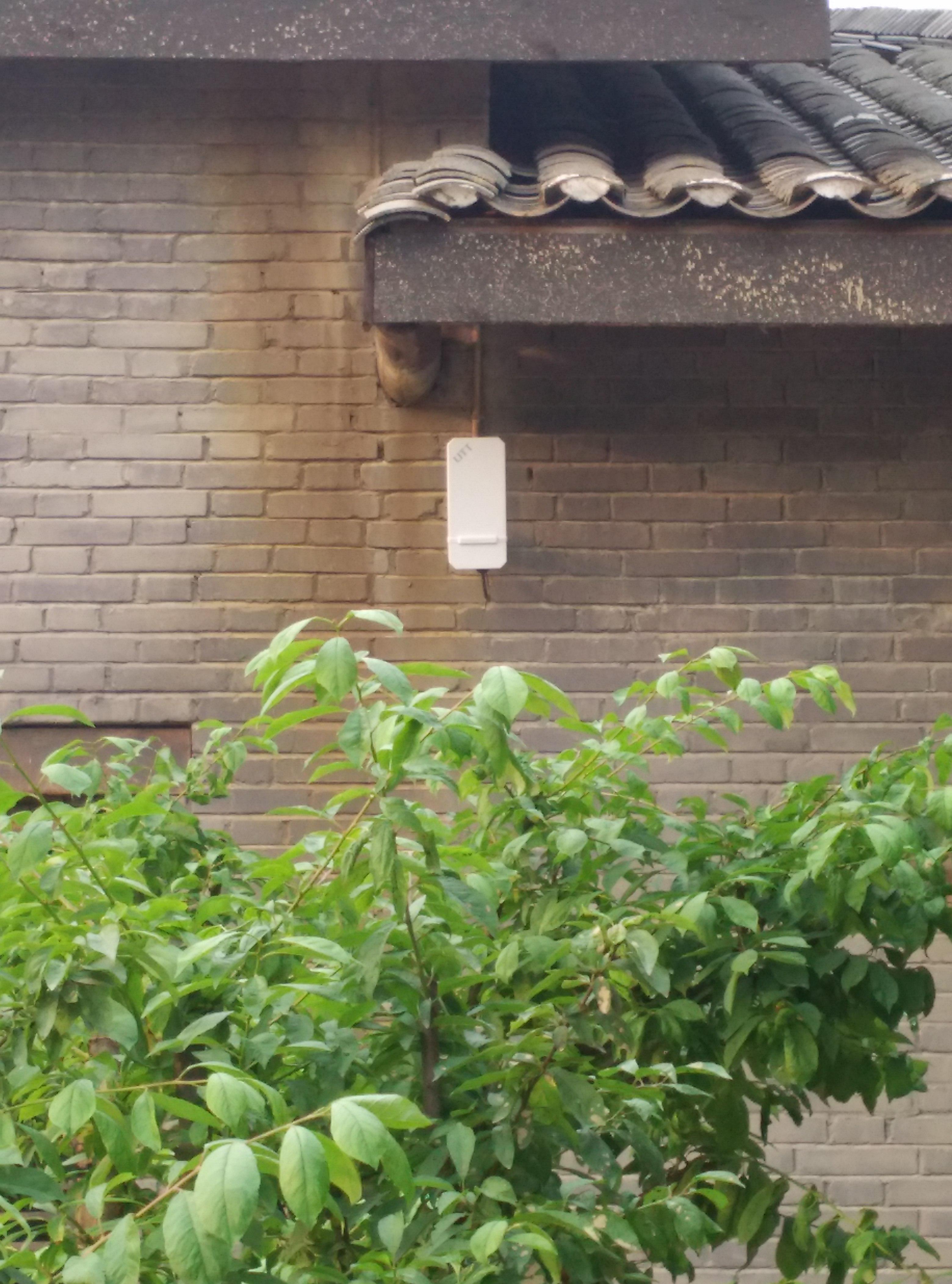

AP点位图
