用户需求：
分公司需要公司总部的资源或可互相访问。

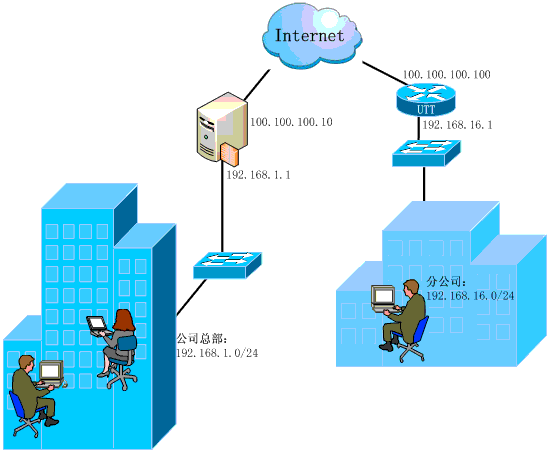

网络环境：
总部通过服务器（Windows2003系统、双网卡）联入网络，分公司通过UTT系列路由器联入网络。

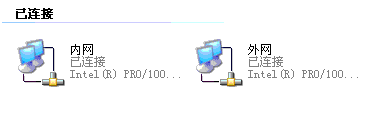

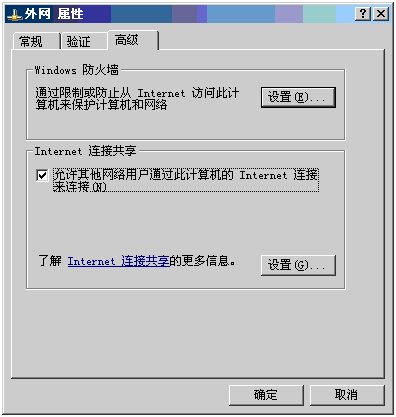

1、总部windows2003双网卡具体配置不多讲了，一块设置公网IP，一块设置私有地址作为内网网关，然后在外网网卡上启用ICS；
图 1
图 2

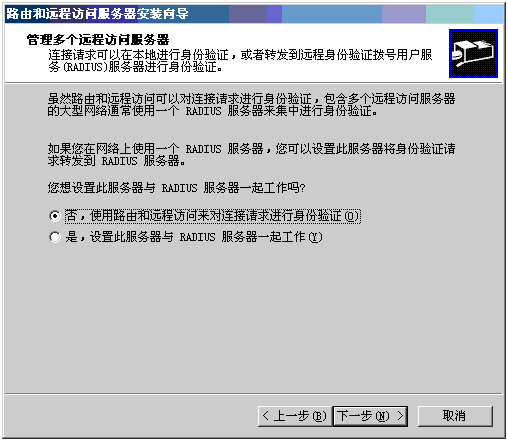

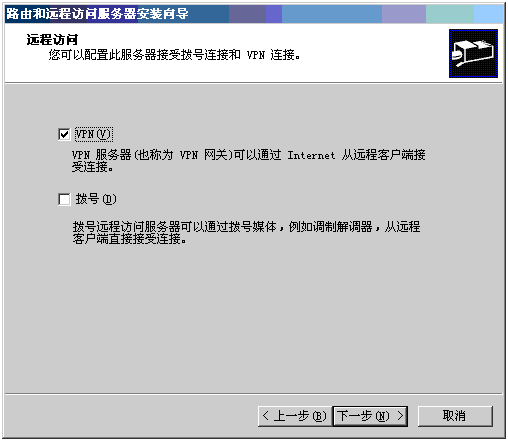

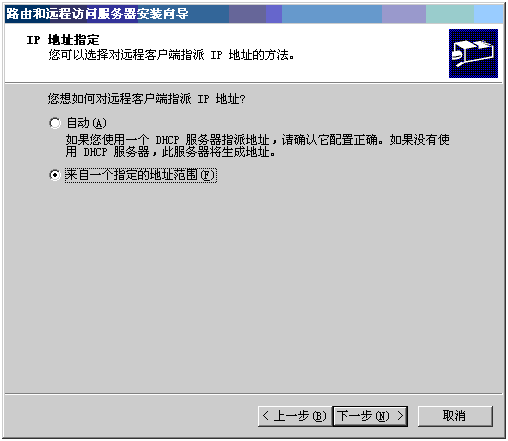

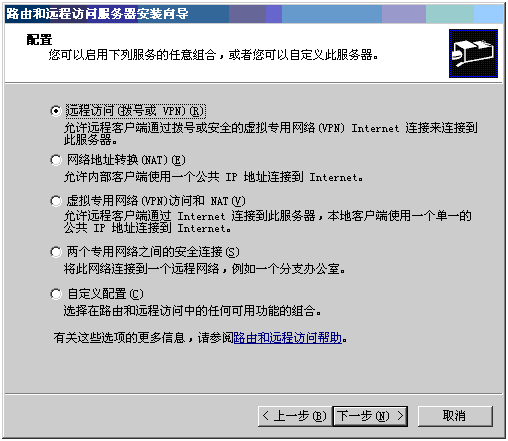

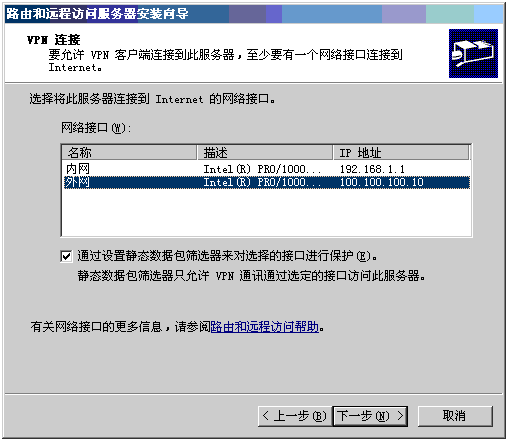

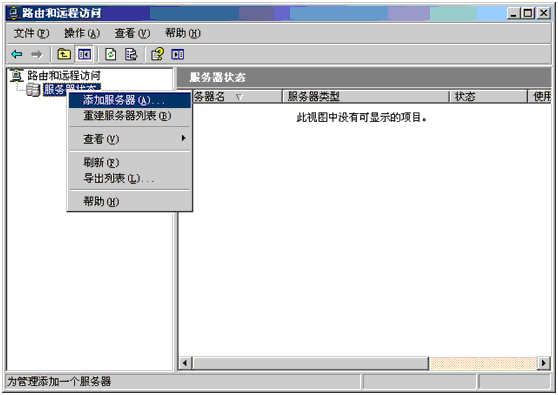

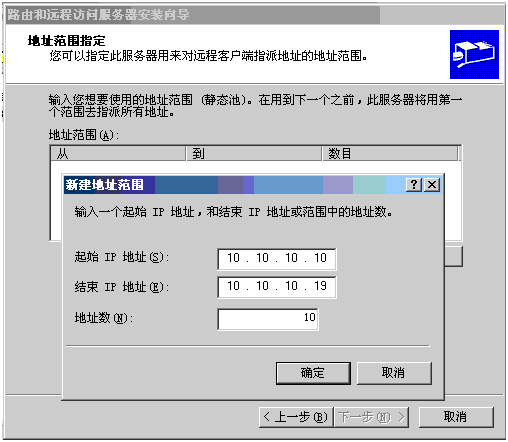

2、打开“管理工具”--“路由和远程访问”，右击“服务器状态”单击“添加服务器”，然后如图3-图9；
图 3
图 4
图 5
图 6
图 7
图 8
图 9

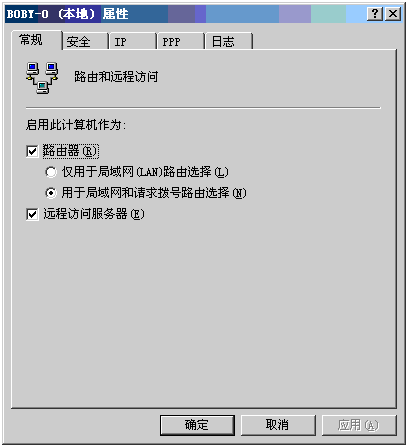

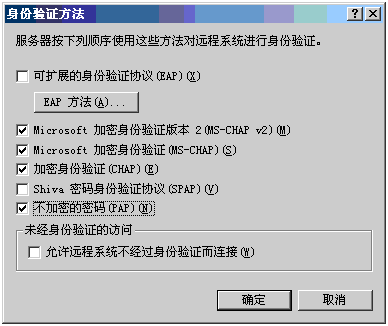

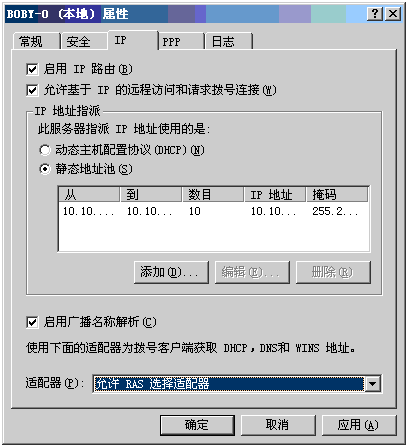

3、右击“xxxx（本地）”--“属性”，依次如图10-12操作，图12中“适配器”选择“允许RAS选择适配器”；
图 10
图 11
图 12

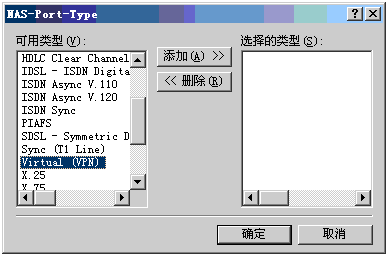

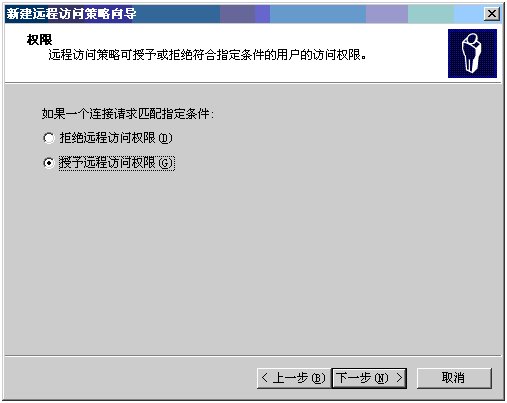

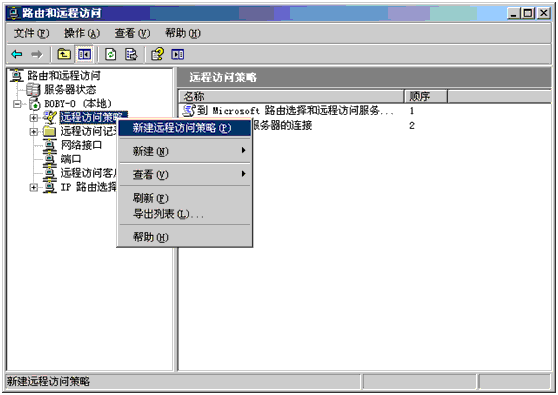

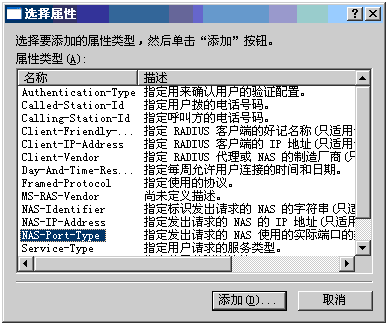

4、右击“远程访问策略”—“新建远程访问策略”，操作依次为图13-17；
图 13
图 14
图 15
图 16
图 17

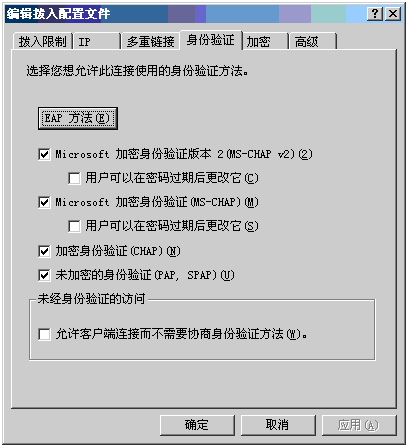

5、完成图17后，单击“编辑配置文件”，进行如下操作；
图 18

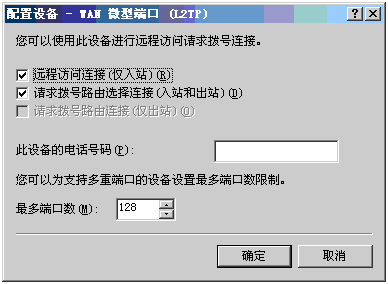

6、右击“端口”—“属性”，依次配置“WAN微型端口（PPTP）”和“WAN微型端口（L2TP）”；
图 19
图 20

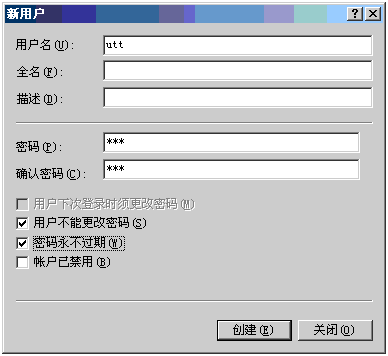

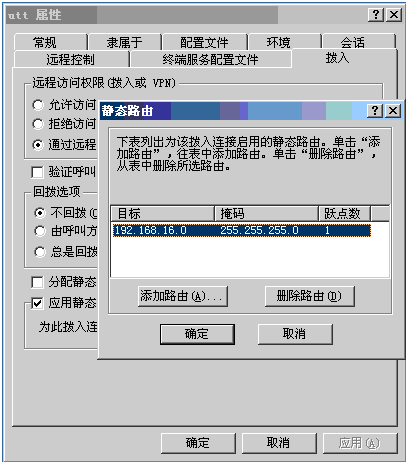

7、VPN用户账号设置，添加一个用户为“utt”，然后对其做如下设置。图22中的静态路由的配置与步骤8图23中的“启用NAT”设置对应。“启用NAT”若勾选静态路由不必添加（分公司可以访问总公司，但总公司无法访问分公司），若不勾选，一定要添加对应的静态路由（总公司和分公司可以互访）；
图 21
图 22
8、最后是UTT路由器的配置，这里的配置就比较简单了。远端内网IP地址和远端内网子网掩码如图22配置。至于“启用NAT”和步骤7对应设置就可以了。
