v3.0软件版本路由器通过IPSEC访问对方内网另外一个网段(二)

文档编号:2453
浏览:106 评分:0
最后更新于:2017-10-17

 此文档基于518GV2v3.0.0版本 此文档基于4240GV2v3.0.0版本


问题描述:
4240G和518G通过IPSEC VPN建立连接,518GLAN口IP地址为192.168.1.1/24、4240GLAN口IP地址为192.168.100.1/24,4240G下添加了一个192.168.101.1/24网段,希望518G通过IPSEC VPN访问到新添加的网段。

配置步骤:
1、登录518G的web页面选择VPN配置->IPSec,点击右上方新增添加一条IPSEC VPN,远端内网地址填写192.168.100.1,远端内网子网掩码填写255.255.254.0,本地内网地址填写192.168.1.1,本地内网掩码填写255.255.255.0,点击保存。配置如图1所示:

图1


2、登录4240G的web页面选择VPN配置->IPSec,点击右上方新增添加一条IPSEC VPN,远端内网地址填写192.168.1.1,远端内网子网掩码填写255.255.255.0,本地内网地址填写192.168.100.1,本地内网掩码填写255.255.254.0,点击保存。如图2所示:


图2

3、查看两端VPN状态显示都正常。图3所示:

图3

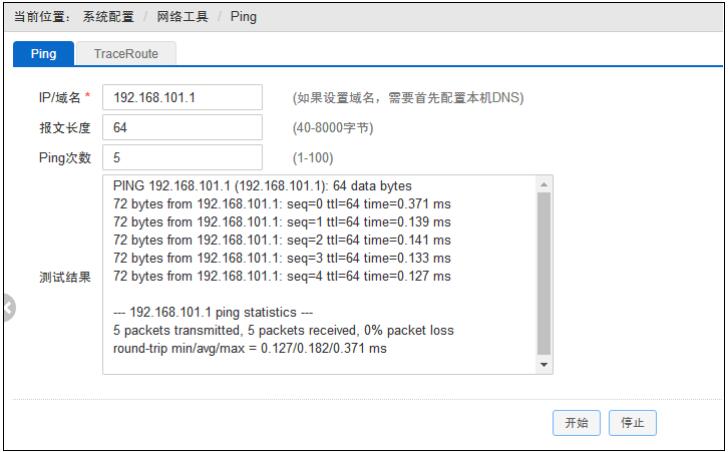

4、在518G的系统配置->网络工具中测试ping4240G的192.168.101.1和192.168.100.1,可以正常访问,至此配置完成。如图4图5所示:

图4


图5
