521G设备如何与h3cER5200G2建立 l2tpvpn

文档编号:2431
浏览:598 评分:0
最后更新于:2017-08-17

此文档基于nv521Gv2v2.5.3-170313版本


需求描述:

如何与h3c的ER5200G2型号建立 l2tp vpn。

配置步骤:

1、登录h3c设备选择vpn,选择l2tp vpn,切换到l2tp服务端,启用LNS,地址池填写为192.168.44.2-192.168.44.22,最后应用。如图1所示。


图1

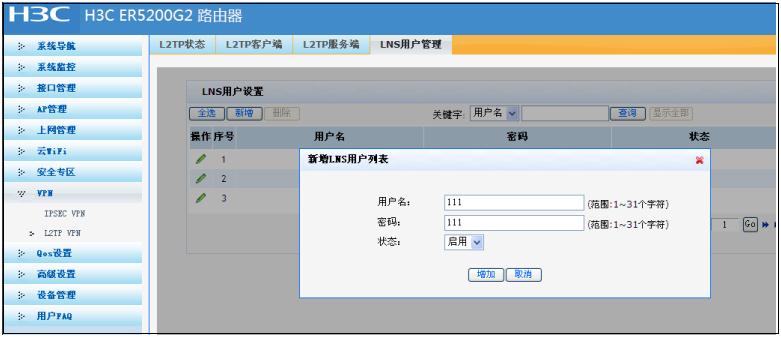

2、再切换到LNS用户管理,点击新增,再弹出的窗口上配置vpn用户帐号密码,如图2所示。


图2

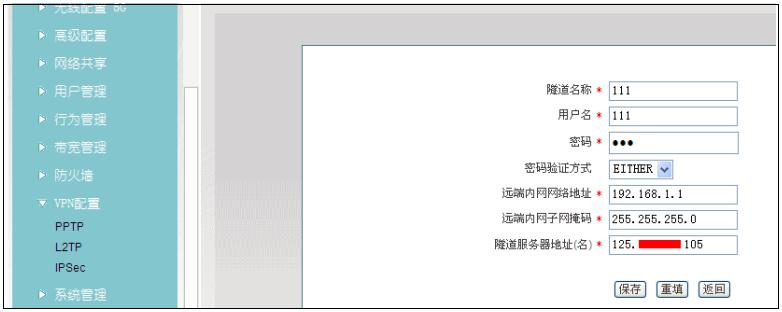

3、登录艾泰设备,添加l2tp客户端,配置vpn用户名和密码,如图3所示



图3

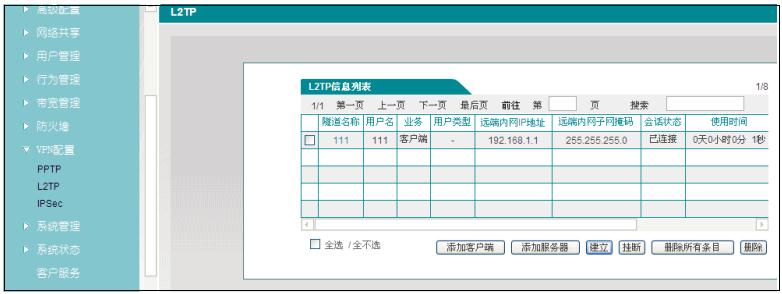

4、艾泰显示正常,已经连接上,如图4所示。



图4

5、h3c服务端显示正常,已经连接上,如图5所示。



图5

6、h3c服务端使用ping测试艾泰内网,已经通了,如图6所示。


图6

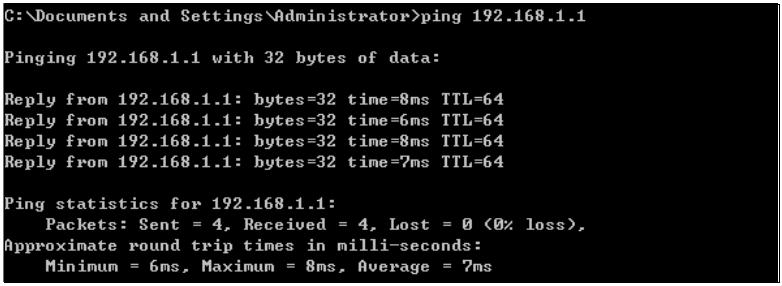

7、ping测试h3c内网,已经通了,如图7所示。


 图7
