艾泰路由器SEv3.0.0版本和ip-com路由器建立PPTP VPN

文档编号:2428
浏览:305 评分:0
最后更新于:2017-08-16

此文档基于 进取518GV2v3.0.0版本

问题描述:
   艾泰设备做为VPN服务端,LAN口地址为192.168.1.1,ip-com路由器做为VPN客户端,LAN口地址为192.168.11.1,两台路由器建立PPTP VPN。

配置步骤:
    1.登陆设备web页面,点击VPN配置->PPTP/L2TP,点击新增,如下图所示:
    2.在弹出的配置页面中,将工作模式设置为服务端,协议协议类型为PPTP,设置用户名和密码,及对端路由器内网地址和子网掩码,设置后保存,配置如下图所示:

    3.登陆IP-COM设备web页面,点击VPN设置-PPTP客户端,启用客户端,服务器地址设置为艾泰设备WAN口地址,设置用户名和密码,及艾泰路由器内网网段地址和子网掩码,如下图所示:

   4.查看IP-COM设备上面显示VPN已连接,如下图所示:

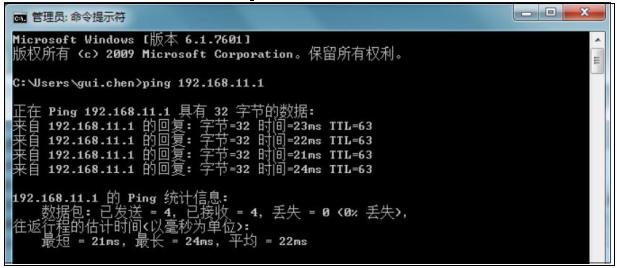

   5.在艾泰路由器内网电脑上面Ping对端路由器LAN口地址正常,如下图所示:
