3.0.0版本和华硕设备建立PPTP协议的VPN

文档编号:2419
浏览:120 评分:0
最后更新于:2017-08-16

此文档基于商睿 518GV2v3.0.0的版本


用户需求
与华硕设备建立PPPT协议的VPN。

操作步骤:

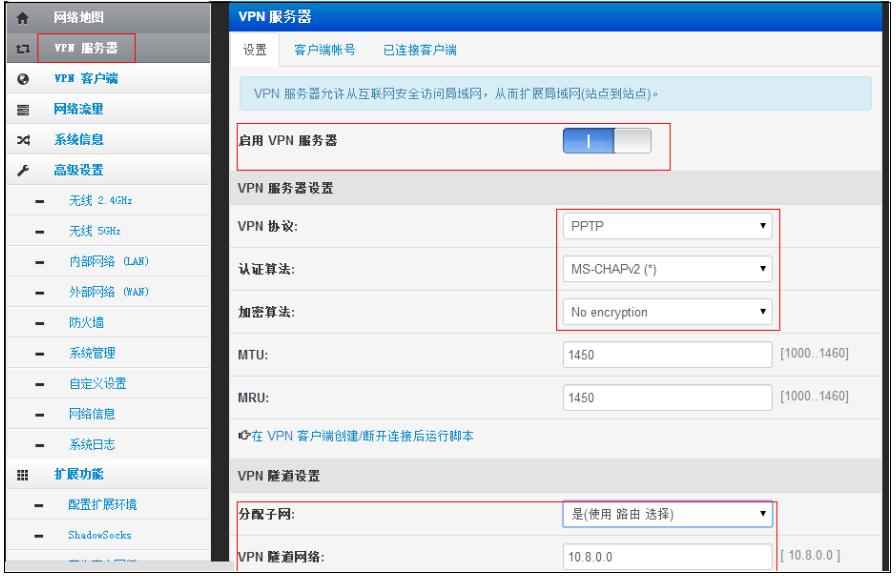

1.登陆华硕设备,点击VPN服务器,开启VPN服务器选择VPN协议为PPTP,认证算法和加密算法默认的,分配子网选择为使用路由选择,VPN隧道网络设置任意一个地址不能两端路由的LAN口同网段,和艾泰设备的虚接口地址一样,如:图1


 图1

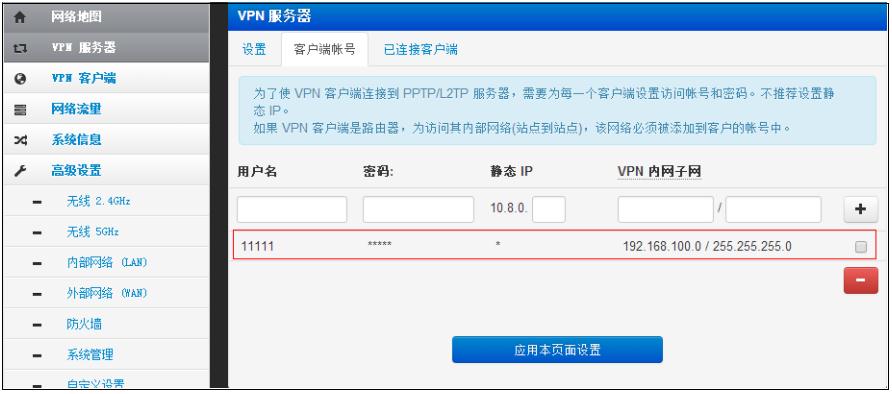

2.点击客户端账号,设置VPN的账号和密码,静态IP可以选择不设置,让设备自动获取,VPN内网子网填写艾泰设备的LAN口地址,点击后面的+号,后点击应用本页设置,如:图2、3


图2


图3

3.登陆艾泰设备,点击VPN配置->PPTP/L2TP新增用户,设置服务器地址,对端内网的地址和VPN的账号和密码其他信息默认,如图:4


图4

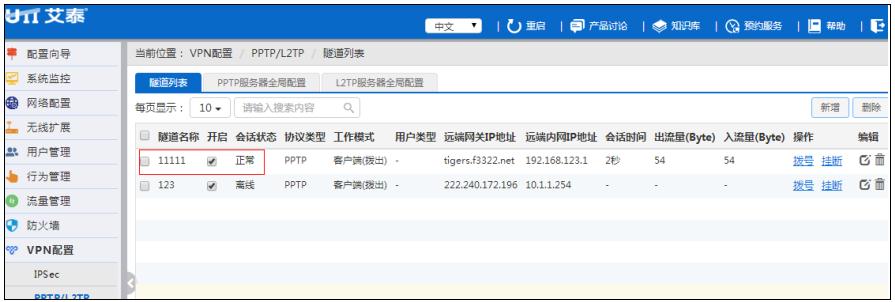

4.VPN显示已经连接,在路由器页面测试可以访问对端的数据,如图:5、6


图5


图6
