实现AP下发两个无线名称,地址段一个由主路由器下发,一个由三层交换机下发

文档编号:2415
浏览:596 评分:0
最后更新于:2017-07-25



此文档基于进取WX20S的2.6.3版本

内网环境
主路由器4240G下面接AC和ST5540F,AP接在ST5540F的10号口,需要AP下发两个无线名称,由主路由器4240G下发1网段,三层交换机ST5540F下发100网段。
AC地址:192.168.1.252
三层级联口地址:192.168.1.254
主路由器网关:192.168.1.1

配置步骤
1、三层交换机配置vlan100和100网段的dhcp地址池,AP接口10号口封装成trunk口,写缺省路由,命令如下:
Switch#config
Switch_config#vlan 100
Switch_config_vlan10#exit
Switch_config#int vlan100
Switch_config_v10#ip add 192.168.100.1 255.255.255.0
Switch_config_v10#exit
Switch_config#int range gigaEthernet 0/10
Switch_config_if_range#switchport mode trunk
Switch_config_if_range#exit
Switch_config#ip dhcpd enable
Switch_config#ip dhcpd pool vlan10
Switch_config_dhcp#network 192.168.100.0 255.255.255.0
Switch_config_dhcp#range 192.168.100.3 192.168.100.254
Switch_config_dhcp#default-router 192.168.100.1
Switch_config_dhcp#dns-server 114.114.114.114
Switch_config_dhcp#lease 0 1 0
Switch_config_dhcp#exit
Switch_config#ip route 0.0.0.0 0.0.0.0 192.168.1.1
Switch_config#exit
Switch#wr

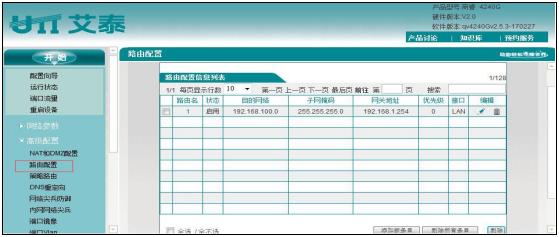

2、路由器上配置回程路由,目的网段是192.168.100.0,网关交给三层级联口地址,绑定lan口,如下图所示:

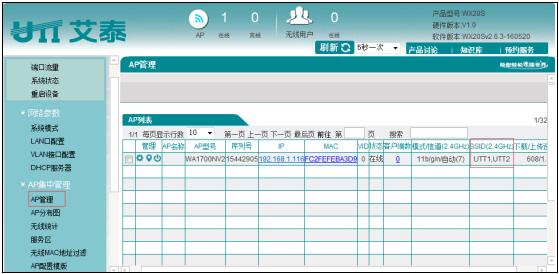

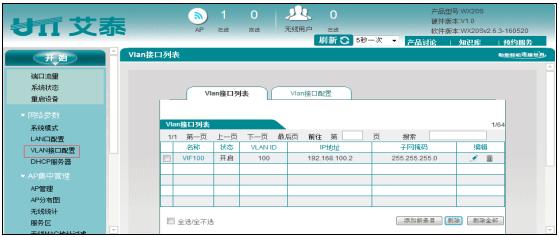

3、AC上配置vlan接口地址和服务区,默认服务区dhcp匹配主路由器网段,新建服务区,vlanid为100,匹配vlan100的地址池,将AP下发到两个服务区,如下图所示:

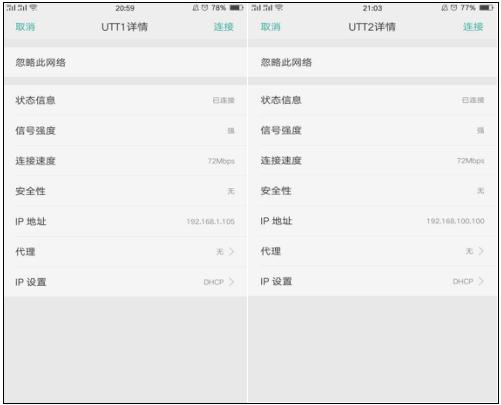

4、手机连接UTT1获取地址是1网段,连接UTT2获取地址是100网段,如下图所示:

备注:三层交换机vlan和dhcp配置见:http://utt.com.cn/reference.php?id=2336
