配置Pass Through方式将ISP分配的公网地址路由到内网
文档编号:230
浏览:10405 评分:28
最后更新于:2008-09-08
某企业用户，使用HiPER宽带安全网关作为接入设备，向运营商申请了两段IP地址：
1、 互联地址：218.123.123.2，子网掩码为255.255.255.240，网关地址为218.123.123.1。
2、 路由网段：220.123.123.1－220.123.123.14，子网掩码为255.255.255.240，共14个可用IP地址。
用户希望：
1、 使用218.123.123.2这个IP地址提供给内网（192.168.16.0/24网段）用户共享上网。
2、 将内网中服务器的IP地址设置为220.123.123.1-220.123.123.14段内的IP地址，直接以路由的方式接入Internet。

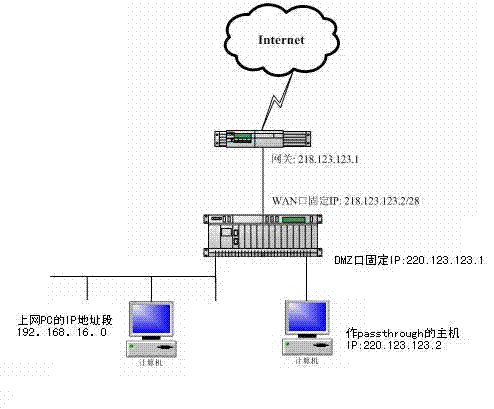

网络拓扑图如下：
配置过程：

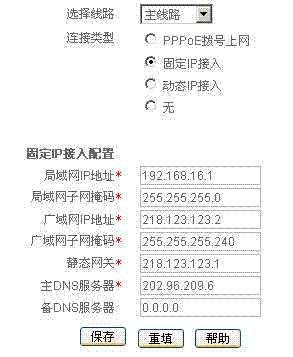

第一步，主线路是采用固定IP接入方式上网，在配置的时候通过WebUIà快速向导，或者WebUIà基本配置àISP配置，可以很方便的配置，如下图：

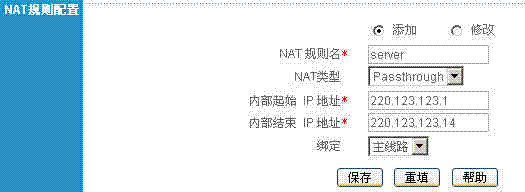

第二步，配置IP地址220.123.123.1-220.123.123.14为直通IP，在WebUIà高级配置àNAT和DMZ配置àNAT配置做如下配置，并且保存：
NAT 规则名：server
NAT类型：Passthrough
内部起始IP地址：218.123.123.1
内部结束IP地址：218.123.123.14
绑定：主线路
第三步，将IP地址220.123.123.1配置到HiPER宽带路由网关上。

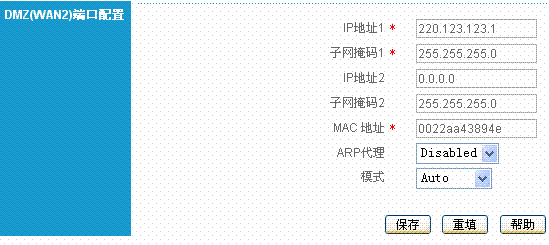

1）如果是双WAN口的设备，可以将IP地址220.123.123.1配置在DMZ端口上，在WebUIà基本配置à端口配置àDMZ（WAN2）端口配置做如下配置，并且保存：
配置结束后，将网络中需要做Passthrough的服务器接至HiPER宽带安全网关的DMZ（WAN2）口，IP地址配置为220.123.123.2-220.123.123.14中的一个，子网掩码配置为255.255.255.240，网关指向220.123.123.1。

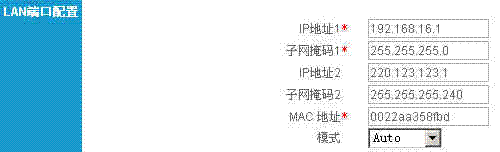

2）如果是单WAN口的设备，可以将IP地址220.123.123.1配置在LAN端口IP地址2上，在WebUIà基本配置à端口配置àLAN端口配置做如下配置，并且保存：
配置结束后，将网络中需要做Passthrough的服务器接至HiPER宽带安全网关的LAN口，IP地址配置为220.123.123.2-220.123.123.14中的一个，子网掩码配置为255.255.255.240，网关指向220.123.123.1。
配置注意事项：
1、Passthrough的正常工作，必须保证HiPER宽带安全网关的快速转发功能（WebUIà高级配置à特殊功能à快速转发）启用（默认为启用）。
2、每种型号支持的建立的“NAT规则”的数量，可以在WebUIà高级配置àNAT和DMZ配置àNAT规则列表，右上端最右侧的数字查询到。
3、配置了Passthrough映射之后，服务器将被完全暴露在Internet之上，请在该服务器上安装相关的防火墙、安全软件，并且保持更新。
4、Passthrough功能在ReOS 4.8版本以上支持，用户可以在UTT网站“下载中心”（http://www.utt.com.cn/downloadcenter.php）下载升级软件（注意：2190NB+/2190NBII/3110（GV版本）/2231CS/3110SOHO等型号在gv439版本开始支持此功能）。
