路由器结合管理交换机划分vlan但获取不到地址的排查
文档编号:2285
浏览:4326 评分:2
最后更新于:2017-02-19
此文档基于N1800V3.0 v2.5.3-161219版本
用户环境：
路由器配置了vlan虚接口，配置了vlan接口的dhcp地址池，交换机指定接口配置对应vlan，但电脑接交换机对应接口没有获取到对应vlan的地址。
排查方法：

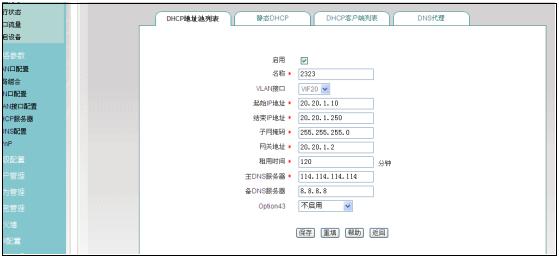

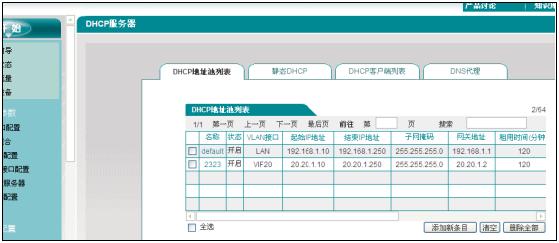

1、登录路由管理页面，查看vlan接口配置正确，dhcp地址池配置正常，如下图所示：

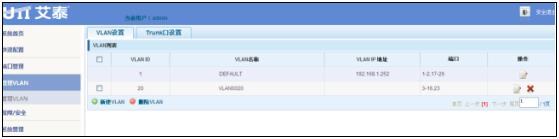

2、登录交换机页面，检查vlan接口配置正确，3-16口配置的vlan20，如下图所示：

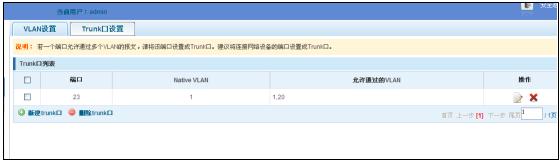

3、级联口23号口trunk口配置正确，如下图所示：

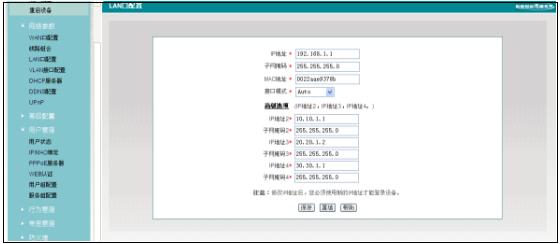

4、查看用户配置了多个ip地址2，其中有个ip地址和vlan虚接口地址在同网段的，如下图所示：

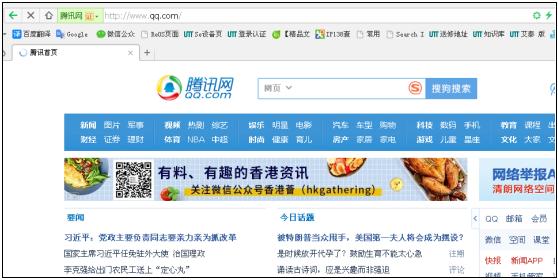

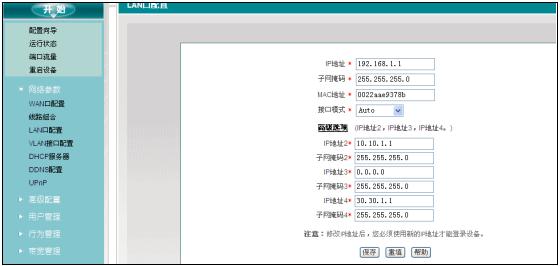

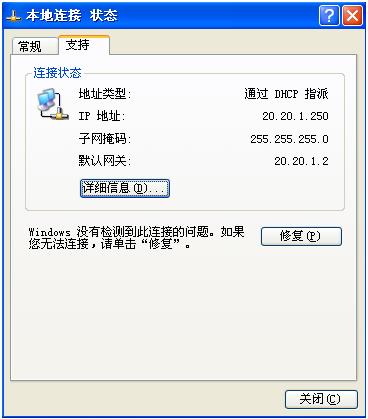

5、取消用户配置错误的ip地址2，用户测试获取地址正常。上网正常，如下图所示：
