如何实现AP和无线终端网段分开

文档编号:2195
浏览:515 评分:0
最后更新于:2016-11-20

此文档基于WX80S的2.6.2版本

用户环境
    主路由器D915W,LAN1和LAN2分别接了WX20S和三层交换机ST3528F,POE交换机接在ST3528F的8号口,需要实现AC可以管控到AP,AP获取8网段地址,AC下发10网段的服务区,连接无线获取到10网段地址上网。
AC地址:192.168.1.252
路由器地址:192.168.1.1
ST3528F地址:192.168.1.254

设置方法
    1、登录AP,在网络参数-LAN口配置中指定AC地址,方便AC找到AP,如下图所示:
550

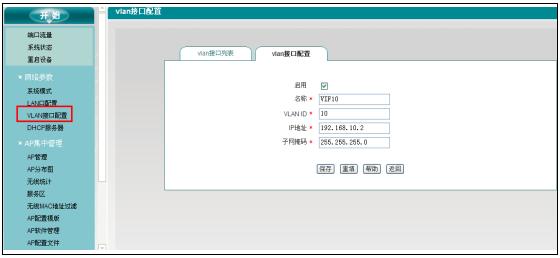

    2、AC上选择网络参数-VLAN接口配置,点击添加新条目,配置VLAN ID为10的VLAN接口,如下图所示:

    3、在AC界面网络参数-DHCP服务区配置中,点击添加新条目,配置10网段的DHCP地址池,如下图所示:

    4、在AC界面,AP集中管理-服务区配置中添加服务区,配置SSID为zxy,VLAN ID为10的服务区,如下图所示:

5、三层交换机上配置VLAN10和VLAN8,在VLAN8上配置DHCP服务器,给AP下发地址,VLAN10上配置VLAN接口地址作为10网段网关,命令如下:
ST3528F#config t
ST3528F(config)#vlan 10
ST3528F(config-vlan10)#exit
ST3528F(config)#int vlan 10
ST3528F(config-if-vlan10)#ip add 192.168.10.1 255.255.255.0
ST3528F(config-if-vlan10)#exit
ST3528F(config-vlan8)#int vlan 8
ST3528F(config-if-vlan8)#ip add 192.168.8.1 255.255.255.0
ST3528F(config-if-vlan8)#exit
ST3528F(config)#service dhcp
ST3528F(config)#vlan 8
ST3528F(config)#ip dhcp pool vlan8
ST3528F(dhcp-vlan8-config)#network-address 192.168.8.0 255.255.255.0
ST3528F(dhcp-vlan8-config)#default-router 192.168.8.1
ST3528F(dhcp-vlan8-config)#dns-server 114.114.114.114
ST3528F(dhcp-vlan8-config)#lease 0 1 0
ST3528F(dhcp-vlan8-config)#exit
ST3528F(config)#ip dhcp excluded-address 192.168.8.1
ST3528F(config)#
4、将POE和三层交换机级联口8号口配置trunk,PVID设置为8,配置默认路由,网关指向主路由器LAN口,命令如下:
ST3528F(config)#int ethernet 1/0/8
ST3528F(config-if-ethernet1/0/8)#switchport mode trunk
Set the port Ethernet1/0/8 mode Trunk successfully
ST3528F(config-if-ethernet1/0/8)#switchport trunk native vlan 8
Set the port Ethernet1/0/8 native vlan 8 successfully
ST3528F(config-if-ethernet1/0/8)#
ST3528F(config)#ip route 0.0.0.0/0 192.168.1.1

ST3528F(config)#end
ST3528F#wr
Write running-config to current startup-config successful

    6、在主路由器D915W上配置回程路由,网关指向三层交换机级联口,如下图所示:

   7、在AC上给AP下发服务区,在AP集中管理-AP管理中,点击全选-批量操作,点击下发服务区,选中需要下发的服务区,点击下发服务区,AP可以获取到8网段地址,如下图所示:


    8、手机连接“zxy”获取到10网段地址,上网正常,如下图所示:
