使用ipsec vpn如何访问到三层交换机下的网段方法一
文档编号:2169
浏览:6853 评分:6
最后更新于:2016-10-18
此文档是基于 qv4240G v2.5.2-160607版本 及 D915W v2.5.2-160617 版本
问题描述：两端设备通过IPSEC VPN建立连接，想要实现在4240G端访问到D915W的网段及D915W下的管理型交换机的vlan 100网段的IP。
网络拓扑：
配置步骤：

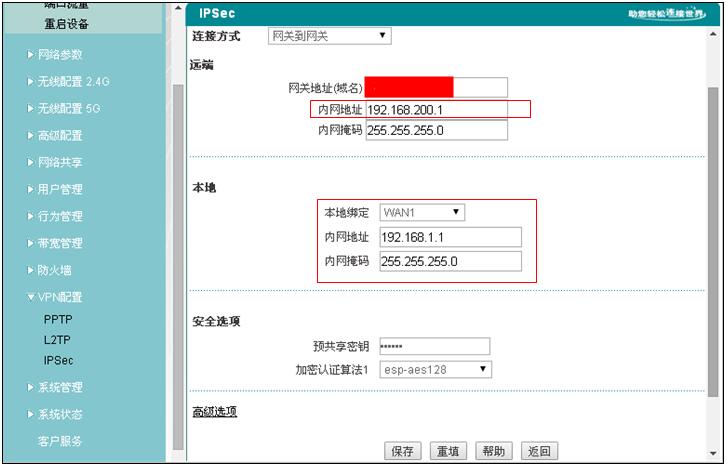

1、登录4240G设备，点击VPN配置->IPSEC配置，点击添加新条目，填写远端的WAN口地址、内网地址、子网掩码，两端设备需要配置相同的预共享密钥和加密认证算法，此方法是建立两条IPSEC的方式来实现，首先和D915W的网段192.168.1.1建立VPN，如下图1为4240G配置，下图2为D915W配置：
图1
图2

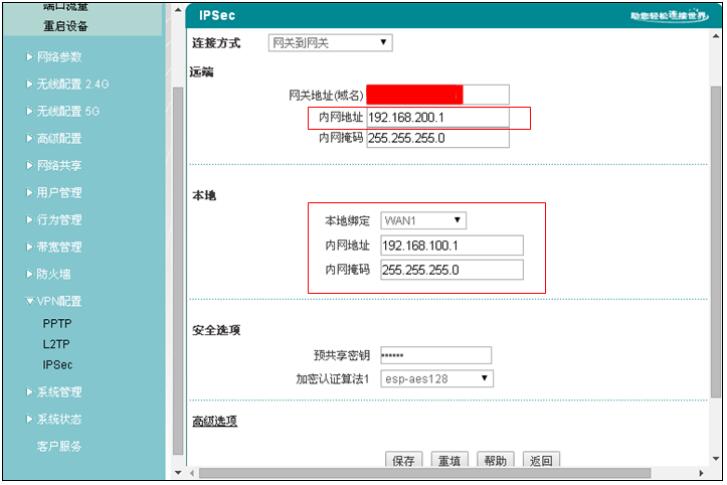

2、按照上述方法接着建立第二条VPN，与D915W下三层交换机网段192.168.100.0/24建立，4240G配置如图3，D915W配置如下图4所示：
图3
图4

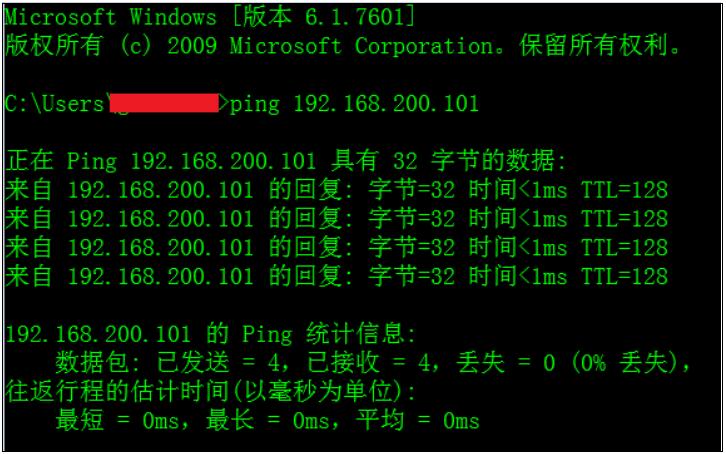

3、配置完成配置完成后，等待一段时间两端的IPSEC显示已建立，电脑在4240G下PING D915W的网段和三层交换机下的网段均可以PING通，如下图5所示：
图5
4、电脑接在D915W下通过PING命令PING 4240G下的网段也是可以PING通的，如下图6所示：
图6
