SG3326GP配合4240G下发VLAN的地址网段
文档编号:2159
浏览:5721 评分:2
最后更新于:2017-03-02
此文档是基于qv4240Gv2.5.2-160607的版本和SG3326GP -V1.0的版本
用户需求：
希望内网增加一个192.168.105.0/24的网段指定给SG3326GP的13、15号接口，并该网段的用户可以自动获取到地址。
配置方法：
1、在4240G中增加VLAN接口。在网络参数->VLAN接口配置中，添加VLAN ID 105、IP地址为：192.168.105.1、子网掩码为：255.255.255.0，如图1所示：
图1
2、配置VID 105 DHCP服务器。在网络参数->DHCP服务器中，添加新条目，配置VLAN105的DHCP地址池，如图2，3所示：
图2
图3
4、在SG3326GP管理页面，VLAN设置中，选择新建VLAN，如图4所示：
图4
6、VLAN ID 选择105，将13号口，15号口，24号口，加入到这个VLAN中，如图5，图6所示：
图5
图6

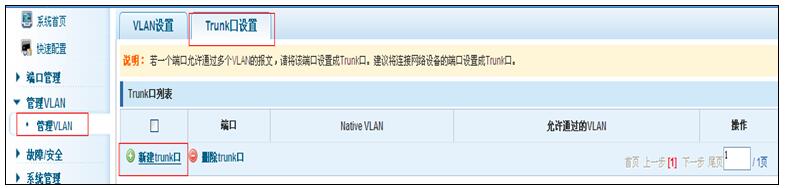

3、在管理VLAN-Trunk口设置，选择新建trunk口，当前4240G和3326GP的接口是24号口，设置24号为trunk口，在允许通过的VLAN中添加 1、 105 .如图7、图8所示：
图7
图8
7、电脑接到13号口，获取的地址192.168.105.100，如图9，图10所示：
图9
图10
