两路由通过WAN口互联的配置方法

文档编号:2152
浏览:1714 评分:7
最后更新于:2016-09-19

 此文档基于 D915W V2.5.2和进取521G V1.7.7的版本


环境描述:

    公司内网有A、B两个路由器,分别接不同连接不同的外线上网,通过WAN2口相连,让两个内网可以互访。
    A路由器LAN口地址为192.168.100.1;B路由器LAN口地址为192.168.200.1

配置步骤:

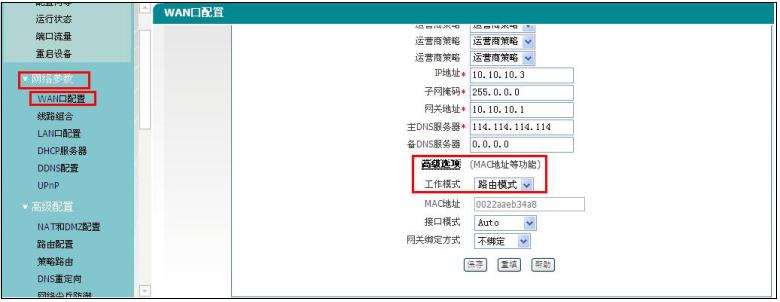

   1、登陆A路由器管理界面,网络参数->WAN口配置,选择WAN口,设置为固定IP地址接入,将IP地址设置为10.10.10.3,并点击高级选项,将工作模式设置为路由模式,如图1和图2


图1


图2

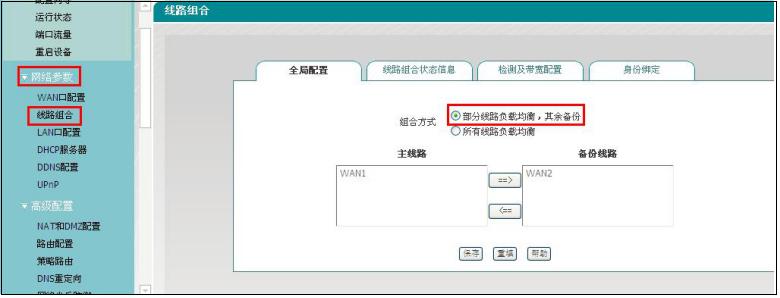

   2、点击网络参数->线路组合,将WAN2口做为备用线路,如图3


图3

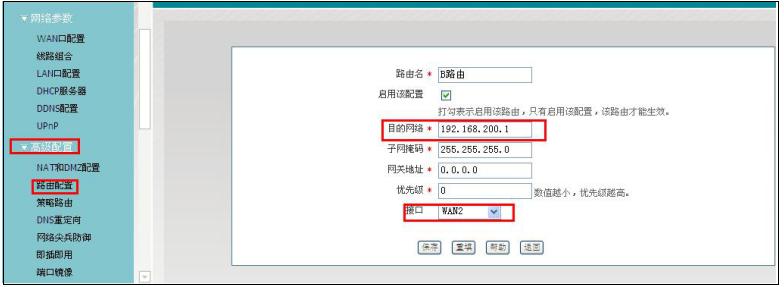

   3、点击高级配置->路由配置,写到对端内网的路由,绑定在WAN2口,如图4


图4

   4、B路由器的配置方法类似,将IP地址设置为10.10.10.2,网关为10.10.10.1,并设置为路由模式,将WAN2口做为备用线路,配置路由,目的网段为192.168.100.1,接口为WAN2口

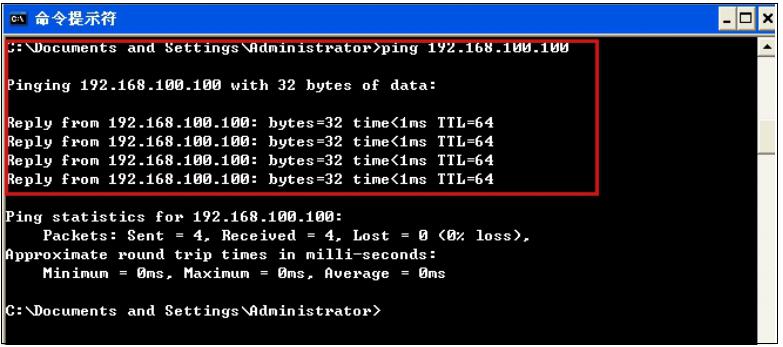

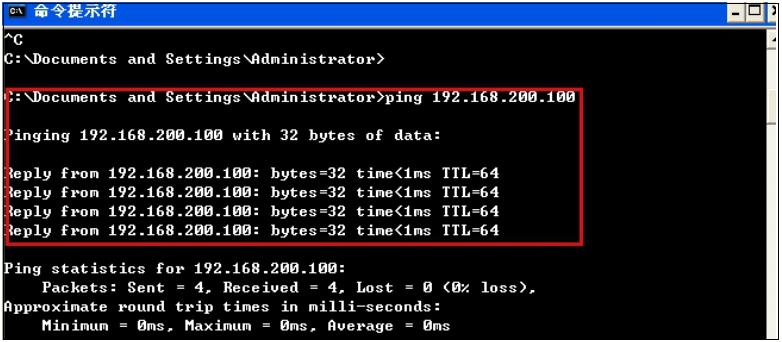

   5、在A、B路由器内网都可以正常ping通对端路由器内网地址,如图5和6


图5


图6
