WX80S结合路由器VLAN子接口功能下发与路由器不同网段的地址上网
文档编号:2149
浏览:5533 评分:7
最后更新于:2016-09-19
此文档基于WX80S V2.6.3的版本和商睿4240G V2.5.2版本
配置需求：
路由器给有线设备下发IP地址，WX80S给无线设备下发不同网段的IP地址，实现有线设备获取192.168.1.1网段和无线设备获取192.168.100.1网段。
操作步骤：
1.登陆设备查看网络参数->DHCP服务器，正常配置DHCP信息，如图1：
图1
2.进入网络参数->VLAN接口配置，新增一个VLAN ID为100,VLAN地址为192.168.100.1的VLAN子接口，设置如：图2
图2

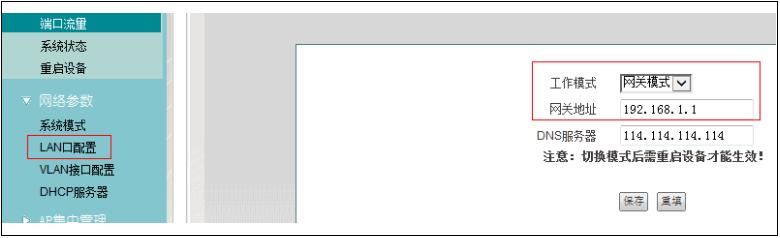

3.进入AC设备->网路参数->系统模式设置工作模式为网关模式，网关地址为路由器LAN口地址192.168.1.1，如图3所示：
图3

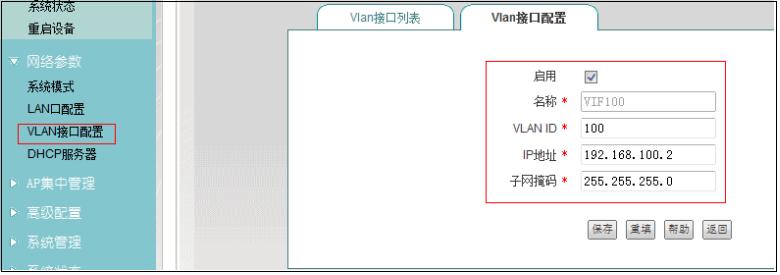

4.进入AC设备->网路参数->VLAN接口设置新增一个VLAN ID为100,VLAN地址为192.168.100.2的VLAN子接口，设置如：图4
图4

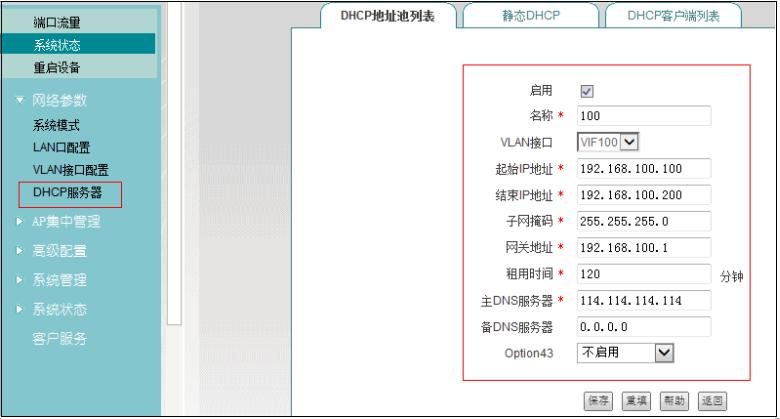

5.进入AC设备->网络参数->DHCP服务器，新建DHCP服务器VLAN接口为VIF100，地址段192.168.100-192.168.200，网关为192.168.100.1，DNS为114.114.114.114，如:图5
图5
6.进入AP集中管理->服务区->新建服务器，填写正常的SSID，无线VLAN ID为100,如：图6
图6

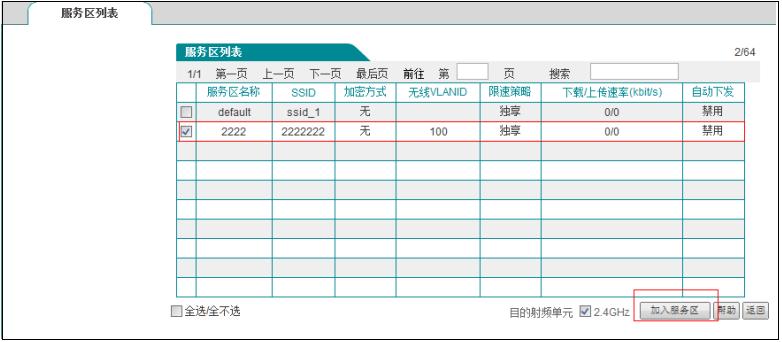

7.进入AP集中管理->AP管理，给AP下发该服务器，如图7：
图7

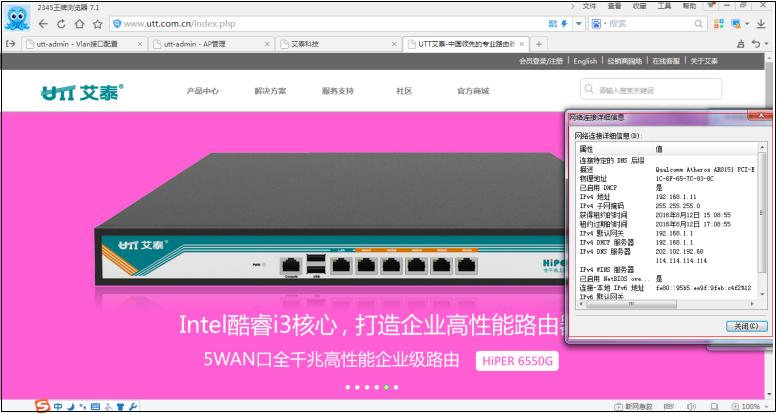

8.测试发现有线用户和无线用户都获取了分别由路由器和AC下发的IP地址，并且都可以正常上网，如：图8、9
图8
图9
注意：AP设备必须要接在AC下面，不可以接在路由器下面，因为路由器的LAN口默认是属于VLAN1的。
