路由器VLAN子接口结合二层管理型交换机给AP下发多网段
文档编号:2100
浏览:7004 评分:6
最后更新于:2016-07-19
需求分析：

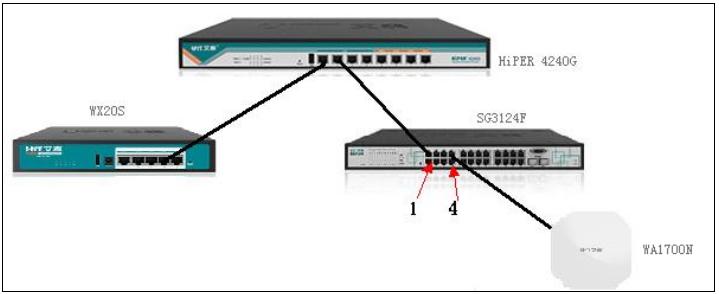

内网有一台4240G路由器，一台AC型号是WX20S，一台SG3124F的管理型交换机，现在希望内网可以在4240G上下发多网段给内部员工使用，拓扑图如下图：
配置方法：

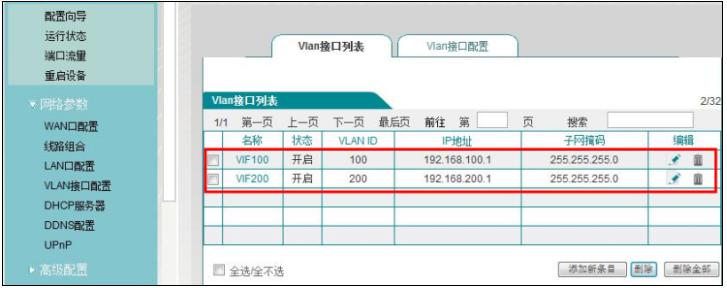

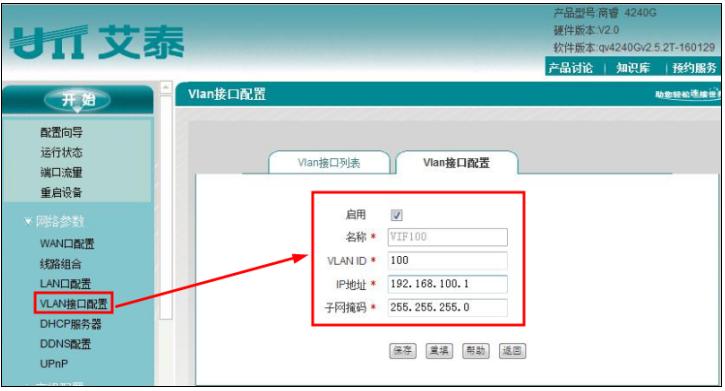

1、登录4240G设备操作界面，网络参数->vlan接口配置，添加vlan 100 、200，如图1、图2所示：
图1
图2

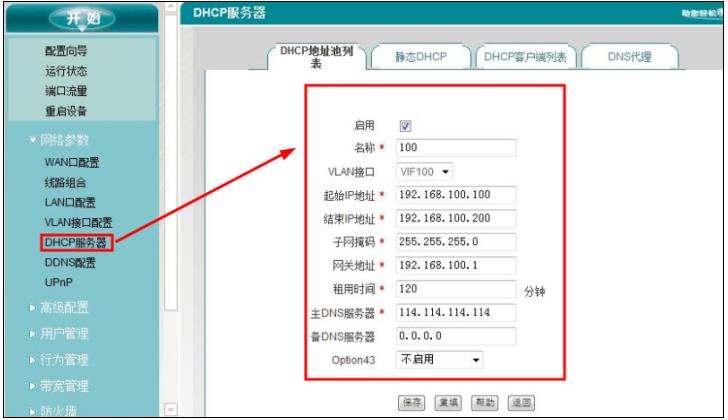

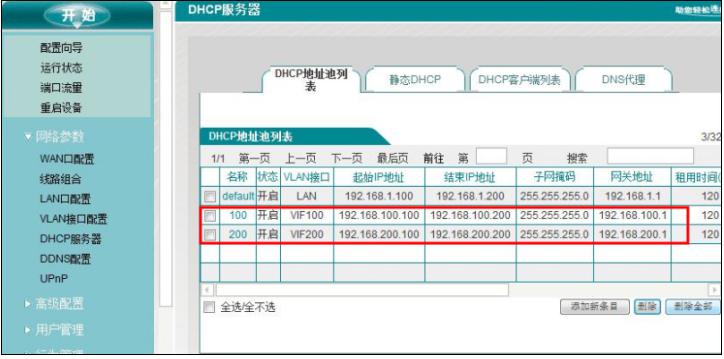

2、网络参数->DHCP服务器，配置dhcp服务器，如图3、图4所示：
图3
图4

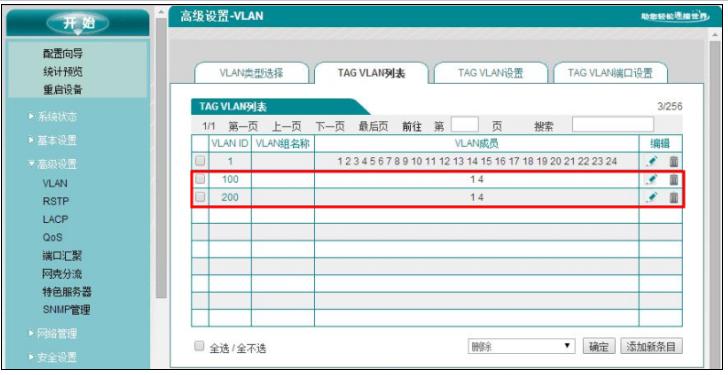

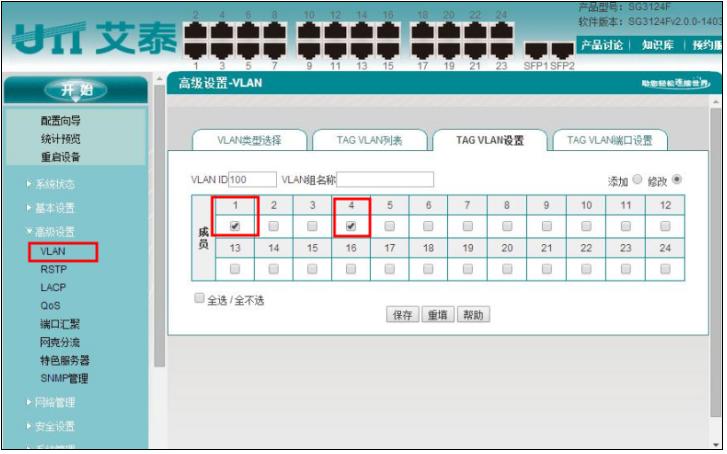

3、登录交换机3124F，高级配置->vlan->tag vlan ，将接口1与接口4划分为1个vlan，如图5所示：
图5

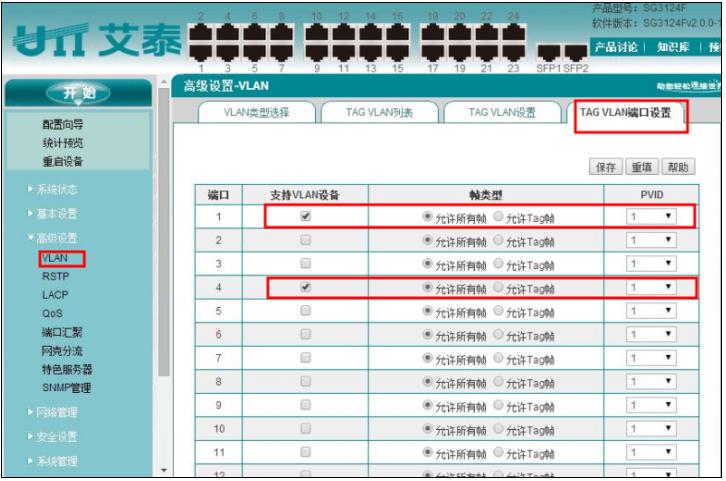

2、划分vlan之后继续在vlan->tag vlan->tag vlan端口设置，将1号接口和4号接口设置为trunk口，如图6、图7所示：
图6
图7

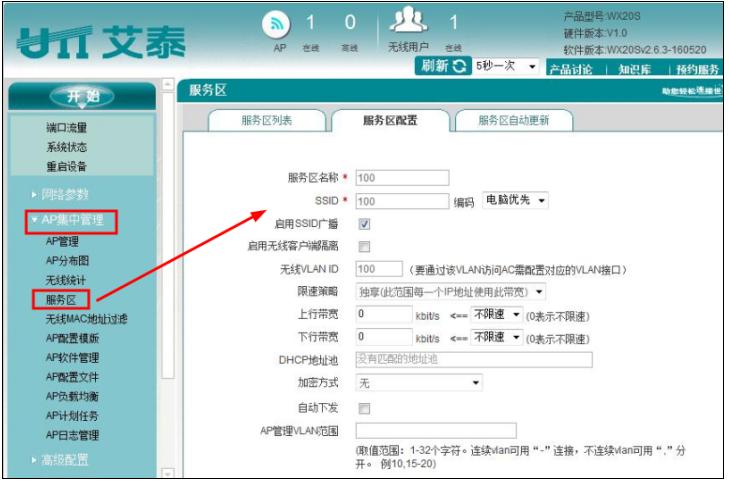

4、登录wx20S，AP集中管理->服务区，配置服务区并下发，如图8、图9所示：
图8
图9

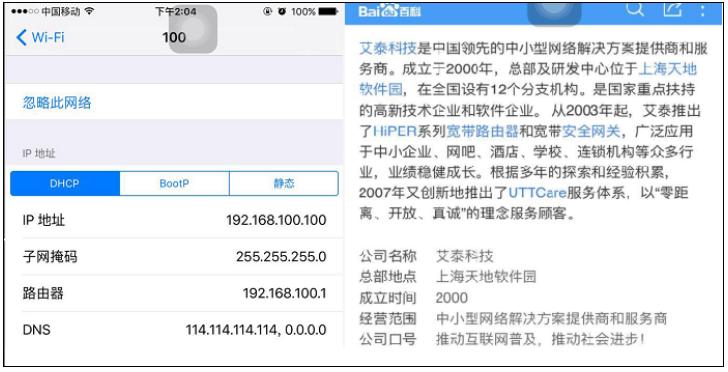

5、配置完成连接ssid 100如图10所示：
图10
