ST3528F页面配置ACL表禁止不同网段互访
文档编号:2000
浏览:4343 评分:5
最后更新于:2016-03-21
此文档基于ST3582F交换机 V2版本
问题描述：
现有环境如下图，外网接入路由器，下接一台ST3528F的三层交换机，划分有VLAN100和VLAN200，均可以正常上网，默认情况下两个VLAN是可以互访的。现要对VLAN100下的IP为192.168.100.5主机禁止访问VLAN200的服务器，服务器IP为192.168.200.254，具体环境如下图:
备注：此环境下三层交换机及路由器已配置完成可以正常上网，此文不做重点介绍，具体可以参考知识库链接：
http://www.utt.com.cn/reference.php?id=1437 http://www.utt.com.cn/reference.php?id=1937
设置步骤：
1、浏览器登录到ST3528F的管理界面，点击ACL配置->命名访问列表->命名扩展访问列表，并进行如下操作如图1所示：
图1
备注：
1） 操作类型为IP过滤
2） 列表名称自己设置，为字符即可，一般方便管理员查看
3） 规则匹配为deny禁止
4） 源地址为VLAN100的IP，目的地址为VLAN200的服务器IP
5） 注意反掩码，有32为二进制数值组成，0为校验，1表示不校验
6） IP优先级范围为0-7，TOS值范围为0-15，值越小，优先级越高
7） IP优先级、TOS值、Time range名称可不配置，默认即可。
2、设置完成后，页面右方会生成系统默认命令，如图2所示：
图2

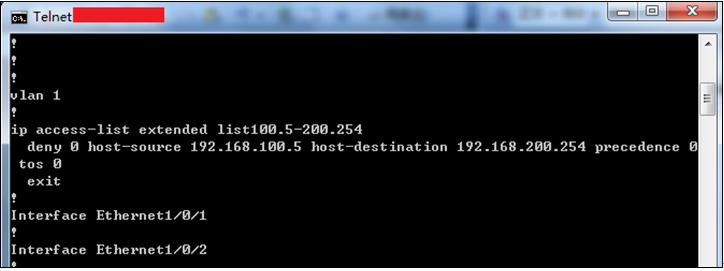

3、配置完成后，可在后台查看到命令已生效，若要删除此ACL，可以在页面删除配置的访问控制列表，如图3和图4所示：
图3
图4
4、主机192.168.100.5最终测试无法访问192.168.200.254的主机，如图5所示：
图5
