艾泰和锐捷路由器建立IPsec
文档编号:1981
浏览:5385 评分:4
最后更新于:2016-02-26
此文档基于D910 2.5.2的版本
用户需求：
用户在总部有一台艾泰D910，分部为锐捷RG-BCR800W，用户需要通过公网建立IPsecVPN，实现两端内网可以互访。艾泰D910的公网地址为192.168.60.41，内网地址为192.168.2.1。锐捷RG-BCR800W公网地址为192.168.60.23，内网地址为192.168.1.1。
配置方法：

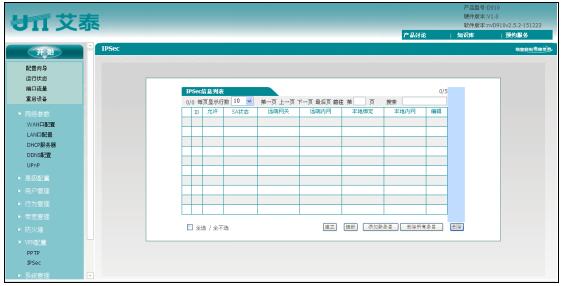

1.首先点击VPN配置->IPsec配置，如图1图所示：
图1

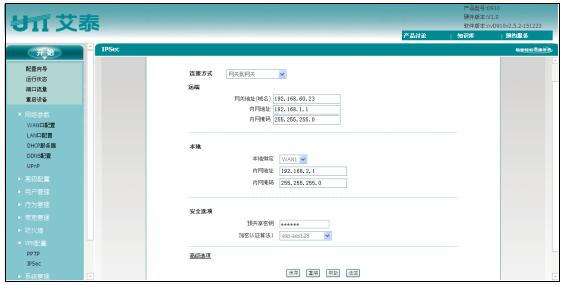

2.点击添加新条目后，配置如图2所示：
图2

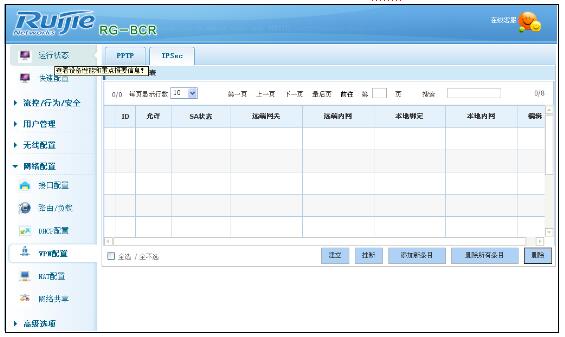

3.在分部的锐捷设备上选择网络配置->VPN配置，选择IPsec，如图3所示：
图3

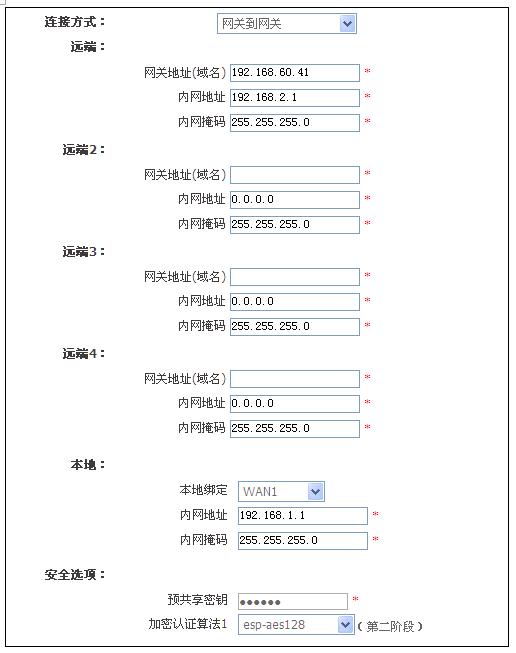

4.在锐捷设备添加新条目后，加密方式必须和艾泰设备一致，配置如图4所示：
图4

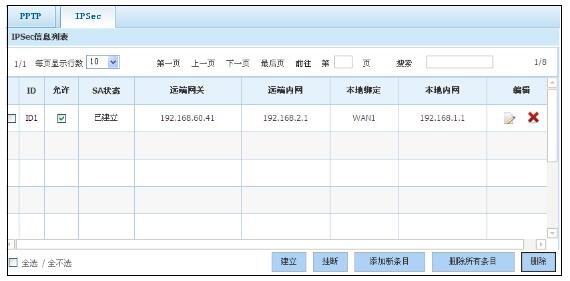

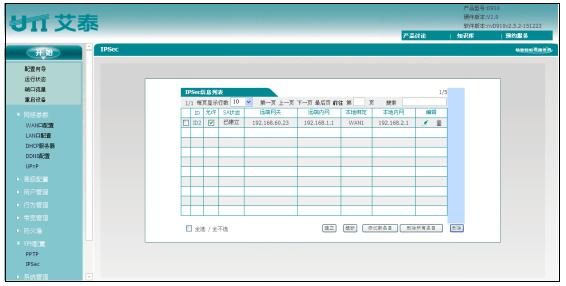

5.至此配置完成后，VPN连接成功，互访正常。如图5-7所示：
图5
图6
图7
备注：VPN建立的时候2端内网必须在不同网段，如果同网段会造成无法访问。
