三层交换机防止内网dhcp服务器冲突
文档编号:1942
浏览:8255 评分:17
最后更新于:2016-01-25
此文档基于ST3528F设备
问题描述：
内网有小路由开启DHCP服务器导致内网DHCP服务器冲突的解决方案
解决步骤：
三层交换机防止内网小路由器的dhcp的功能：
图1
如上图1，Mac-AA 设备为正常用户，连接在交换机非信任端口 1/0/1 上，其通过 DHCP Client
获得 IP 1.1.1.5；DHCP Server 和 GateWay 分别连接在 DCN 交换机的信任端口 1/0/11;
1/0/12 上；恶意用户 Mac-BB 连接在非信任端口 1/0/10 上，试图伪装 DHCP Server（发送
DHCPACK）。在交换机上设置 DHCP snooping 将能有效发现并阻止这种网络攻击。

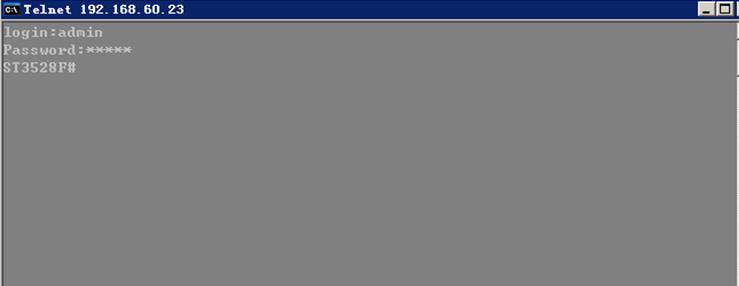

1.登录三层交换机，如图2
图2
2.进入全局模式配置如图3
图3
备注：命令如下
switch#
switch#config
switch(config)#ip dhcp snooping enable
switch(config)#interface ethernet 1/0/11
switch(Config-Ethernet1/0/11)#ip dhcp snooping trust
switch(Config-Ethernet1/0/11)#exit
switch(config)#interface ethernet 1/0/12
switch(Config-Ethernet1/0/12)#ip dhcp snooping trust
switch(Config-Ethernet1/0/12)#exit
switch(config)#interface ethernet 1/0/1-10
switch(Config-Port-Range)#ip dhcp snooping action shutdown
switch(Config-Port-Range)#wr
至此配置完毕。
