一、NAT穿透——HiPER和Netscreen

图6-32 方案——NAT穿透（HiPER和Netscreen）

在本例中，如图6-32所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海分公司和北京总部之间建立IPSec隧道，在北京使用Netscreen；在上海使用HiPER VPN网关。在上海，HiPER通过一个NAT设备连到公共网络，它将所有来自HiPER的数据包的外部包头中的初始IP源地址（200.200.200.163）替换成新地址222.64.25.254。在第一阶段协商过程中，隧道两端设备（HiPER和Netscreen）将检测双方均否都支持NAT-T，NAT是否沿着数据路径出现。地址及预设参数如下：
    上海的HiPER：
WAN口： 200.200.200.163/24
静态网关：200.200.200.254/24
LAN口： 192.168.1.1/24
    北京的Netscreen：
ethernet3口： 202.101.36.46/24
静态网关：202.101.36.1/24
LAN口： 192.168.2.1/24

1.        配置上海的HiPER VPN网关
* 提示：由于Netscreen中，用来进行NAT穿透的UDP封包的端口号为500，因此在本例中，须将“NAT穿透”的参数“端口”配置成500。
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：to_bj
       “设置方式”：自动
       “自动方式”：动态连接到网关
       “远端网关地址（名）”：202.101.36.46
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：WAN（eth2）
       “本地内网地址”：192.168.1.0
       “本地内网掩码”：255.255.255.0
       “本地身份ID”：hipersh@abccompany.com
       “本地身份类型”：Email地址
“预共享密钥”（安全选项）：h1i2p3e4r5
“加密认证算法1”（安全选项）：esp-aes128-sha
高级选项中：
“协商模式”：野蛮模式
“DPD”：选中
“NAT穿透”：选中
“端口”：500
“维持”：20

2.        配置北京的Netcreen
这里只给出基于WEB UI方式下配置Netscreen的方法。
配置接口–安全区段
1）   进入“Network”à“Interfaces”，单击“ethernet7 ”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Trust
“IP Address/Netmask”：192.168.2.1/24
2）   进入“Network”à“Interfaces”，单击“ethernet3”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Untrust
“IP Address/Netmask”：202.101.36.46/24
配置地址
3）   进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：Trust_lan
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.2.0/24
“Zone”：Trust
4）   进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：sh_office
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.1.0/24
“Zone”：Untrust
配置VPN
5）   进入“VPNs”à“AutoKey Advanced”à“Gateway”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Gateway Name”：To_shanghai
“Security Level”：Custom
“Remote Gateway Type”：选中“Dynamic IP Address”
“Peer ID”：hipersh@abccompany.com
“Preshared Key”：h1i2p3e4r5
“Outgoing Interface”：ethernet3
再单击“Advanced”按钮，输入以下高级设置参数：
“Security Level”：Custom
“Phase 1 Proposal”：pre-g2-3des-sha
“Mode（Initiator）”：Aggressive
“Enable NAT-Traversal”：选中
“Keepalive Frequency”：20
然后单击“Return”按钮，返回到上一页，再单击“OK”按钮。
6）   进入“VPNs”à“AutoKey IKE”，单击“New”按钮，再输入以下内容。
“VPN Name”：corp_branch
“Security Level”：Custom
“Remote Gateway”：选中“Predefined”
“Predefined”：to_shanghai
再单击“Advanced”按钮，在“Phase 2 Proposal”中选择“nopfs-esp-aes128-sha”，然后单击“Return”按钮，返回到上一页，再单击“OK”按钮。
配置路由
7）   进入“Network”à“Routing”à“Routing Table”，选中“trust-vr”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Network Address/Netmask”：0.0.0.0/0
“Gateway”：选中
“Interface”：ethernet3（untrust）
“Gateway IP Address”：202.101.36.1
配置策略
8）   进入“Policies”，“From”选中“DMZ”，“To”选中“Untrust”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Source Address”：选中“Address Book”
“Address Book”：Trust_LAN
“Destination Address”：选中“Address Book”
“Address Book”：sh_office
“Service”：ANY
“Action”：Tunnel
“VPN Tunnel”：corp _branch
“Modify matching VPN policy”：选中
“Position at Top”：选中

3.        查看状态
当双方配置完成后，上海的HiPER和北京的Netscreen通过流量或者手工触发建立起IPSec隧道。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-36、表6-37、表6-38所示。
表6-36 NAT穿透（HiPER和Netsceen）－IPSec信息列表
表6-37 NAT穿透（HiPER和Netsceen）－IPSec信息列表（续表6-36）
表6-38 NAT穿透（HiPER和Netsceen）－IPSec信息列表（续表6-37）

从表6-36中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数”均有数值显示，可以看到“本地绑定”显示为“eth2”。
从表6-37中，可以看到 “协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-aes128-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-38中，可以看到“生存时间（剩余）”显示为“00:00:50:45”，表示该SA的剩余有效时间为50分45秒。
2)       查看北京的Netscreen
对于北京的Netscreen来说，可以通过命令get sa查看IPSec隧道的配置及状态信息，具体信息如下所示：
ns208-> get sa
total configured sa: 9
HEX ID S/D Gateway       Port Algorithm     SPI      Life:sec kb Sta   PID vsys
00000025 0< 222.64.25.254 18328 esp:a128/sha1 0xbf4431cf 3294 4093M A/-    29 0
00000025 0> 222.64.25.254 18328 esp:a128/sha1 0x5de8792c 3294 4093M A/-    28 0


二、 L2TP over IPSec ——HiPER和Cisco
由于L2TP构建的VPN隧道不够安全，而IPSec在一些情况下不能通过一些网络设备，比如NAT，及其他防火墙，因此可以考虑把二者结合起来使用。L2TP和IPSec相结合后称为L2TP/IPSec，这是一种安全性极高的技术，用于通过公共网络（如Internet）建立远程访问虚拟专用网络（VPN）连接。
L2TP/IPSec有两种使用形式，即L2TP over IPSec和IPSec over L2TP，两种方式的对比如表6-39所示。


　　　　方式
特征
L2TP over IPSec
IPSec over L2TP
隧道建立顺序
先建立IPSec隧道，再建立L2TP隧道
先建立L2TP隧道，再建立IPSec隧道
协议栈顺序
L2TP位于IPSec上面
IPSec位于L2TP上面
包封装顺序
先封装L2TP，再封装IPSec
先封装IPSec，再封装L2TP
IPSec加密对象
对L2TP封装后的整个数据包加密
仅对用户数据加密，不对L2TP封装信息加密
能否通过NAT或其他防火墙
不一定
能够
L2TP隧道两端地址
内网地址
内网地址
IPSec隧道两端地址
外网地址
内网地址
表6-39 L2TP over IPSec与IPSec over L2TP之比较


本节主要介绍L2TP over IPSec的应用实例，在本例中，如图6-33所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海分公司和北京总部之间采用L2TP over IPSec方式建立VPN隧道。上海使用HiPER VPN网关作为L2TP客户端，同时使其作为IPSec隧道的一端；北京使用Cisco 2611作为L2TP服务器，同时使其作为IPSec隧道的另一端。
图6-33 方案L2TP over IPSec（HiPER和Cisco）
地址如下：
上海的HiPER：
WAN口： 218.82.51.172/24
静态网关：218.82.51.1/24
LAN口： 192.168.1.1/24
北京的Cisco 2611：
        fastethernet0/0口（外网接口）： 135.252.52.240/24
        静态网关：135.252.52.1/24
        fastethernet0/1口（内网接口）： 192.168.2.1/24

1.        配置上海的HiPER VPN网关
   * 提示：由于在L2TP over IPSec方式下，是由L2TP触发IPSec协商，也就是说IPSec加密的对象是L2TP数据包，因此在为HiPER配置IPSec隧道参数时，“远端内网地址”和“本地内网地址”这两个参数均应配置成L2TP隧道的终结地址。本例中，IPSec隧道起始于135.252.52.240，即Cisco 2611的fastethernet0/0口地址；终止于218.82.51.172，即HiPER的WAN口地址。
1)       配置HiPER成为L2TP客户端
在VPN配置—>PPTP/L2TP中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：l2tp_ipsec
       “业务类型”：拨出（客户端）
       “用户名”：l2tp
       “协议类型”：L2TP
       “密码”：test
“确认密码”：test
“密码验证方式”：CHAP
“远端内网IP地址”：192.168.2.0
“远端内网子网掩码”：255.255.255.0
“隧道服务器地址”：135.252.52.240
2)       配置IPSec隧道参数
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：l2tpoipsec
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址（名）”：135.252.52.240
       “远端内网地址”：135.252.52.240
       “远端内网掩码”：255.255.255. 255
       “本地绑定”：WAN1（eth2）
       “本地内网地址”：218.82.51.172
       “本地内网掩码”：255.255.255.255
“预共享密钥”（安全选项）：test
“加密认证算法1”（安全选项）：esp-des
高级选项中：
“协议”（筛选条件）：UDP
       “端口”（筛选条件）：1701
“协商模式”：主模式

2.        配置北京的Cisco 2611路由器
Cisco 2611路由器只支持CLI方式，具体配置如下：
//配置L2TP用户名、口令
username l2tp password 0 testing
//激活vpdn
vpdn enable
//配置vpdn组1
vpdn-group 1
! Default L2TP VPDN group
 accept-dialin
 protocol l2tp
 virtual-template 1
 local name cisco
 lcp renegotiation always
 no l2tp tunnel authentication
//配置第一阶段安全策略
crypto isakmp policy 1
 authentication pre-share
 group 2
//配置预共享密钥
crypto isakmp key testing address 218.82.51.172
//配置第二阶段加密认证算法
crypto ipsec transform-set 1set esp-des
//配置第二阶段安全策略
crypto map l2tpoveripsec 10 ipsec-isakmp
 set peer 218.82.51.172
 set transform-set 1set
 match address 101
//配置外网接口
interface FastEthernet0/0
 ip address 135.252.52.240 255.255.255.0
//将安全策略绑定到外网端口
 crypto map l2tpoveripsec
//配置内网接口
interface FastEthernet0/1
 ip address 192.168.2.1 255.255.255.0
//配置L2TP的虚拟模板
!interface Virtual-Template1
 ip unnumbered FastEthernet0/1
 peer default ip address pool l2tppool
 ppp authentication chap
//配置L2TP拨号用户的地址池
ip local pool l2tppool 200.1.1.1
ip classless
//配置静态路由
ip route 0.0.0.0 0.0.0.0 135.252.52.1
ip route 192.168.1.0 255.255.255.0 200.1.1.1
//配置ACL表，在第二阶段安全策略中引用
access-list 101 permit udp host 135.252.52.240 eq 1701 host 218.82.51.172 eq 1701

3.        查看状态
   当双方配置完成后，上海的HiPER和北京的Cisco通过流量或者手工触发建立起VPN隧道。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>PPTP和L2TP中，查看“PPTP/L2TP信息列表”，得到L2TP隧道的相关配置及状态信息，如表6-40、表6-41所示；同时可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-42、表6-43、表6-44所示。
表6-40 L2TP over IPSec with Cisco — L2TP信息列表
表6-41 L2TP over IPSec with Cisco — L2TP信息列表（续表6-40）
从表6-40中，可以看到“会话状态”显示为“已连接”，“出流量”和“入流量”中均有数值显示；
从表6-41中，可以看到“业务类型”显示为“VPN拨出”，协议类型显示为“L2TP”，是否加密显示为“否”。
表6-42 L2TP over IPSec with Cisco — IPSec信息列表
表6-43 L2TP over IPSec with Cisco — IPSec信息列表（续表6-42）
表6-44 L2TP over IPSec with Cisco — IPSec信息列表（续表6-43）
从表6-42中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”， “外出加密包个数”和“进入解密包个数” 均有数值显示。
从表6-43中，可以看到“本地绑定”显示为“eth2”，“协商模式”显示为“主模式”，“加密认证算法”显示为“esp-des”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-44中，可以看到“生存时间（剩余）”显示为“00:00:43:16”，表示该SA的剩余有效时间为43分16秒。
2)       查看北京的Cisco
对于Cisco 2611路由器来说，可以通过命令show crypto ipsec sa 、show vpdn session及show vpdn tunnel查看VPN隧道配置及状态信息，具体信息如下：
Router#show crypto ipsec sa
interface: FastEthernet0/0
    Crypto map tag: l2tpoveripsec, local addr. 135.252.52.240
   local ident (addr/mask/prot/port): (135.252.52.240/255.255.255.255/17/1701)
   remote ident (addr/mask/prot/port): (218.82.51.172/255.255.255.255/17/1701)
   current_peer: 218.82.51.172
     PERMIT, flags={origin_is_acl,reassembly_needed,parent_is_transport,}
    #pkts encaps: 0, #pkts encrypt: 0, #pkts digest 0
    #pkts decaps: 0, #pkts decrypt: 0, #pkts verify 0
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 135.252.52.240, remote crypto endpt.: 218.82.51.172
     path mtu 1500, ip mtu 1500
     current outbound spi: 0
     inbound esp sas:
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
     outbound ah sas:
     outbound pcp sas:
   local ident (addr/mask/prot/port): (135.252.52.240/255.255.255.255/17/1701)
   remote ident (addr/mask/prot/port): (218.82.51.172/255.255.255.255/17/1701)
   current_peer: 218.82.51.172
     PERMIT, flags={reassembly_needed,}
    #pkts encaps: 16424, #pkts encrypt: 16424, #pkts digest 0
    #pkts decaps: 26886, #pkts decrypt: 26886, #pkts verify 0
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 135.252.52.240, remote crypto endpt.: 218.82.51.172
     path mtu 1500, ip mtu 1500     current outbound spi: 1925811C
     inbound esp sas:
      spi: 0xEB88D4C4(3951613124)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2002, flow_id: 3, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194297/2497)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x4BC16573(1270965619)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2006, flow_id: 7, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194298/2516)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x4D29B2D5(1294578389)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2008, flow_id: 9, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194298/2545)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x31C3DB94(834919316)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2010, flow_id: 11, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194300/2514)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x1FAB2B22(531311394)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2012, flow_id: 13, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194300/2554)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x967E1FD7(2524848087)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2014, flow_id: 15, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4159871/2552)
        IV size: 8 bytes
        replay detection support: N
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x19258116(421888278)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2003, flow_id: 4, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194298/2497)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x19258118(421888280)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2007, flow_id: 8, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194298/2516)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x19258119(421888281)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2009, flow_id: 10, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194298/2545)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x1925811A(421888282)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2011, flow_id: 12, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194300/2514)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x1925811B(421888283)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2013, flow_id: 14, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4194300/2554)
        IV size: 8 bytes
        replay detection support: N
      spi: 0x1925811C(421888284)
        transform: esp-des ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2015, flow_id: 16, crypto map: l2tpoveripsec
        sa timing: remaining key lifetime (k/sec): (4192090/2550)
        IV size: 8 bytes
        replay detection support: N
     outbound ah sas:
     outbound pcp sas:
   local ident (addr/mask/prot/port): (135.252.52.240/255.255.255.255/0/0)
   remote ident (addr/mask/prot/port): (218.82.51.172/255.255.255.255/0/0)
   current_peer: 218.82.51.172
     PERMIT, flags={transport_parent,}
    #pkts encaps: 0, #pkts encrypt: 0, #pkts digest 0
    #pkts decaps: 0, #pkts decrypt: 0, #pkts verify 0
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 135.252.52.240, remote crypto endpt.: 218.82.51.172
     path mtu 1500, ip mtu 1500
     current outbound spi: 0
     inbound esp sas:
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
     outbound ah sas:
outbound pcp sas:
Router#show vpdn session
L2TP Session Information Total tunnels 1 sessions 1
LocID RemID TunID Intf          Username               State Last Chg Fastswitch
13    20    41009 Vi1           hiperl2tp              est    00:19:23 enabled
%No active L2F tunnels
%No active PPTP tunnels
%No active PPPoE tunnels
Router#show vpdn tunnel
L2TP Tunnel Information Total tunnels 1 sessions 1
LocID RemID Remote Name   State Remote Address Port Sessions
41009 3111 4102367       est    218.82.51.172   1701 1
%No active L2F tunnels
%No active PPTP tunnels
%No active PPPoE tunnels


三、　  IPSec over L2TP ——HiPER和Cisco
本节主要介绍IPSec over L2TP的应用实例，在本例中，如图6-34所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海分公司和北京总部之间采用IPSec over L2TP方式建立VPN隧道。上海使用HiPER VPN网关作为L2TP客户端，同时使其作为IPSec隧道的一端；北京使用Cisco 2611作为L2TP服务器，同时使其作为IPSec隧道的另一端。
图6-34 方案——IPSec over L2TP（HiPER和Cisco）
地址如下：
上海的HiPER：
WAN口： 218.82.51.172/24
静态网关：218.82.51.1/24
LAN口： 192.168.1.1/24
北京的Cisco 2611：
        fastethernet0/1口（外网接口）： 135.252.52.240/24
        静态网关：135.252.52.1/24
        fastethernet0/0口（内网接口）： 192.168.2.1/24

1.        配置上海的HiPER VPN网关
* 提示：由于在IPSec over L2TP方式下，IPSec加密的对象是内网用户数据包，故配置IPSec隧道时，“远端内网地址”和“本地内网地址”这两个参数均应配置成两端的内网地址；由于是先建立L2TP隧道，然后再建立IPSec隧道，本地L2TP的虚接口IP地址是200.1.1.1/30，对方L2TP的虚接口IP地址是200.1.1.2/30，因此，“远端网关地址（名）”设为200.1.1.2；同时“本地绑定”应选择为L2TP隧道的“设置名”。
1)       配置HiPER成为L2TP客户端
在VPN配置—>PPTP和L2TP中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
“设置名”：l2tp_cisco
       “业务类型”：拨出（客户端）
       “用户名”：l2tpuser
       “协议类型”：L2TP
       “密码”：test
“确认密码”：test
“密码验证方式”：PAP
“远端内网IP地址”：192.168.2.0
“远端内网子网掩码”：255.255.255.0
“隧道服务器地址”：135.252.52.240
“对端虚接口IP地址”：200.1.1.2
“本地虚接口IP地址”：200.1.1.1
“虚接口子网掩码”：255.255.255.252
2)       配置IPSec隧道参数
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置）：
“设置名”：ipsec_l2tp
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址（名）”：200.1.1.2
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：l2tp_cisco
       “本地内网地址”：192.168.1.0
       “本地内网掩码”：255.255.255. 0
“预共享密钥”（安全选项）：1234
“加密认证算法1”（安全选项）：esp-des-sha

2.        配置Cisco 2611路由器
Cisco 2611路由器只支持CLI方式，具体配置如下：
//配置L2TP隧道的用户名口令
username l2tpuser password 0 test
//激活VPDN
vpdn enable
//配置VPDN组1
vpdn-group 1
! Default L2TP VPDN group
 accept-dialin
 protocol l2tp
 virtual-template 1
 local name Router
 lcp renegotiation always
 no l2tp tunnel authentication
//配置第一阶段安全策略
crypto isakmp policy 1
 authentication pre-share
 group 2
crypto isakmp key cisco1234 address 200.1.1.1
crypto ipsec security-association lifetime seconds 28800
//配置第二阶段加密认证算法
crypto ipsec transform-set 1set esp-des esp-sha-hmac
//配置第二阶段安全策略
crypto map ipsecoverl2tp 10 ipsec-isakmp
 set peer 200.1.1.1
 set transform-set 1set
 match address 124
//配置外网的接口地址
interface FastEthernet0/0
 ip address 135.252.52.240 255.255.255.0
//配置内网的接口地址
interface FastEthernet0/1
 ip address 192.168.2.1 255.255.255.0
//配置L2TP隧道参数
interface Virtual-Template1
 ip address 200.1.1.2 255.255.255.252
 peer default ip address pool l2tppool
 ppp authentication pap
//将安全策略绑定到L2TP上
 crypto map ipsecoverl2tp
//配置分配给L2TP隧道对端的虚接口IP地址
ip local pool l2tppool 200.1.1.1
ip classless
//配置路由
ip route 0.0.0.0 0.0.0.0 135.252.52.1
ip route 192.168.1.0 255.255.255.0 200.1.1.1
//配置ACL表，被安全策略引用
access-list 124 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255

3.        查看状态
当双方配置完成后，上海的HiPER和北京的Cisco通过流量或者手工触发建立起VPN隧道。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>PPTP和L2TP中，查看“PPTP/L2TP信息列表”，得到L2TP隧道的相关配置及状态信息，如表6-45、表6-46所示；同时可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-47、表6-48、表6-49所示。
表6-45 L2TP over IPSec with Cisco — L2TP信息列表

表6-46 L2TP over IPSec with Cisco — L2TP信息列表（续表6-45）

从表6-45中，可以看到“会话状态”显示为“已连接”，“出流量”和“入流量”中均有数值显示；
从表6-46中，可以看到“业务类型”显示为“VPN拨出”，协议类型显示为“L2TP”，是否加密显示为“否”。

表6-47 L2TP over IPSec with Cisco — IPSec信息列表

表6-48 L2TP over IPSec with Cisco — IPSec信息列表（续表6-47）
表6-49 L2TP over IPSec with Cisco — IPSec信息列表（续表6-48）

从表6-47中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”， “外出加密包个数”和“进入解密包个数” 均有数值显示。
从表6-48中，可以看到“本地绑定”显示为“l2tp_cisco”，“协商模式”显示为“主模式”，“加密认证算法”显示为“esp-des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-49中，可以看到“生存时间（剩余）”显示为“00:00:33:27”，表示该SA的剩余有效时间为33分27秒。
2)       查看北京的Cisco 2611
对于Cisco 2611路由器来说，可以通过命令show crypto ipsec sa 、show vpdn session及show vpdn tunnel查看VPN隧道配置及状态信息，具体信息如下：
Router#show crypto ipsec sa
interface: Virtual-Template1
    Crypto map tag: ipsecoverl2tp, local addr. 200.1.1.2
   local ident (addr/mask/prot/port): (192.168.2.0/255.255.255.0/0/0)
   remote ident (addr/mask/prot/port): (192.168.1.0/255.255.255.0/0/0)
   current_peer: 200.1.1.1
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 8264, #pkts encrypt: 8264, #pkts digest 8264
    #pkts decaps: 13498, #pkts decrypt: 13498, #pkts verify 13498
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 200.1.1.2, remote crypto endpt.: 200.1.1.1
     path mtu 1500, ip mtu 1500
     current outbound spi: 67302C6
     inbound esp sas:
      spi: 0xD0A2AB13(3500321555)
        transform: esp-des esp-sha-hmac ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2000, flow_id: 1, crypto map: ipsecoverl2tp
        sa timing: remaining key lifetime (k/sec): (4177340/3112)
        IV size: 8 bytes
        replay detection support: Y
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x67302C6(108200646)
        transform: esp-des esp-sha-hmac ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2001, flow_id: 2, crypto map: ipsecoverl2tp
        sa timing: remaining key lifetime (k/sec): (4193392/3103)
        IV size: 8 bytes
        replay detection support: Y
     outbound ah sas:
     outbound pcp sas:
interface: Virtual-Access2
    Crypto map tag: ipsecoverl2tp, local addr. 200.1.1.2
   local ident (addr/mask/prot/port): (192.168.2.0/255.255.255.0/0/0)
   remote ident (addr/mask/prot/port): (192.168.1.0/255.255.255.0/0/0)
   current_peer: 200.1.1.1
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 8264, #pkts encrypt: 8264, #pkts digest 8264
    #pkts decaps: 13498, #pkts decrypt: 13498, #pkts verify 13498
    #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0, #pkts decompress failed: 0
    #send errors 0, #recv errors 0
     local crypto endpt.: 200.1.1.2, remote crypto endpt.: 200.1.1.1
     path mtu 1500, ip mtu 1500
     current outbound spi: 67302C6
     inbound esp sas:
      spi: 0x86398c72(3500321555)
        transform: esp-des esp-sha-hmac ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2000, flow_id: 1, crypto map: ipsecoverl2tp
        sa timing: remaining key lifetime (k/sec): (4177340/3103)
        IV size: 8 bytes
        replay detection support: Y
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x40f05ef0(108200646)
        transform: esp-des esp-sha-hmac ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2001, flow_id: 2, crypto map: ipsecoverl2tp
        sa timing: remaining key lifetime (k/sec): (4193392/3103)
        IV size: 8 bytes
        replay detection support: Y
     outbound ah sas:
     outbound pcp sas:
Router#show vpdn session
L2TP Session Information Total tunnels 1 sessions 1
LocID RemID TunID Intf          Username               State Last Chg Fastswitch
13    3     14588 Vi2           l2tpuser               est    00:08:40 enabled
%No active L2F tunnels
%No active PPTP tunnels
%No active PPPoE tunnels
Router#show vpdn tunnel
L2TP Tunnel Information Total tunnels 1 sessions 1
LocID RemID Remote Name   State Remote Address Port Sessions
14588 3094 4102367       est    218.82.51.172   1024 1
%No active L2F tunnels
%No active PPTP tunnels
%No active PPPoE tunnels


        稍具规模的企业都不会只有一个办公场所，而是具有总部、分公司、办事处、工厂等多个业务点。解决位于不同地点的分支机构网络互联互通的一种比较好的方法，就是采用多分支机构IPSec的解决方案。
图6-35 多分支机构IPSec

本例中，如图6-35所示，假设一个企业的中心点位于上海，有位于广州、北京和成都的三个分支机构。广州、北京和成都的分支机构需要和上海总部通过公共网络建立安全的IPSec隧道。其中，上海、北京以及广州均使用HiPER VPN网关；成都使用Netscreen。上海的HiPER通过PPoE获得固定地址上网，广州的HiPER采用ADSL的PPPoE拨号上网，成都的分支机构是ISP分配的固定的IP地址，而北京的分支机构则是通过一个ISP动态获取地址，而且该地址还经过NAT设备连接到公共网络。这三个分支机构和总部的IPSec连接都采用ESP的3DES加密，SHA-1认证，预共享密钥是“abccompanysecret”。地址分配如下：
上海的HiPER：
WAN口地址：222.67.4.157/24
LAN口地址：192.168.123.1/24
广州的HiPER：
LAN口地址：192.168.1.1/24
北京的HiPER：
WAN口地址：200.200.200.144/24
NAT设备转化后地址：218.82.50.98/24
LAN口地址：192.168.14.1/24
成都的Netscreen
WAN口地址：202.101.36.46/24
内网地址：172.16.10.1/24
1.        配置上海的HiPER VPN网关
1)       配置上海到广州的IPSec隧道参数
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：sh_to_gz
       “设置方式”：自动
       “自动方式”：对方动态连接到本地
       “远端网关地址（名）”：0.0.0.0
       “远端内网地址”：192.168.1.0
       “远端内网掩码”：255.255.255.0
“身份ID”：gz@abccompany.com
“身份类型”：Email地址
       “本地绑定”：PPPoE
       “本地内网地址”：192.168.123.0
       “本地内网掩码”：255.255.255.0
“预共享密钥”（安全选项）：abccompanysecret
“加密认证算法1”（安全选项）：esp-3des-sha
2)       配置上海到北京的IPSec隧道参数
       “设置名”：sh_to_bj
       “设置方式”：自动
       “自动方式”：对方动态连接到本地
       “远端网关地址（名）”：0.0.0.0
       “远端内网地址”：192.168.14.0
       “远端内网掩码”：255.255.255.0
“远端身份ID”：bj@abccompany.com
“身份类型”：Email地址
       “本地绑定”：PPPoE
       “本地内网地址”：192.168.123.0
       “本地内网掩码”：255.255.255.0
       “预共享密钥”（安全选项）：abccompanysecret
“加密认证算法1”（安全选项）：esp-3des-sha
3)       配置上海到成都的IPSec隧道参数
       “设置名”：sh_to_cd
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址（名）”：202.101.36.46
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：PPPoE
       “预共享密钥”（安全选项）：abccompanysecret
“加密认证算法1”（安全选项）：esp-3des-sha
2.        配置广州的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：gz_to_sh
       “设置方式”：自动
       “自动方式”：动态连接到网关
       “远端网关地址（名）”：222.67.4.157
       “远端内网地址”： 192.168.123.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：PPPoE
       “本地内网地址”：192.168.1.0
       “本地内网掩码”：255.255.255.0
       “本地身份ID”：gz@abccompany.com
“本地身份类型”：Email地址
“预共享密钥”（安全选项）：abccompanysecret
“加密认证算法1”（安全选项）：esp-3des-sha
高级选项中：
“协商模式”：野蛮模式
“DPD”：选中
“NAT穿透”：选中
3.        配置北京的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：bi_to_sh
       “设置方式”：自动
       “自动方式”：动态连接到网关
       “远端网关地址（名）”：222.67.4.157
       “远端内网地址”：192.168.123.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：WAN1（eth2）
       “本地内网地址”：192.168.14.0
       “本地内网掩码”：255.255.255.0
       “本地身份ID”：bj@abccompany.com
“本地身份类型”：Email地址
“预共享密钥”（安全选项）：abccompanysecret
“加密认证算法1”（安全选项）：esp-3des-sha
4.        配置成都的Netscreen
这里只给出基于WEB UI方式下配置Netscreen的方法。
配置接口–安全区段
1)        进入“Network”à“Interfaces”，单击“ethernet7 ”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Trust
“IP Address/Netmask”：192.168.2.1/24
2)        进入“Network”à“Interfaces”，单击“ethernet3”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Untrust
“IP Address/Netmask”：202.101.36.46/24
配置地址
3)        进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：Trust_LAN
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.2.0/24
“Zone”：Trust
4)        进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：sh_office
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.123.0/24
“Zone”：Untrust
配置VPN
5)        进入“VPNs”à“AutoKey Advanced”à“Gateway”，单击“New”按钮，再输入以下内容。
“Gateway Name”：To_shanghai
“Security Level”：Custom
“Remote Gateway Type”：选中“Static IP Address”
“IP Address/Hostname”：222.67.4.157
“Preshared Key”：abccompanysecrect
“Outgoing Interface”：ethernet3
单击“Advanced”按钮，再输入以下高级设置参数：
“Security Level”：Custom
“Phase 1 Proposal”：pre-g2-3des-sha
“Mode（Initiator）”：Main
然后单击“Return”按钮，返回到上一页，再单击“OK”按钮。
6)        进入“VPNs”à“AutoKey IKE”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“VPN Name”：corp_branch
“Security Level”：Compatible
“Remote Gateway”：选中“Predefined”
“Predefined”：To_shanghai
配置路由
7)        进入“Network”à“Routing”à“Routing Table”，选中“trust-vr”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Network Address/Netmask”：0.0.0.0/0
“Gateway”：选中
“Interface”：ethernet3（untrust）
“Gateway IP Address”：202.101.36.1
配置策略
8)        进入“Policies”，“From”选中“Trust”，“To”选中“Untrust”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Source Address”：选中“Address Book”
“Address Book”：Trust_LAN
“Destination Address”：选中“Address Book”
“Address Book”：sh_office
“Service”：ANY
“Action”：Tunnel
“VPN Tunnel”：corp_branch
“Modify matching VPN policy”：选中
“Position at Top”：选中
5.        查看状态
当各分支机构通过流量或者手工触发建立起IPSec隧道，对于上海、广州和北京的HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息。
1)       查看上海的HiPER
如表6-50、表6-51、表6-52所示，为上海的HiPER的IPSec隧道的相关信息。
表6-50 多分支IPSec隧道（上海）— IPSec信息列表
表6-51 多分支IPSec隧道（上海）— IPSec信息列表（续表6-50）
表6-52 多分支IPSec隧道（上海）— IPSec信息列表（续表6-51）

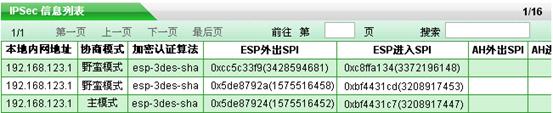

从表6­-50中，可以看到三条隧道的“设置方式”均显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“本地加密包个数”均有数值显示，本地绑定均显示为“PPPOE”，广州的HiPER当前获得的外网地址为“50.50.50.6”（对应于“设置名”为“sh_to_gz”的“远端网关”），北京的HiPER当前使用的外网地址为经NAT转化后获得的地址“218.82.50.98”（对应于“设置名”为“sh_to_bj”的“远端网关”）。
从表6-51中，可以看到隧道“sh_to_gz”和“sh_to_bj”的“协商模式”均为“野蛮模式”，而隧道“sh_to_cd”的“协商模式”为“主模式”，三条隧道的“加密认证算法”均为“esp-3des-sha”、“ESP外出SPI”和“ESP进入SPI”均显示为自动协商时得到的数值。
从表6-52中，可以看到三条隧道的“生存时间（剩余）”分别显示为“00:00:22:00”、“00:00:51:22”及“00:00:47:49”，表示对应SA的剩余有效时间分别为22分00秒、51分22秒及47分49秒。
2)       查看广州的HiPER
如表6-53、表6-54、表6-55所示，为广州的HiPER的IPSec隧道的相关信息。
表6-53 多分支IPSec隧道（广州）— IPSec信息列表
表6-54 多分支IPSec隧道（广州）— IPSec信息列表（续表6-53）
表6-55 多分支IPSec隧道（广州）— IPSec信息列表（续表6-54）
从表6-53中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数” 均有数值显示，“本地绑定”显示为“PPPOE”。
从表6-54中，可以看到“协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-3des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-55中，可以看到“生存时间（剩余）”显示为“00:00:52:15”，表示该SA的剩余有效时间为52分15秒。
3)       查看北京的HiPER
如表6-56、表6-57、表6-58所示，为北京的HiPER的IPSec隧道的相关信息。
表6-56 多分支IPSec隧道（北京）— IPSec信息列表

表6-57 多分支IPSec隧道（北京）— IPSec信息列表（续表6-56）
表6-58 多分支IPSec隧道（北京）— IPSec信息列表（续表6-57）
从表6-56中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数” 均有数值显示，“本地绑定”显示为“eth2”。
从表6-57中，可以看到“协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-3des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-58中，可以看到“生存时间（剩余）”显示为“00:00:53:49”，表示该SA的剩余有效时间为53分49秒。

4)       查看成都的Netscreen
对于成都的Netscreen来说，可以通过命令get sa查看IPSec隧道的配置及状态信息，具体信息如下所示：
ns208-> get sa
total configured sa: 4
HEX ID S/D Gateway     Port  lgorithm     SPI      Life:sec kb Sta   PID vsys
00000025 0< 222.67.4.157     500 esp:3des/sha1 0x5de87924 1963 4095M A/-    25 0
00000025 0> 222.67.4.157     500 esp:3des/sha1 0xbf4431c7 1963 4095M A/-    24 0




   2024 ©上海艾泰科技有限公司 版权所有 沪ICP备05037453号-1



      沪公网安备 31011702003579号
