IPSec自动配置实例（HiPER ReOS 2008 VPN配置手册）

文档编号:192
浏览:13836 评分:31
最后更新于:2008-08-15

　　现实世界中应用的大量例子是自动密钥管理，正如我们前面讨论到的情况，自动密钥管理方式下，由于网关和网关的地址静态或者动态的具体情况，可以分为三种：网关到网关（也就是静态到静态），动态连接到本地（也就是对方动态，本地静态）动态连接到网关（也就是对方是静态，本地是动态）。本章节按照这三种情况分别给出配置实例。


网关到网关的形式是IPSec隧道的两端都具备有固定的IP地址。以下的例子包括了HiPER和HiPER，HiPER和Windows XP，HiPER和Cisco，HiPER和Netscreen等。
一、 HiPER和HiPER
图6-10 方案——HiPER和HiPER自动方式（网关到网关）

在本例中，如图6-10所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海和北京办公室之间建立IPSec隧道，上海和北京的网关都使用HiPER VPN网关。对“第一阶段”和“第二阶段”安全级别的配置：“第一阶段”使用HiPER的缺省策略，并对“第二阶段”选择策略“esp-aes256-md5-ah-sha”。预共享密钥是testing。地址如下：
上海的HiPER：
WAN口： 218.82.51.172/24
静态网关：218.82.51.1/24
LAN口： 192.168.1.1/24
北京的HiPER：
WAN口： 135.252.52.240/24
静态网关：135.252.52.1
LAN口： 192.168.2.1/24
1.        配置上海的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：sh_bj
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址(名)”：135.252.52.240
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
    “本地绑定”：WAN1（eth2）
       “本地内网地址”：192.168.1.0
       “本地内网掩码”：255.255.255.0
“预共享密钥”（安全选项）：testing
“加密认证算法1”（安全选项）：esp-aes256-md5-ah-sha

2.        配置北京的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：bj_sh
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址（名）”：218.82.51.172
       “远端内网地址”：192.168.1.0
       “远端内网掩码”：255.255.255.0
    “本地绑定”：WAN1（eth2）
       “本地内网地址”：192.168.2.0
       “本地内网掩码”：255.255.255.0
“预共享密钥（安全选项）”：testing
“加密认证算法1（安全选项）”：esp-aes256-md5-ah-sha

3.        查看状态
当双方配置完成后，上海和北京的HiPER通过流量或者手工触发建立起IPSec隧道。可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-11、表6-12、表6-13所示（此处以上海的HiPER为例进行说明，北京的HiPER类似）。
表6-11 网关到网关（HiPER和HiPER）—IPSec信息列表

表6-12 网关到网关（HiPER和HiPER）—IPSec信息列表（续表6-11）

表6-13网关到网关（HiPER和HiPER）—IPSec信息列表（续表6-12）

从表6-11中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数”均有数值显示，“本地绑定”显示为“eth2”。
从表6-12中，可以看到“协商模式”显示为“主模式”，“加密认证算法”显示为“esp-aes256-md5-ah-sha”，“ESP外出SPI”、“ESP进入SPI”、“AH外出SPI”及“AH进入SPI”均显示为自动协商时得到的数值。
从表6-13中，可以看到“生存时间（剩余）”显示为“00:00:59:02”，表示该SA的剩余有效时间为59分02秒。

二、HiPER和Windows 2000
图6-11 方案——HiPER和Windows 2000自动方式（网关到网关）

在本例中，如图6-11所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在HiPER VPN网关和Windows 2000之间建立IPSec隧道。预共享密钥是hiper123。地址如下：
HiPER：
WAN口：200.200.200.134/24
LAN口： 192.168.1.133/24
Windows 2000：
第一块网卡：200.200.200.200/24
第二块网卡：192.168.111.3/24

1.        配置HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：to_win2K
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址（名）”：200.200.200.200
       “远端内网地址”：192.168.111.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：WAN1（eth2）
       “本地内网地址”：192.168.1.0
       “本地内网掩码”：255.255.255.0
“预共享密钥（安全选项）”：hiper123
“加密认证算法1（安全选项）”：esp-3des-sha

2.        配置Windows 2000
1)        点击Windows 2000的“开始”à“运行”，输入命令：secpol.msc。
2)        右击“IP安全策略，在本地计算机”，选择“创建IP安全策略”。
3)        单击“下一步”按钮，在“名称”中输入“to_hiper IPSec Policy”，也可以在“描述”中输入更多的内容。
4)        取消“激活默认响应规则”的选中，单击“下一步”按钮。
5)        保留选项“编辑属性”的选中，单击“完成”按钮。
6)        配置密钥交换内容：
a）   右击“to_hiper IPSec Policy”，然后选择“属性”。
b）   在“常规”属性页面，单击“高级”选项，进入“密钥交换设置”界面，如图6-12所示。
图6-12 密钥交换设置界面

c）   查看密钥的生存时间，选中“主密钥完全向前保密”。
d）   单击“方法”按钮，进入页面“密钥交换安全措施”，保留第一条措施，其余删除。
e）   单击“编辑”按钮，进入“IKE安全算法”界面（如图6-13），编辑IKE的策略：“完整性算法”选择SHA1，“加密算法”选择“3DES”，“Diffie-Hellman小组”选择“中（2）”。
图6-13 IKE安全算法界面

f）    保存上述配置，并关闭“to_hiper IPSec Policy属性”界面。
7)        创建win2K到HiPER的IP Filter列表：
a）   右击“IP安全策略，在本地计算机”，单击“管理IP筛选器表和筛选器操作”。
b）   进入“管理IP筛选器列表”页面，单击“添加”按钮。
c）   在“名称”中输入“win2K to hiper IP Filter List”，也可在“描述”输入更多的内容。
d）   选择“使用“添加向导””选项，并单击“添加”按钮。
e）   在“IP筛选器向导”界面，单击“下一步”按钮，进入如图6-14所示界面。

图6-14 筛选器向导（IP通信源）界面

f）    在“源地址”中选择“一个特定的IP子网”，在“IP地址”中输入“192.168.111.0”，在“子网掩码”中输入“255.255.255.0”，单击“下一步”按钮，进入如图6-15所示界面。
图6-15 筛选器向导（IP通信目标）界面

g）   在“目标地址”中选择“一个特定的IP子网”，在“IP地址”中输入“192.168.1.0”，在“子网掩码”中输入“255.255.255.0”，单击“下一步”按钮，进入如图6-16所示界面。

图6-16 筛选器向导（IP协议类型）界面

h）   在“选择协议类型”中选择“任意”，单击“下一步”按钮。
i）    选中“编辑属性”，单击“完成”按钮。
j）    在“筛选器属性”界面，如图6-17所示，禁用“镜像”，单击“确定”按钮。
图6-17 筛选器属性（寻址）界面（一）

8)        创建HiPER 到win2K 的IP Filter列表
a）   右击“IP安全策略，在本地计算机”，单击“管理IP筛选器表和筛选器操作”。
b）   进入“管理IP筛选器列表”页面，单击“添加”按钮。
c）   在“名称”中输入“hiper to win2K IP Filter”，也可在“描述”输入更多的内容。
d）   选择“使用“添加向导””选项，并单击“添加”按钮。
e）   在“IP筛选向导”页面，单击“下一步”按钮。
f）    在“源地址”中选择“一个特定的IP子网”，在“IP地址”中输入“192.168.1.0”，在“子网掩码”中输入“255.255.255.0”，单击“下一步”按钮。
g）   在“目标地址”中选择“一个特定的IP子网”，在“IP地址”中输入“192.168.111.0”，在“子网掩码”中输入“255.255.255.0”，单击“下一步”按钮。
h）   在“选择协议类型”中选择“任意”，单击“下一步”按钮。
i）    选中“编辑属性”，单击“完成”按钮。
j）    在“筛选器属性”界面，如图6-18所示，禁用“镜像”，单击“确定”按钮。
图6-18 筛选器属性（寻址）界面（二）

9)        创建win2K到HiPER的Filter动作
a）   右击“IP安全策略，在本地计算机”，选择“管理IP筛选器表和筛选器操作”。
b）   进入“管理筛选器操作”页面。
c）   取消“使用“添加向导””选项的选中，并单击“添加”按钮。
d）   进入“安全措施”属性页面，选择“协商安全”，并单击“添加”按钮。
e）   选择“自定义”，并单击“设置”按钮，进入如图6-19所示界面。

图6-19 自定义安全措施设置界面
f）    选中“数据完整性和加密（ESP）”，同时“完整性算法”选择“SHA1”，“加密算法”选择“3DES”。
g）   选中“生成新密钥间隔”，并保持为缺省值3600秒。
h）   保存配置生效，回到“管理筛选器操作”界面。
i）    选中“新筛选器操作”，单击“编辑”按钮，进入如图6-20所示界面。
图6-20 新筛选操作属性（安全措施）界面

j）    确保选项“接受不安全的通讯，但总是用IPSec响应”和“允许和不支持IPSec的计算机进行不安全的通讯”及“会话密钥完全向前保密”未被选中。

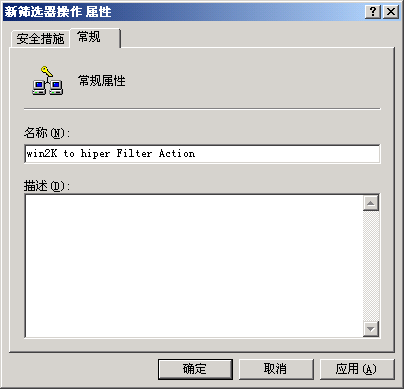

k）   进入“常规”属性界面（图6-21），在“名称”中填入“win2K to hiper Filter Action”，单击“确定”按钮。
图6-21 新筛选操作属性（常规）界面

10)     创建win2000到HiPER的隧道规则
a）   双击“to_hiper IPSec Policy”，进入“规则”属性页面。
b）   选中“使用“添加向导””选项，单击“添加”按钮，单击“下一步”按钮，进入如图6-22所示界面，选中“隧道终点由此IP地址指定”，填入“200.200.200.134”。
图6-22 安全规则向导界面（一）

c）   单击“下一步”按钮，进入如图6-22所示界面，选中“局域网（LAN）”。
图6-23 安全规则向导界面（二）

d）   单击“下一步”按钮，进入如图6-24所示界面，选中“此字符串用来保护密钥交换（预共享密钥）”，并填入“hiper123”作为预共享密钥值。
图6-24 IP安全策略向导界面

e）   单击“下一步”按钮，进入如图6-25所示界面，在“IP筛选器列表”中选中“win2K to hiper IP Filter”。
图6-25 安全规则向导界面（三）

f）    单击“下一步”按钮，进入如图6-26所示界面，在“IP筛选器列表”中选中“win2K to hiper Filter Action”。
图6-26 安全规则向导界面（四）

g）   保存所设配置，使配置生效。
11)     创建HiPER到win2000 隧道规则
a）   双击“to_hiper IPSec Policy”，进入“规则”属性页面。
b）   选中“使用“添加向导””选项，单击“添加”按钮，单击“下一步”按钮，选中“隧道终点由此IP地址指定”，填入“200.200.200.200”。
c）   单击“下一步”按钮，“网络类型”选则“局域网（LAN）。
d）   单击“下一步”按钮，选中“此字符串用来保护密钥交换（预共享密钥）”，并填入“hiper123”作为预共享密钥值。
e）   单击“下一步”按钮，在“IP筛选器列表”中选中“hiper to win2K IP Filter”。
f）    单击“下一步”按钮，在“IP筛选器列表”中选中“win2K to hiper Filter Action”。
g）   保存所设配置，使配置生效。
12)     激活win2000到HiPER的IPSec策略
右击“to_hiper IPSec Policy”，单击“指派”，策略激活。

3.        查看状态
当双方配置完成后，HiPER和Windows 2000通过流量或者手工触发建立起IPSec隧道。对于HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-14、表6-15、表6-16所示所示。
表6-14 网关到网关（HiPER和Win2000）—IPSec信息列表

表6-15网关到网关（HiPER和Win2000）—IPSec信息列表（续表6-14）

表6-16网关到网关（HiPER和Win2000）—IPSec信息列表（续表6-15）

从表6-14中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数”均有数值显示。
从表6-15中，可以看到“本地绑定”显示为“eth2”，“协商模式”显示为“主模式”，“加密认证算法”显示为“esp-3des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-16中，可以看到“生存时间（剩余）”显示为“00:00:56:00”，表示该SA的剩余有效时间为56分00秒。

三、HiPER和Cisco

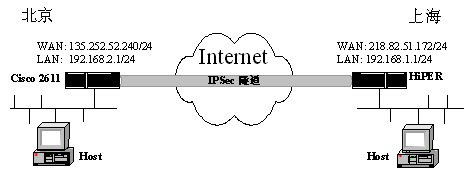

图6-27 方案——HiPER和Cisco自动方式（网关到网关）

在本例中，如图6-27所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海和北京办公室之间建立IPSec隧道，在上海使用HiPER VPN网关，在北京使用Cisco 2611路由器，预共享密钥是testing。地址如下：
上海的HiPER：
WAN口： 218.82.51.172/24
静态网关：218.82.51.1/24
LAN口： 192.168.1.1/24
北京的cisco 2611：
WAN口： 135.252.52.240/24
静态网关：135.252.52.1
LAN口： 192.168.2.1/24

1.        配置上海的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：to_Cisco
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址（名）”：135.252.52.240
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：WAN（eth2）
       “本地内网地址”：192.168.1.0
       “本地内网掩码”：255.255.255.0
“预共享密钥”（安全选项）：testing
“加密认证算法1”（安全选项）：esp-des-sha

2.        配置北京的Cisco 2611路由器
Cisco 2611只支持CLI配置方式，配置如下：
//配置第一阶段安全策略
crypto isakmp policy 1
 hash md5
 authentication pre-share
 group 2
//配置和对方的预共享密钥
crypto isakmp key testing address 218.82.51.172
//配置第二阶段加密认证算法
crypto ipsec transform-set hiper esp-des esp-sha-hmac
//配置第二阶段安全策略
crypto map hipermap 10 ipsec-isakmp
 set peer 218.82.51.172
 set transform-set hiper
 match address 101
//配置外网的接口地址
interface FastEthernet0/0
 ip address 135.252.52.240 255.255.255.0
 no keepalive
 duplex auto
 speed auto
//将安全策略应用到外网接口
crypto map hipermap
//配置内网的接口地址
interface FastEthernet0/1
 ip address 192.168.2.1 255.255.255.0
 duplex auto
 speed auto
ip classless
//配置路由
ip route 0.0.0.0 0.0.0.0 135.252.52.1
//配置ACL表，在安全策略中引用
access-list 101 permit ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255

3.        查看状态
当双方配置完成，上海的HiPER和北京的Cisco通过流量或者手工触发建立起IPSec隧道后，可以查看IPSec隧道的相关配置及状态信息。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-17、表6-18、表6-19所示。
表6-17 网关到网关（HiPER和Cisco）—IPSec信息列表

表6-18网关到网关（HiPER和Cisco）—IPSec信息列表（续表6-17）

表6-19网关到网关（HiPER和Cisco）—IPSec信息列表（续表6-18）

从表6-17中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数”均有数值显示。
从表6-18中，可以看到“本地绑定”显示为“eth2”，“协商模式”显示为“主模式”，“加密认证算法”显示为“esp-des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-19中，可以看到“生存时间（剩余）”显示为“00:00:51:01”，表示该SA的剩余有效时间为51分01秒。
2)       查看北京的Cisco 2611
对于北京的Cisco 2611路由器来说，可以通过命令show crypto ipsec sa查看到隧道相关配置及状态信息，具体监控结果如下：
hiperr# show crypto ipsec sa
interface: FastEthernet0/0
    Crypto map tag: hipermap, local addr. 135.252.52.240
   local ident (addr/mask/prot/port): (192.168.2.0/255.255.255.0/0/0)
   remote ident (addr/mask/prot/port): (192.168.1.0/255.255.255.0/0/0)
   current_peer: 218.82.51.172
     PERMIT, flags={origin_is_acl,}
    #pkts encaps: 1667, #pkts encrypt: 1667, #pkts digest 1667
    #pkts decaps: 1626, #pkts decrypt: 1626, #pkts verify 1626
   #pkts compressed: 0, #pkts decompressed: 0
    #pkts not compressed: 0, #pkts compr. failed: 0, #pkts decompress failed: 0
    #send errors 1, #recv errors 0
     local crypto endpt.: 135.252.52.240, remote crypto endpt.: 218.82.51.172
     path mtu 1500, ip mtu 1500
     current outbound spi: 2971F16D
     inbound esp sas:
      spi: 0x3bb1f3bd(146951604)
        transform: esp-des esp-sha-hmac ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2000, flow_id: 1, crypto map: hipermap
        sa timing: remaining key lifetime (k/sec): (4607515/3072)
        IV size: 8 bytes
        replay detection support: Y
     inbound ah sas:
     inbound pcp sas:
     outbound esp sas:
      spi: 0x40f053f3(695333229)
        transform: esp-des esp-sha-hmac ,
        in use settings ={Tunnel, }
        slot: 0, conn id: 2001, flow_id: 2, crypto map: hipermap
        sa timing: remaining key lifetime (k/sec): (4607359/3072)
        IV size: 8 bytes
        replay detection support: Y
     outbound ah sas:
     outbound pcp sas:

四、  HiPER和Netscreen
图6-28 方案——HiPER and Netscreen自动方式（网关到网关）

　　在本例中，如图6-28所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海和北京办公室之间建立IPSec隧道，在上海使用HiPER VPN网关，通过ADSL接入，使用PPPoE拨号得到静态地址；在北京使用Netscreen。预共享密钥是h1i2p3e4r5。地址如下：
上海的HiPER：
WAN口： 218.80.107.110/24
静态网关：218.80.107.110/24
LAN口： 192.168.20.1/24
北京的Netscreen：
ethernet3口：202.101.36.46/24
静态网关： 202.101.36.1/24
LAN口：   192.168.2.1/24

1.        配置上海的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：sh_to_bj
       “设置方式”：自动
       “自动方式”：网关到网关
       “远端网关地址(名)”：202.101.36.46
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：PPPOE
       “本地内网地址”：192.168.20.0
       “本地内网掩码”：255.255.255.0
“预共享密钥”（安全选项）：h1i2p3e4r5
“加密认证算法1”（安全选项）：esp-3des-sha

2.        配置北京的Netscreen
这里只给出基于WEB UI方式下配置Netscreen的方法。
配置接口–安全区段
1)        进入“Network”à“Interfaces”，单击“ethernet7 ”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Trust
“IP Address/Netmask”：192.168.2.1/24
2)        进入“Network”à“Interfaces”，单击“ethernet3”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Untrust
“IP Address/Netmask”：202.101.36.46/24
配置地址
3)        进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：Trust_LAN
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.2.0/24
“Zone”：Trust
4)        进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：sh_office
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.20.0/24
“Zone”：Untrust
配置VPN
5)        进入“VPNs”à“AutoKey Advanced”à“Gateway”，单击“New”按钮，再输入以下内容。
“Gateway Name”：To_shanghai
“Security Level”：Custom
“Remote Gateway Type”：选中“Static IP Address”
“IP Address/Hostname”：218.80.107.110
“Preshared Key”：h1i2p3e4r5
“Outgoing Interface”：ethernet3
单击“Advanced”按钮，再输入以下高级设置参数：
“Security Level”：Custom
“Phase 1 Proposal”：pre-g2-3des-sha
“Mode（Initiator）”：Main
然后单击“Return”按钮，返回到上一页，再单击“OK”按钮。
6)        进入“VPNs”à“AutoKey IKE”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“VPN Name”：corp_branch
“Security Level”：Compatible
“Remote Gateway”：选中“Predefined”
“Predefined”：To_shanghai
配置路由
7)        进入“Network”à“Routing”à“Routing Table”，选中“trust-vr”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Network Address/Netmask”：0.0.0.0/0
“Gateway”：选中
“Interface”：ethernet3（untrust）
“Gateway IP Address”：202.101.36.1
配置策略
8)        进入“Policies”，“From”选中“Trust”，“To”选中“Untrust”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Source Address”：选中“Address Book”
“Address Book”：Trust_lan
“Destination Address”：选中“Address Book”
“Address Book”：sh_office
“Service”：ANY
“Action”：Tunnel
“VPN Tunnel”：corp_branch
“Modify matching VPN policy”：选中
“Position at Top”：选中

3.        查看状态
当双方配置完成后，上海的HiPER和北京的Netscreen通过流量或者手工触发建立起IPSec隧道。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-20、表6-21、表6-22所示。
表6-20 网关到网关（HiPER和Netscreen）—IPSec信息列表
表6-21 网关到网关（HiPER和Netscreen）—IPSec信息列表（续表6-20）
表6-22 网关到网关（HiPER和Netscreen）—IPSec信息列表（续表6-21）

从表6-20中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数”均有数值显示，可以看到“本地绑定”显示为“PPPOE”。
从表6-21中，可以看到 “协商模式”显示为“主模式”，“加密认证算法”显示为“esp-3des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-22中，可以看到“生存时间（剩余）”显示为“00:00:53:12”，表示该SA的剩余有效时间为53分12秒。
2)       查看北京的Netscreen
对于北京的Netscreen来说，可以通过命令get sa查看IPSec隧道的配置及状态信息，具体信息如下所示：
ns208-> get sa
total configured sa: 2
HEX ID S/D Gateway       Port Algorithm     SPI      Life:sec kb Sta   PID vsys
00000025 0< 218.80.108.123   500 esp:3des/sha1 0xb9b84f1b 2717 4094M A/-    29 0
00000025 0> 218.80.108.123   500 esp:3des/sha1 0x115820fe 2717 4094M A/-    28 0


（二）、对方动态连接到本地
对方动态连接到本地是指要配置HiPER VPN网关作为IPSec隧道的响应方，一般具备静态的IP地址；IPSec隧道的发起方往往不具备静态地址，可能是通过DHCP或者PPPoE等方式得到地址。本章讲述HiPER安全网关作为IPSec的响应方，同时对等方使用动态地址时的配置，采用野蛮模式进行协商。

一、  HiPER到HiPER
图6-29 方案——HiPER到HiPER（对方动态连接到本地）

在本例中，如图6-29所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海分公司和北京总部之间建立IPSec隧道，上海和北京的网关都使用HiPER VPN网关。上海的HiPER VPN网关通过以太网接入，以DHCP方式获得IP地址。对“第一阶段”和“第二阶段”安全级别的配置：“第一阶段”使用HiPER的缺省策略，“第二阶段”选择策略“esp-aes192-sha”。地址及预设参数如下：
上海的HiPER：
WAN口IP地址： 可变的，不确定
LAN口IP地址： 192.168.1.1/24
认证用户名： hiper@utt.com.cn
预共享密钥： testing
北京的HiPER：
WAN口IP地址： 135.252.52.240/24
LAN口IP地址： 192.168.2.1/24
1.        配置上海的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
“设置名”：sh_bj
“设置方式”：自动
“自动方式”：动态连接到网关
“远端网关地址（名）”：135.252.52.240
“远端内网地址”：192.168.2.0
“本地绑定”：WAN1（eth2）
“本地内网地址”：192.168.1.0
“本地内网掩码”：255.255.255.0
“本地身份ID”：hiper@utt.com.cn
“身份类型”：Email地址
“预共享密钥”（安全选项）：testing
       “加密认证算法1”（安全选项）：esp-aes192-sha
高级选项中：
“协议”：任意
2.        配置北京的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
“设置名”：bj_sh
“设置方式”：自动
“自动方式”：对方动态连接到本地
“远端网关地址”：0.0.0.0
“远端内网地址”：192.168.1.0
“远端内网掩码”：255.255.255.0
“远端身份ID”：hiper@utt.com.cn
“远端身份类型”：Email地址
“本地绑定”：WAN1（eth2）
“本地内网地址”：192.168.2.0
“本地内网掩码”：255.255.255.0
       “预共享密钥”（安全选项）：testing
       “加密认证算法1（安全选项）：esp-aes192-sha
高级选项中：
“协议”：任意
3.        查看状态
当双方配置完成后，上海和北京的HiPER通过流量或者手工触发建立起IPSec隧道。可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息。
1)       查看上海的HiPER
如表6-23、表6-24、表6-25所示，为上海的HiPER（使用动态IP地址）的IPSec隧道的相关信息。
表6-23 一方动态（HiPER和HiPER）—发起方IPSec信息列表
表6-24一方动态（HiPER和HiPER）—发起方IPSec信息列表（续表6-23）
表6-25一方动态（HiPER和HiPER）—发起方IPSec信息列表（续表6-24）

从表6-23中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数”均有数值显示，“本地绑定”显示为“eth2”。
从表6-24中，可以看到 “协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-aes192-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-25中，可以看到“生存时间（剩余）”显示为“00:00:55:48”，表示该SA的剩余有效时间为55分48秒；“筛选协议”显示为“0”，表示对所有传输的数据包进行加密认证保护。
2)       查看北京的HiPER
    如表6-26、表6-27、表6-28所示，为北京的HiPER（使用固定IP地址）的IPSec隧道的相关信息。
表6-26一方动态（HiPER和HiPER）－响应方IPSec信息列表
表6-27一方动态（HiPER和HiPER）－响应方IPSec信息列表（续表6-26）
表6-28一方动态（HiPER和HiPER）－响应方IPSec信息列表（续表6-27）
从表6-26中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“远端网关”显示为“135.252.52.1”表示对端HiPER当前获得的地址为135.252.52.1，“外出加密包个数”和“进入解密包个数” 均有数值显示，“本地绑定”显示为“eth2”。
从表6-27中，可以看到“协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-aes192-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-28中，可以看到“生存时间（剩余）”显示为“00:00:59:49”，表示该SA的剩余有效时间为59分49秒；“筛选协议”显示为“0”，表示对所有传输的数据包进行加密认证保护。

动态连接到网关是指要配置的HiPER作为IPSec隧道的发起方，一般不具备静态的IP地址，可能是通过DHCP或者PPPoE等方式得到地址；IPSec隧道的响应方往往具备静态地址。本章讲述HiPER作为IPSec的发起方并且对方是静态地址的配置，采用野蛮模式进行协商。
一、  HiPER到HiPER
配置同 （HiPER到HiPER）。

二、HiPER到Netscreen
图6-30 方案——HiPER到Netscreen（动态连接到网关）

在本例中，如图6-30所示，通过使用带有预共享密钥的IKE协议，采用“自动”密钥方式在上海分公司和北京总部之间建立IPSec隧道，在上海使用HiPER VPN网关，在北京使用Netscreen。上海的HiPER通过PPPoE拨号上网，北京的Netcreen使用固定IP地址。双方均通过使用以3DES 加密并经SHA-1 认证的ESP。地址及预设参数如下：
上海的HiPER：
WAN口IP地址： 可变的，不确定
LAN口IP地址： 192.168.20.1/24
认证用户名： hipersh@abccompany.com
预共享密钥： h1i2p3e4r5
北京的Netscreen：
ethernet3口IP地址： 202.101.36.46/24
LAN口IP地址： 192.168.2.1/24

1.        配置上海的HiPER VPN网关
在VPN配置—>IPSec中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
       “设置名”：sh_to_bj
       “设置方式”：自动
       “自动方式”：动态连接到网关
       “远端网关地址（名）”：202.101.36.46
       “远端内网地址”：192.168.2.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：PPPOE
       “本地内网地址”：192.168.20.0
       “本地内网掩码”：255.255.255.0
       “本地身份ID”：hipersh@abccompany.com
       “本地身份类型”：Email地址
“预共享密钥”（安全选项）：h1i2p3e4r5
“加密认证算法1”（安全选项）：esp-3des-sha

2.        配置北京的Netscreen
这里只给出基于WEB UI方式下配置Netscreen的方法。
配置接口–安全区段
1）   进入“Network”à“Interfaces”，单击“ethernet7 ”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Trust
“IP Address/Netmask”：192.168.2.1/24
2）   进入“Network”à“Interfaces”，单击“ethernet3”后的“Edit”超链接，输入以下内容，然后单击“OK”按钮。
“Zone Name”：Untrust
“IP Address/Netmask”：202.101.36.46/24
配置地址
3）   进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：Trust_LAN
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.2.0/24
“Zone”：Trust
4）   进入“Objects”à“Addresses”à“ List”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Address Name”：sh_office
“IP Address/Domain Name”：选中“IP/Netmask”
“IP/Netmask”：192.168.20.0/24
“Zone”：Untrust
配置VPN
5）   进入“VPNs”à“AutoKey Advanced”à“Gateway”，单击“New”按钮，再输入以下内容。
“Gateway Name”：To_shanghai
“Security Level”：Custom
“Remote Gateway Type”：选中“Dynamic IP Address”
“Peer ID”：hipersh@abccompany.com
“Preshared Key”：h1i2p3e4r5
“Outgoing Interface”：ethernet3
单击“Advanced”按钮，再输入以下高级设置参数：
“Security Level”：Custom
“Phase 1 Proposal（For Custom Security Level）”：pre-g2-3des-sha
“Mode（Initiator）”：Aggressive
“Outgoing Interface”：ethernet3
然后单击“Return”按钮，返回到上一页，再单击“OK”按钮。
6）   进入“VPNs”à“AutoKey IKE”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“VPN Name”：corp_branch
“Security Level”：Compatible
“Remote Gateway”：选中“Predefined”
“Predefined”：to_shanghai
配置路由
7）   进入“Network”à“Routing”à“Routing Table”，选中“trust-vr”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Network Address/Netmask”：0.0.0.0/0
“Gateway”：选中
“Interface”：ethernet3（untrust）
“Gateway IP Address”：202.101.36.1
配置策略
8）   进入“Policies”，“From”选中“DMZ”，“To”选中“Untrust”，单击“New”按钮，再输入以下内容，然后单击“OK”按钮。
“Source Address”：选中“Address Book”
“Address Book”：Trust_LAN
“Destination Address”：选中“Address Book”
“Address Book”：sh_office
“Service”：ANY
“Action”：Tunnel
“VPN Tunnel”：corp _branch
“Modify matching VPN policy”：选中
“Position at Top”：选中

3.        查看状态
当双方配置完成后，上海的HiPER和北京的Netscreen通过流量或者手工触发建立起IPSec隧道。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-29、表6-30、表6-31所示。
表6-29 HiPER动态（HiPER和Netsceen）－IPSec信息列表
表6-30 HiPER动态（HiPER和Netsceen）－IPSec信息列表（续表6-29）
表6-31 HiPER动态（HiPER和Netsceen）－IPSec信息列表（续表6-30）
从表6-29中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数” 均有数值显示。
从表6-30中，可以看到“本地绑定”显示为“PPPOE”，“协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-3des-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-31中，可以看到“生存时间（剩余）”显示为“00:00:50:09”，表示该SA的剩余有效时间为50分09秒。
2)       查看北京的Netscreen
对于北京的Netscreen来说，可以通过命令get sa查看IPSec隧道的配置及状态信息，具体信息如下所示：
ns208-> get sa
total configured sa: 9
HEX ID S/D Gateway       Port Algorithm     SPI      Life:sec kb Sta   PID vsys
0000001a 0< 218.80.150.39    500 esp:3des/sha1 0xb9b84f1a 3224 4095M A/-   21 0
0000001a 0> 218.80.150.39    500 esp:3des/sha10x115820fd  3224 4095M A/-   20 0

三、   HiPER到Fortigate
图6-31 方案——HiPER到Fortigate（动态连接到网关）

在本例中，如图6-31所示，通过使用带有预共享密钥的IKE协议，采用“自动”方式在上海分公司和北京总部之间建立IPSec隧道。在上海使用HiPER VPN网关，通过PPPoE拨号上网；在北京使用Fortigate 60，具有固定IP地址。双方均通过使用以AES192 加密并经SHA-1 认证的ESP。地址及预设参数如下：
上海的HiPER：
WAN口IP地址： 可变的，不确定
LAN口IP地址： 192.168.14.1/24
认证用户名： hipersh@abccompany.com
预共享密钥： testing
北京的Netscreen：
WAN1口IP地址： 222.152.185.105/24
LAN口IP地址： 192.168.10.1/24

1.        配置上海的HiPER VPN网关
在VPN配置—>IPSeC中，选择“添加”选项，然后在配置参数项中依次输入以下内容（没有列出的参数项无需配置），再单击“保存”按钮。
           “设置名”：to_bj
       “设置方式”：自动
       “自动方式”：动态连接到网关
       “远端网关地址（名）”：222.152.185.105
       “远端内网地址”：192.168.10.0
       “远端内网掩码”：255.255.255.0
       “本地绑定”：PPPoE
       “本地内网地址”：192.168.14.0
       “本地内网掩码”：255.255.255.0
       “本地身份ID”：hipersh@abccompany.com
       “本地身份类型”：Email地址
“预共享密钥”（安全选项）：testing
“加密认证算法1”（安全选项）：esp-aes192-sha
高级选项中：
“协商模式”：野蛮模式
“DPD”：选中

2.        配置北京的Fortigate
这里只给出基于WEB UI方式下配置Fortigate的方法。
配置端口地址
1）   进入“系统管理”à“网络”à“接口”，单击“port1”后的编辑按钮，在“IP地址/网络掩码”中输入“192.168.10.1/255.255.255.0”，再单击“OK”按钮；
2）   进入“系统管理”à“网络”à“接口”，单击“port6”后的编辑按钮，在“IP地址/网络掩码”中输入“222.152.185.105/255.255.255.0”，再单击“OK”按钮；
配置地址和地址组
3）   进入“防火墙”à“地址”à“地址”，单击“新建”按钮，在地址名称中输入“local”，在“子网/IP范围”中输入“192.168.10.1/255.255.255.0”，再单击“OK”按钮；
4）   进入“防火墙”à“地址”à“地址”，单击“新建”按钮，在地址名称中输入“remote”，在“子网/IP范围”中输入“192.168.14.0/255.255.255.0”，再单击“OK”按钮；
配置IPSec协商参数
5）   第一阶段
进入“虚拟专网”à“IPSEC”，单击“创建阶段1”按钮，在配置参数中依次输入（或选择）以下内容，再单击“OK”按钮。
        “网关名称”：sh_branch
        “远程网关”： 连接用户
“模式”：野蛮模式
“阶段1交互计划” 中的 “1-加密算法”：3DES；“认证”：SHA1
“DH组”：2
“密钥周期”：28800
“认证方式”： 预共享密钥
“预共享密钥”：testing
         高级选项中：
“对等体选项”：接收此对等体ID
“接受此对等体”：hipersh@abccompany.com
“Xauth”：禁用
“NAT穿越”：不选
6）   第二阶段
进入“虚拟专网”à“IPSEC”单击“创建阶段2”按钮，在配置参数中依次输入（或选择）以下内容，再单击“OK”按钮。
“通道名称”：bj_sh
“远程网关”：sh_branch
“阶段2交互计划”中，
“1-加密算法”：AES192 ；“认证算法”：SHA1
                “启用数据重演检测”：不选
                “启用完全转发安全性(PFS)”：不选
“密钥周期”：1800秒
            “保持存活”： 启用
配置加密策略
7）   internal到wan1
进入“防火墙”à“策略”，单击“Create New”按钮，在配置参数中依次输入（或选择）以下内容，再单击“OK”按钮。
“源接口/区”：port1
“源地址”： local
“目的接口/区”：port6
“目的地址”：remote
“时间表”：Always
“服务”：ANY
“模式”：IPSEC
“VPN通道”：sh_branch

3.        查看状态
当双方配置完成后，上海的HiPER和北京的Fortigate通过流量或者手工触发建立起IPSec隧道。
1)       查看上海的HiPER
对于上海的HiPER来说，可以在VPN配置—>IPSec中，查看“IPSec信息列表”，得到IPSec隧道的相关配置及状态信息，如表6-32、表6-33、表6-34所示。
表6-32 HiPER动态（HiPER和Fortigate）－IPSec信息列表
表6-33 HiPER动态（HiPER和Fortigate）－IPSec信息列表（续表6-32）
表6-34 HiPER动态（HiPER和Fortigate）－IPSec信息列表（续表6-33）
从表6-32中，可以看到“设置方式”显示为“自动”，“SA状态”显示为“已建立”，“外出加密包个数”和“进入解密包个数” 均有数值显示，“本地绑定”显示为“PPPOE”。
从表6-33中，可以看“协商模式”显示为“野蛮模式”，“加密认证算法”显示为“esp-aes192-sha”，“ESP外出SPI”和“ESP进入SPI”显示为自动协商时得到的数值。
从表6-34中，可以看到“生存时间（剩余）”显示为“00:00:45:18”，表示该SA的剩余有效时间为45分18秒。
2)       查看北京的Fortigate
对于北京的Fortigate来说，进入“虚拟专网”à“IPSEC”à“动态VPN监视器”中，可查看相关连接信息，如表6-35所示。


表6-35 IPSec隧道连接状态



   2024 ©上海艾泰科技有限公司 版权所有 沪ICP备05037453号-1



      沪公网安备 31011702003579号
