单臂路由配置
文档编号:1824
浏览:6157 评分:20
最后更新于:2015-02-10
此文档基于NE2200V2 v1.7.2版本
用户需求：
路由器NE2200v2，交换机SG3124F。部分型号软件版本v1.7.2版本新增了单臂路由功能。
二层交换机SG3124F采用TAG VLAN协议划分了多个VLAN。现要求实现连接到这些VLAN接口的PC能够从NE2200上以DHCP方式获取IP地址，不同VLAN接口分配不同网段IP地址。这些VLAN网段通过路由器NE2200v2实现路由互通。
下面我们介绍路由器NE2200v2的设置。
配置步骤：

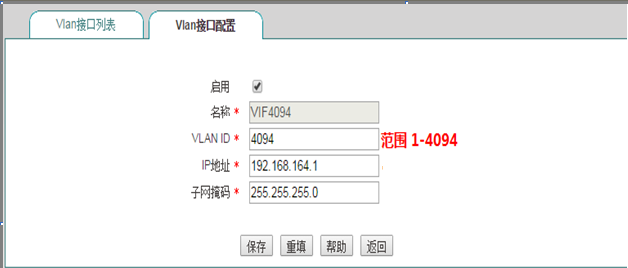

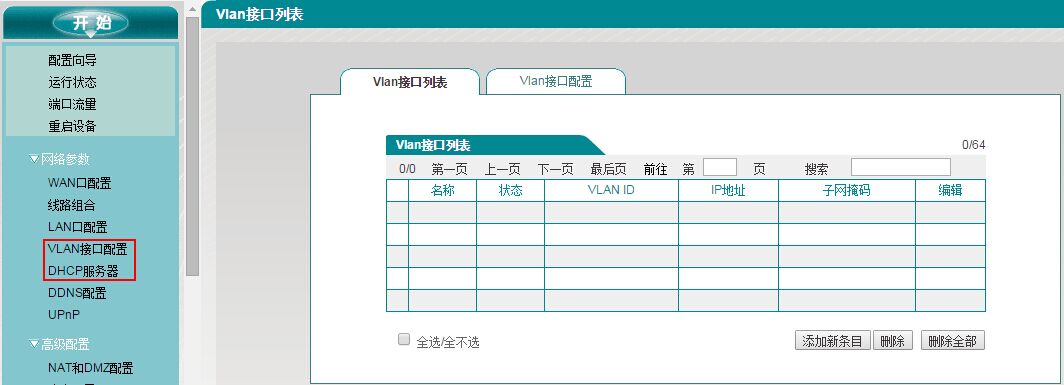

1、打开WEB界面，网络参数—>VLAN接口配置，点击添加新条目。如图1、2所示：
图1
图2
1）VLAN ID:1-4094 如:4094
2）IP地址：相应VLAN的管理地址，如：192.168.164.1
3）子网掩码：255.255.255.0

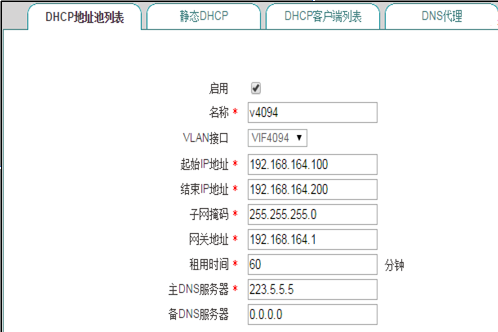

2、网络参数—>DHCP服务器—>DHCP地址池列表，配置相应VLAN的DHCP地址池。配置如图3所示：
图3
1）名称：自定义
2）VLAN接口：选择所创建的相应的VLAN，比如：4094
3）起始IP地址：相应VLAN网段的地址池起始地址，例如：192.168.164.100
4）结束IP地址：相应VLAN网段的地址池的结束地址，例如：192.168.164.200，起始地址到结束地址就是相应VLAN地址池的地址范围
5）网关地址：相应VLAN的网关地址，例如：192.168.164.1

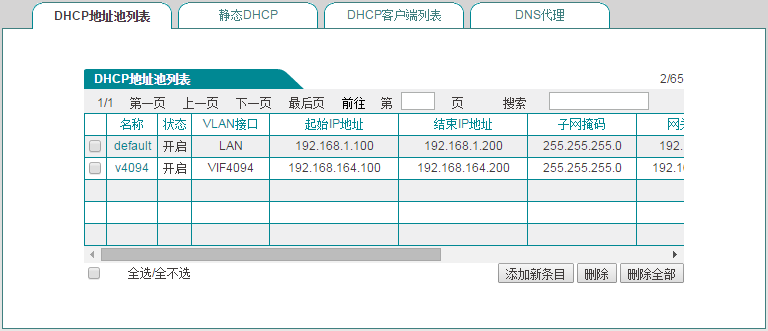

3、配置DHCP地址池后，可在DHCP地址池列表查看。在DHCP地址池列表里，必须是开启状态才能下发IP地址到客户端。如图4所示：
图4
