AC+AP旁路模式多SSID配置方法
文档编号:1683
浏览:24773 评分:42
最后更新于:2014-04-10
此文件基于WX100 WA2000N v1.6软件版本，同时可适用于其他AC/AP v1.6软件的型号。
需求：
1、网关6530G LAN口配置了两个地址：192.168.100.1/24;192.168.200.1/24
2、内网有线PC根据部门分部都通过IP/MAC绑定手动配置了固定IP；
3、网关6530G的DHCP服务器是关闭DHCP服务的；
4、现在增加无线部署后，同样希望不同部门放置的无线AP，自动获取的地址不同。

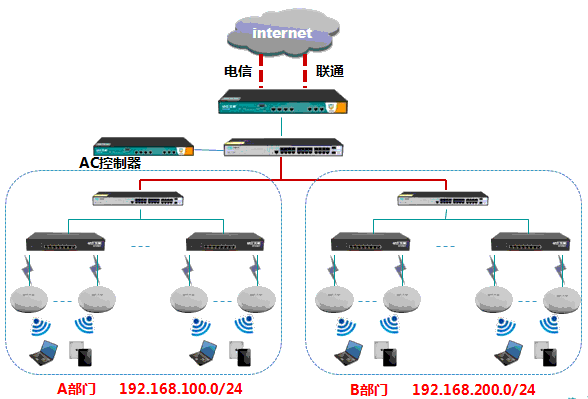

网络拓扑如下：
解决思路：
我们可以在AC上配置两个DHCP地址池（网段网关均对应网关6530G的LAN口2个IP），再添加两个服务区，分别对应两个SSID和两个DHCP地址池。
配置方法：
1、在AC的配置页面，网络参数 -> 系统模式 中，修改AC的系统模式为旁路模式；

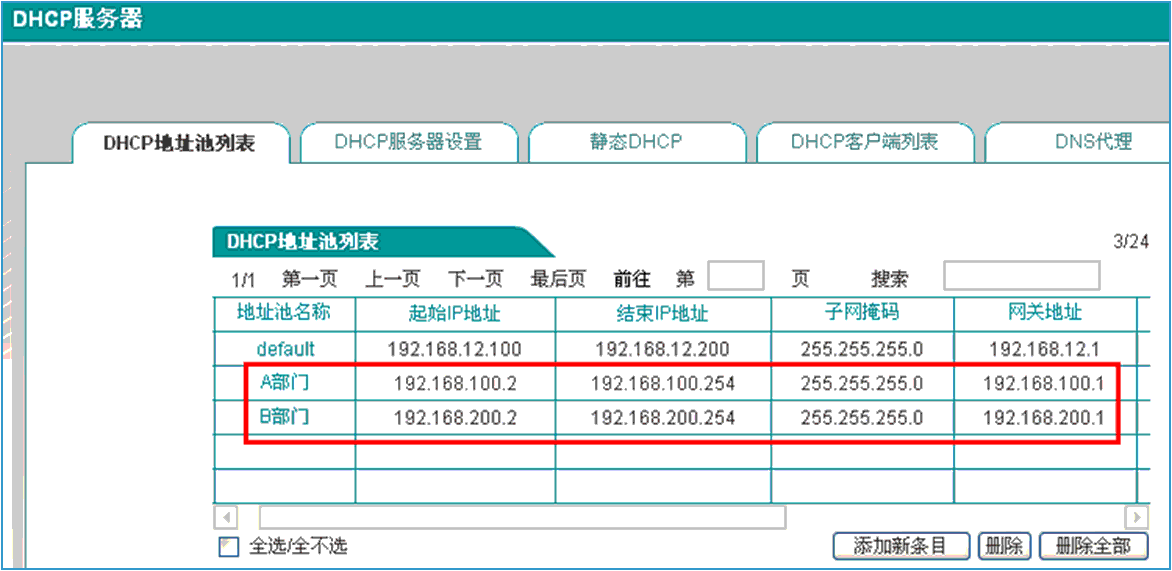

2、在网络参数 -> DHCP服务器中，添加2个DHCP地址池，分别指向网关6530G的2个LAN口IP，如下图：

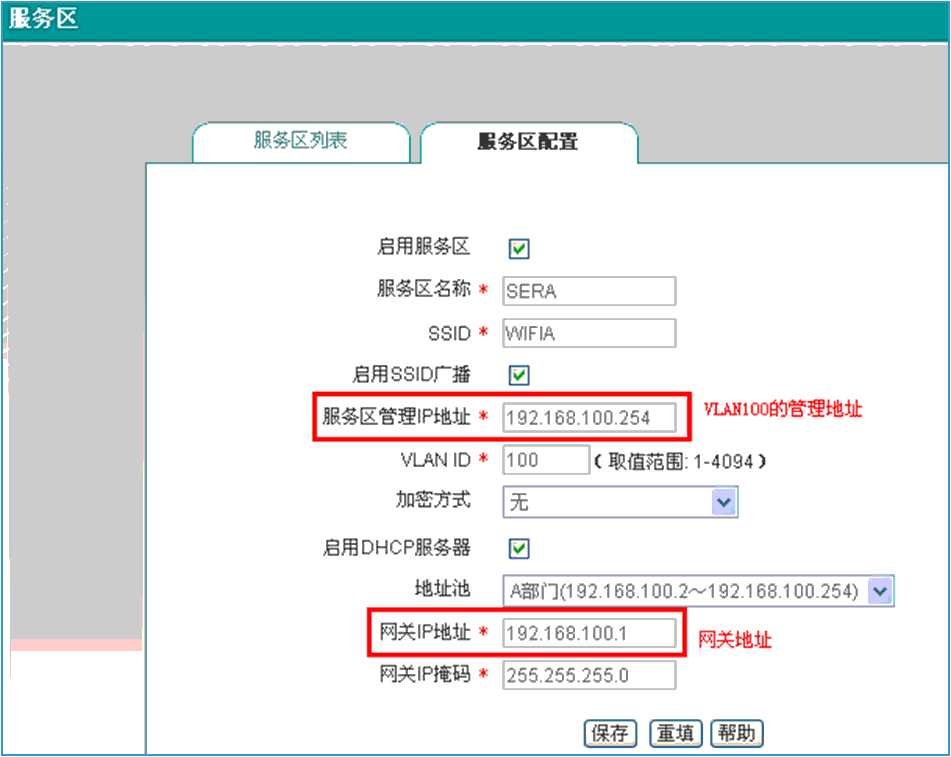

3、在 AP集中管理 -> 服务区 中，添加2个服务区，设置相应的SSID，引用相应的DHCP地址池，下图以其中1个服务区配置为例，另外1个服务区配置类似，SSID为WIFIB，引用200网段的DHCP地址池。
注意：2个服务区的VLAN ID 不能相同。

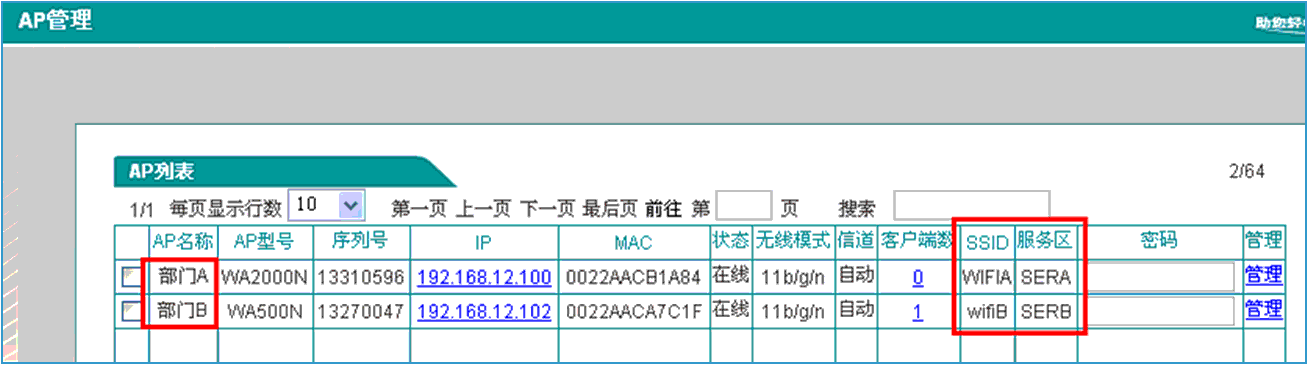

4、将内网的相应AP加入到相应的服务区中即可。
具体如何加入服务区，请参看：http://www.utt.com.cn/reference.php?id=1522
综上：配置完成后，无线连接WIFIA则可获取到100网段的地址；无线连接WIFIB则可获取到200网段的地址，并可以上网。
