“高级配置—DHCP配置”页面配置手册（ReOS 2008版本）
文档编号:156
浏览:11959 评分:24
最后更新于:2008-08-20
DHCP简介
DHCP介绍
动态主机配置协议（DHCP）是一种用于简化主机IP配置管理的协议标准。通过采用DHCP标准，可以使用DHCP服务器为网络上所有启用了DHCP的客户端分配、配置、跟踪和更改（必要时）所有TCP/IP设置。此外，DHCP还可以确保不使用重复地址、重新分配未使用的地址，并且可以自动为连接的子网分配适当的IP地址。
针对不同的需求，DHCP服务器有三种机制分配IP地址：
静态分配，DHCP服务器给首次连接到网络的某些客户端分配固定IP地址，该地址由用户长期使用；
动态分配，DHCP服务器给客户端分配有时间限制的IP地址，使用期限到期后，客户端需要重新申请地址，客户端也可以主动释放该地址。绝大多数客户端主机得到的是这种动态分配的地址；
手动分配，由网络管理员为客户端指定固定的IP地址。
三种地址分配方式中，只有动态分配可以重复使用客户端不再需要的地址。设备支持后面两种机制。
DHCP的工作原理
DHCP基本工作流程
DHCP工作的基本流程如上图所示，下面将分别介绍DHCP请求IP地址、续租地址及释放地址这三个业务的过程。
1. DHCP请求IP地址的过程
1、发现阶段：即DHCP客户端寻找DHCP服务器的阶段。客户端以广播方式发送DHCPDISCOVER包，只有DHCP服务器才会响应。
2、提供阶段：即DHCP服务器提供IP地址的阶段。DHCP服务器接收到客户端的DHCPDISCOVER包后，从IP地址池中选择一个尚未分配的IP地址分配给客户端，向该客户端发送包含租借的IP地址和其他配置信息的DHCPOFFER包。
3、选择阶段：即DHCP客户端选择IP地址的阶段。如果有多台DHCP服务器向该客户端发送DHCPOFFER包，客户端从中随机挑选，然后以广播形式向各DHCP服务器回应DHCPREQUEST包，宣告使用它挑中的DHCP服务器提供的地址，并正式请求该DHCP服务器分配地址。其它所有发送DHCPOFFER包的DHCP服务器接收到该数据包后，将释放已经OFFER（预分配）给客户端的IP地址。
如果发送给DHCP客户端的DHCPOFFER包中包含无效的配置参数，客户端会向服务器发送DHCPDECLINE包拒绝接受已经分配的配置信息。
4、确认阶段：即DHCP服务器确认所提供IP地址的阶段。当DHCP服务器收到DHCP客户端发送的DHCPREQUEST包后，便向客户端发送包含它所提供的IP地址及其他配置信息的DHCPACK确认包。然后，DHCP客户端将接收并使用IP地址及其他TCP/IP配置参数。
2. DHCP客户端续租IP地址的过程
DHCP服务器分配给客户端的动态IP地址通常有一定的租借期限，期满后服务器会收回该IP地址。如果DHCP客户端希望继续使用该地址，需要更新IP租约。实际使用中，在IP地址租约期限达到一半时，DHCP客户端会自动向DHCP服务器发送DHCPREQUEST包，以完成IP租约的更新。如果此IP地址有效，则DHCP服务器回应DHCPACK包，通知DHCP客户端已经获得新IP租约。
如果DHCP客户端续租地址时发送的DHCPREQUEST包中的IP地址与DHCP服务器当前分配给它的IP地址（仍在租期内）不一致，DHCP服务器将发送DHCPNAK消息给DHCP客户端。
3. DHCP客户端释放IP地址的过程
DHCP客户端已从DHCP服务器获得地址，并在租期内正常使用，如果该DHCP客户端不想再使用该地址，则需主动向DHCP服务器发送DHCPRELEASE包，以释放该地址，同时将其IP地址设为0.0.0.0。
DHCP数据包的类型
DHCP协议采用CLIENT－SERVER方式进行交互，其数据包格式共有8种，具体含义如下表所示：
|
格式
|
中文解释
|
含义
|
|
DHCPDISCOVER
|
发现包
|
此为Cilent在DHCP过程中发送的第一个包
|
|
DHCPOFFER
|
提供包
|
此为Server对DHCPDISCOVER包的响应
|
|
DHCPREQUEST
|
请求包
|
此为Client在DHCP过程中对Server的DHCPOFFER包的回应，或是Client续租IP地址时发出的数据包
|
|
DHCPDECLINE
|
拒绝包
|
当Client发现Server分配给它的IP地址无法使用，如IP地址冲突时，将发出此数据包，通知Server拒绝使用这个IP地址
|
|
DHCPACK
|
确认包
|
Server对Client的DHCPREQUEST包的确认响应包，Client收到此数据包后，才真正获得了IP地址和相关的配置信息
|
|
DHCPNAK
|
否认包
|
Server对Client的DHCPREQUEST包的拒绝响应包，Client收到此数据包后，一般会重新开始新的DHCP过程。
|
|
DHCPRELEASE
|
释放包
|
Client主动释放Server分配给它的IP地址的数据包，当Server收到它后，就可以回收这个IP地址，从而可将该地址分配给其他的Client。
|
|
DHCPINFORM
|
信息包
|
Client已经获得了IP地址，发送此报文，只是为了从Server处获得其他的一些网络配置信息，如route ip、DNS IP等，此数据包的应用非常少见。
|
DHCP数据包的类型
设备的DHCP功能概述
通过不同的设置，设备可以充当DHCP客户端、DHCP服务器或DHCP中继，下面分别简要介绍它们的特点。
提示：在某一个接口上，若启用了DHCP客户端功能，则不允许启用DHCP服务器（不允许配置绑定在该接口的DHCP地址池）或DHCP中继功能；如果DHCP服务器与DHCP中继同时打开，则优先使用DHCP服务器处理DHCP包，只有当DHCP服务器无法处理时，才将DHCP数据包转交由给DHCP中继处理。
DHCP服务器
将设备配置成为DHCP服务器，设备可提供DHCP服务——为局域网计算机动态分配IP地址、子网掩码、网关以及DNS服务器、WINS服务器等信息。
1. 地址冲突检测方式
DHCP服务器为客户端分配地址前，需要先对该地址进行探测，以防止IP地址重复分配导致地址冲突。设备支持两种地址检测方式：ARP方式和ICMP方式。ARP方式为系统缺省方式，不能关闭；ICMP方式可配置，可关闭。
ARP方式：DHCP服务器在分配某IP地址之前，首先会通过ARP方式检测该IP地址是否已被使用。如果连续发两个ARP包后均无回应，则认为该地址是空闲地址；否则，将认为该地址正被使用，就试图分配另外一个IP地址，直到检测通过。
ICMP方式：经ARP方式检测通过的IP地址，还要通过ICMP方式进行进一步检测。它是通过发送ICMP ECHO REQUEST包（一次一个数据包）实现的，检测是否能在指定时间内得到应答。如果没有得到应答，则继续发送ICMP检测包，直到发送包数量达到最大值，如果一直没有应答，DHCP服务器认为该地址为空闲地址，就将该地址分配给DHCP客户端；如果有应答，就认为该地址正被使用，将试图分配另外一个IP地址，直到分配成功。
缺省情况下，ICMP方式中，ICMP检测包的数量为2，最长等待回应时间为500毫秒。特别地，如果将检测包的数量设为0，则表示关闭ICMP检测。
2. DHCP地址池
在设备中，DHCP服务器的给客户端分配地址及DHCP各项参数时，都需要在DHCP地址池中进行定义。设备支持配置多个地址池，从而实现在局域网中存在多个子网时，方便用户使用。在配置地址池之前，必须指定该地址池绑定的接口。
3. DHCP手工绑定
设备是通过配置DHCP手工绑定来实现手动分配地址的，即为某些需要使用固定IP地址的客户端主机预先指定IP地址，可通过设置MAC地址（MAC address）与IP地址绑定来实现，也可通过设置远程标识（Remote ID）或客户端标识（Client ID）与IP地址绑定来实现。当具有此MAC地址（或Remote ID，或Client ID）的客户端向DHCP服务器申请地址时，服务器会根据客户端MAC地址（或Remote ID，或Client ID）寻找到对应的固定IP地址分配给客户端。
4. IP地址的分配策略
DHCP服务器将根据客户端发送的数据包所携带的信息为它分配IP地址，可以作为分配依据的参数如下：远程标识（Remote ID）、DHCP中继标识（Circuit ID）、DHCP中继地址（giaddr）、客户端标识（Client ID）或MAC地址（MAC address）。DHCP服务器将按顺序依次照上述参数，如果发现某个参数相匹配，将按照该参数指定的配置来分配IP地址。如果上述参数均不匹配，将按照缺省方式，顺序查找可供分配的IP地址。
具体地说，DHCP服务器将按如下次序给DHCP客户端分配IP地址：
1） 如果客户端发送的数据包带有远程标识（Remote ID）选项，则先搜索DHCP手工绑定信息列表，检查是否有与该Remote ID绑定的IP地址，如果有，就将这个IP地址分配给该客户端；如果没有，执行下一步。
2） 如果客户端发送的数据包带有DHCP中继标识（Circuit ID）选项，则搜索DHCP地址池信息列表，检查是否有地址池设置了该Circuit ID，如果有，使用这个地址池里面的IP地址进行分配；如果没有，执行下一步。
3） 如果客户端发送的数据包的DHCP中继地址（giaddr）不为0，则搜索DHCP地址池信息列表，检查是否有地址池设置了该giaddr，如果有，则使用这个地址池里面的IP地址进行分配；如果没有，执行下一步。
4） 如果客户端发送的数据包带有客户端标识（Client ID）选项，则搜索DHCP手工绑定信息列表，检查是否有与该Client ID绑定的IP地址，如果有，就将这个IP地址分配给该客户端；如果没有，执行下一步。
5） 搜索DHCP手工绑定信息列表，检查是否有与该客户端的MAC地址绑定的IP地址，如果有，就将这个IP地址分配给该客户端；如果没有，执行下一步。
6） 如果客户端发送的数据包中带有请求IP地址（Requested IP Address）选项，则查找这个IP地址所从属的地址池，并尝试将请求的IP地址分配给该客户端；如果该IP地址已分配，则尝试从这个地址池中动态分配另一个地址。如果没有该地址选项，执行下一步。
7） 上述参数均不匹配，则按照配置DHCP地址池的顺序，依次查找可供分配的IP地址，将最先找到的IP地址分配给客户端；
8） 如果未找到可用的IP地址，则报告错误。
注意事项：
1) 配置DHCP手工绑定时，有三个与IP地址绑定的参数可选，按优先级从高到低排列为：远程标识（Remote ID）、客户端标识（Client ID）及MAC地址（MAC Address）。如果三个全部都设置或设置了其中的两个，只有优先级最高的一项起作用。举例说明，如果设置了Remote ID，则Client ID对地址分配不起作用，即当Remote ID不符合时，即使客户端发送的数据包携带该Client ID，也得不到该IP地址。
2) 如果客户端发送的数据包携带的Circuit ID或giaddr与某个地址池的相关参数匹配，会在该地址池中优先检查DHCP手工绑定的Client ID或MAC地址，看是否有匹配项，如果有匹配项，将把与该Cilent ID或MAC地址绑定的IP地址分配给该客户端；如果没有匹配的Cilent ID或MAC地址，还会检查Requested IP Address，如果请求的IP地址存在，将把该地址分配给该客户端。如果Client ID、MAC地址和Requested IP Address均无匹配值，将使用这个地址池中的IP地址进行动态分配。
3) 如果某个地址池设置了DHCP中继标识（Circuit ID）选项，那么当客户端发送的数据包不匹配该Circuit ID，但是匹配某条DHCP手工绑定时，将会把此绑定条目指定的IP地址分配给该客户端。某个地址池设置了DHCP中继地址（giaddr）时，情况类似。
4) 如果某客户端发送的数据包与某条DHCP手工绑定匹配，但是该IP地址已被其他人使用（即地址检测有冲突），则DHCP服务器不会将该地址分配给该客户端，也不会为该客户端分配其他地址。
5) 当某个定义了DHCP中继标识（Circuit ID）或中继地址（giaddr）的地址池中的地址已全部分配，设备会为匹配该Circuit ID或giaddr的客户端分配其他地址池中的地址。
DHCP客户端
将设备配置成为DHCP客户端，设备可自动地从DHCP服务器，得到IP地址及其他配置参数。设备的所有以太网接口都支持DHCP客户端，允许各接口同时启用DHCP客户端功能。
设备支持配置客户端标识（Client ID），允许客户端以广播或单播方式发送DHCPREQUEST包，可以通知DHCP服务器以单播或广播方式回复客户端发送的数据包，从而满足各种不同需要。
设备还支持AutoIP功能，允许DHCP客户端在无法得到IP地址的情况下，给自己分配IP地址（地址范围：169.254.1.0/16~169.254.254.0/16）。
DHCP中继
将设备设置成DHCP中继，设备就能在DHCP服务器和客户端之间转发DHCP数据包。当DHCP客户端与服务器不在同一个子网时，必须有DHCP中继来转发DHCP请求和应答信息。这样，多个网络上的DHCP客户端可以使用同一个DHCP服务器，既节省了成本，又便于进行集中管理。DHCP中继的工作原理如下：
1. 当DHCP 客户端启动并进行DHCP初始化时，它在本地网络广播发现的报文；
2. 若本地子网存在DHCP服务器，将直接进行DHCP配置，不需要DHCP中继；
3. 若本地子网没有DHCP服务器，则与本地子网相连的、带DHCP中继功能的网络设备收到该广播报文后，进行适当处理并转发给指定的、其它子网上的DHCP 服务器；
4. DHCP服务器根据客户端提供的信息进行相应的配置，并通过DHCP中继将配置信息发送给客户端，完成对客户端的动态配置。从开始配置到最终完成配置，可能存在多次这样的交互过程。
设备通过选项（option）和策略（policy）这两个参数来定义对DHCP数据包的转发策略，当DHCP中继接收到DHCP客户端发出的数据包后，将根据这两个参数的配置进行不同的处理，如下表所示。
|
|
option
|
policy
|
直接由client发出，无82option
|
由Relay发出，含有82option
|
|
合法DHCP数据包
|
insert
|
drop
|
加82 option转发
|
丢弃此数据包
|
|
keep
|
加82 option转发
|
保持原有82option转发
|
||
|
replace
|
加82 option转发
|
取代原有82option转发
|
||
|
disable
|
drop
|
转发
|
丢弃此数据包
|
|
|
keep
|
转发
|
转发
|
||
|
replace
|
转发
|
转发
|
选项和策略对中继行为的影响
上表中，部分参数涵义解释如下：
82option——DHCP数据包中的中继信息选项；
option——选项，包括insert（插入）和disable（禁用）；
policy——策略，包括drop（丢弃）、keep（保留）和replace（替换）。
当option为disable时，如果policy为drop，且数据包由relay发出（含有82option），该数据包将被丢弃；其他任何情况下，均是直接转发该数据包。
当option为insert时，根据策略和数据包来源不同，将对该数据包进行不同的转发处理。
DHCP提供了一个机制，允许在TCP/IP网络中将配置信息传送给主机。DHCP报文中有专门Option字段，该部分内容为可变化内容，可以根据实际情况进行定义，DHCP客户端必须能够接收携带至少312字节Option信息的DHCP报文。关于当前DHCP Option的定义，请参见RFC 2131、RFC1541。
随着DHCP的不断发展，新的可选配置项会不断出现，为了支持这些新的选项，设备提供了自定义选项（Raw Option）功能，设备的DHCP服务器和客户端均支持该功能。
DHCP客户端
进入高级配置—>DHCP页面，选中“DHCP客户端”选项，如下图所示，即可进入DHCP客户端配置界面。
选择DHCP客户端

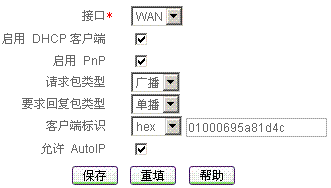

DHCP客户端配置
DHCP客户端配置界面
接口：指定欲启用DHCP客户端功能的物理接口；
启用DHCP客户端：启用或禁用DHCP客户端功能，选中为启用；
启用PnP：启用或禁用PnP功能，选中为启用。若设备启用了DHCP 客户端功能，并启用PnP功能，则设备开机后，可从DHCP服务器或DHCP代理获得IP地址、子网掩码、网关地址及DNS服务器；如果禁用PnP功能，则只能获得IP地址和子网掩码，不能获得网关地址和DNS服务器。
请求包类型：DHCP客户端发送请求包（即DHCPREQUEST包）的方式，缺省为广播方式，也可以将其设为单播方式。
广播：DHCP客户端通过广播方式发送请求包；
单播：DHCP客户端通过单播方式发送请求包；
要求回复包类型：DHCP客户端发送DHCP数据包时，要求DHCP服务器发送回复包的方式，缺省为单播方式，也可将其设置为广播方式；
单播：DHCP客户端发送数据包时，要求DHCP服务器通过单播方式发送回复包；
广播：DHCP客户端发送数据包时，要求DHCP服务器通过广播方式发送回复包；
客户端标识：指定客户端标识，有hex，ascii，ip三种表示方式。
hex：定义一个十六进制字符串，取值范围：1～27个字符；
ascii：定义一个ASCII字符串，取值范围：1～25个字符；
ip：定义一个IP地址，点分式十进制表示；
允许AutoIP：允许或禁止使用AutoIP功能，选中为启用；AutoIP功能是指DHCP客户端在无法得到IP地址的情况下，可自动设置地址，并保证此地址在网络中不会产生冲突。自动设置的地址范围：169.254.1.0/16~169.254.254.0/16。
保存：DHCP客户端配置生效；
重填：恢复到修改前的配置参数。
DHCP客户端信息列表
DHCP客户端信息列表
配置DHCP客户端：选择欲启用客户端功能的“接口”，选中“启用DHCP客户端”，输入其他相关配置信息，单击“保存”按钮，DHCP客户端配置完成；
浏览DHCP客户端：如果已经启用了DHCP客户端，可在“客户端信息列表”中查看相关配置及状态信息；
编辑DHCP客户端：如果需要编辑修改DHCP客户端相关信息，直接进入原配置界面修改即可；
释放：选中某个启用DHCP客户端功能接口对应的条目，单击“释放”按钮，该DHCP客户端将释放当前得到的IP地址；
更新：选中某个启用DHCP客户端功能接口对应的条目，单击“更新”按钮，该DHCP客户端将自动完成一次“释放IP地址—>重新获得IP地址”的过程；
刷新：单击“刷新”按钮，将显示最新的DHCP客户端使用信息。
配置DHCP客户端
第一步，进入高级配置—>DHCP页面，然后选中“DHCP客户端”，进入DHCP客户端配置页面；
第二步，选择欲启用DHCP客户端功能的“接口”；
第三步，选中“启用DHCP客户端”；
第四步，一般情况下，选中“启用PnP”；
第五步，如有需要，选择“请求包类型”和“要求回复包类型”；
第六步，如有需要，选择“客户端标识”；
第七步，一般情况下，选中“允许AutoIP”；
第八步，单击“保存”按钮，指定接口的DHCP客户端功能配置完成，可在“DHCP客户端信息列表”中查看相关信息。
提示：如果要禁用某端口的DHCP客户端功能，请取消指定端口“启用DHCP客户端”的选中，单击“保存”按钮。
DHCP服务器
进入高级配置—>DHCP页面，选中“DHCP服务器”选项，即可进入DHCP服务器配置界面，该页面包括DHCP服务器全局配置、DHCP地址池配置、DHCP手工绑定配置三个配置部分。
选择DHCP服务器
DHCP服务器全局配置
DHCP服务器全局配置
启用DHCP服务器：禁用或允许DHCP服务器功能。选中为允许；
重试次数：ICMP方式地址检测时，发送ICMP ECHO REQUEST检测包的最大次数（一次一个数据包）。取值范围：0～10，缺省值为2。特别地，0表示不进行ICMP检测。
检测周期：ICMP方式地址检测时，每个ICMP检测包的最长等待回应时间。单位：毫秒；取值范围：100～10000，缺省值为500。
保存：DHCP服务器全局配置生效；
重填：恢复到修改前的配置参数。
DHCP地址池配置
如章节7.6.2.1中所述，DHCP服务器通过DHCP地址池给用户分配IP地址。当DHCP客户端向服务器发出DHCP请求时，DHCP服务器根据一定的策略选择合适的地址池，并从中挑选一个空闲的IP地址，与其他TCP/IP相关配置参数（如网关地址、DNS服务器地址、WINS服务器地址、地址租用时间等）一起传送给客户端。设备支持配置多个DHCP地址池。
DHCP服务器地址池配置
接口：当前DHCP地址池绑定的接口，可以是LAN、WAN1或WAN2/DMZ口；
地址池名：当前DHCP地址池的名称。自定义，不可重复，取值范围：1~11个字符；
起始地址：当前DHCP地址池给客户端自动分配的起始IP地址；
子网掩码：当前DHCP地址池给客户端自动分配的IP地址的子网掩码；
总地址数：当前DHCP地址池可分配的地址数目；
网关地址：当前DHCP地址池给客户端自动分配的网关地址；默认为空，表示将使用该地址池所绑定的接口的IP地址作为网关地址；
租用时间：当前DHCP地址池给客户端自动分配的IP地址的有效租用期限，缺省为3600秒；对于不同的地址池，DHCP服务器可以指定不同的地址租用时间，但同一DHCP地址池分配的IP地址都具有相同的期限；
主DNS服务器：当前DHCP地址池给DHCP客户端自动分配的首先DNS服务器的IP地址；
备DNS服务器：当前DHCP地址池给DHCP客户端自动分配的备用DNS服务器的IP地址；
主WINS服务器：当前DHCP地址池给DHCP客户端自动分配的首先WINS服务器的IP地址；
备WINS服务器：当前DHCP地址池给DHCP客户端自动分配的备用WINS服务器的IP地址；
域名：当前DHCP地址池给客户端自动分配的域名。通过指定客户端的域名，使得客户端通过主机名访问网络资源时，不完整的主机名会自动加上域名后缀形成完整的主机名。可以为每个地址池分别指定客户端使用的域名；
DHCP中继地址：当前DHCP地址池使用的DHCP中继地址，它可作为分配地址策略的依据；
允许AutoIP：是否允许DHCP客户端使用AutoIP功能获得的地址与DHCP服务器分配的地址共存，选中表示允许；
回复包类型：DHCP服务器接收到客户端发送的数据包后，发送回复包的方式。可指定DHCP服务器按照单播或广播发送回复包，也可要求服务器按照客户端指定的方式发送回复；。
客户端决定：要求DHCP服务器按照DHCP客户端指定的方式发送回复包；
单播：要求DHCP服务器按照单播方式发送回复包；
广播：要求DHCP服务器按照广播方式发送回复包；
NetBIOS节点类型：当前DHCP地址池给客户端指定的NetBIOS节点类型；可以为空，表示不限制；
B节点：即广播型节点（Broadcast Node），通过广播方式进行NetBIOS名字解析；
P节点：即对等型节点（Peer-to-Peer Node），通过直接请求WINS服务器进行NetBIOS名字解析；
M节点：即混合型节点（Mixed Node），先通过广播方式请求名字解析，后通过与WINS服务器连接进行名字解析；
H节点：即复合型节点（Hybrid Node），先通过直接请求WINS服务器进行NetBIOS名字解析，如果没有得到应答，就通过广播方式进行NetBIOS名字解析；
DHCP中继标识：当前DHCP地址池使用的DHCP中继标识，它可作为分配地址策略的依据，有hex，ascii，ip三种表示方式；
hex：定义一个十六进制字符串，取值范围：1～27个字符；
ascii：定义一个ASCII字符串，取值范围：1～25个字符；
ip：定义一个IP地址，点分式十进制表示；
保存：DHCP地址池配置生效；
重填：恢复到修改前的配置参数。
提示：系统提供一个缺省地址池，地址池名为“pool1”，绑定在LAN口，起始地址为192.168.16.65，总地址数为62。该地址池不能删除，只能编辑修改。在基本配置—>DHCP和DNS服务器中，启用DHCP服务器后，提供的DHCP地址池就是“pool1”。
DHCP地址池信息列表
DHCP地址池信息列表
增加DHCP地址池：选中“添加”选项，输入相关配置信息，单击“保存”按钮，生成DHCP地址池；
浏览DHCP地址池：如果已经生成了DHCP地址池，可在“DHCP地址池信息列表”中查看相关配置信息；
编辑DHCP地址池：如果想编辑某个DHCP地址池，只需单击此地址池的“地址池名”或“编辑”超链接，其信息就会填充到相应的编辑框内，然后修改它，再单击“保存”，修改完毕；
删除DHCP地址池：选中一些DHCP地址池，单击右下角的“删除”按钮，即可删除那些被选中的DHCP地址池。
自定义DHCP地址池
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP地址池配置”栏，选中“添加”选项，选择DHCP地址池绑定的“接口”；
第三步，填写“地址池名”、“起始地址”、“总地址数”及“主DNS服务器”等信息；
第四步，根据需要，填写“子网掩码”、“网关地址”、“租用时间”等信息；
第五步，如有需要，填写“备DNS服务器”、“主WINS服务器”、“备WINS服务器”；
第六步，如有需要，填写“域名”、“DHCP中继地址”、“DHCP中继标识”；
第七步，一般情况下，选中“允许AutoIP”；
第八步，如果需要，配置“回复包类型”、“NetBIOS节点类型”；
第八步，单击“保存”按钮，当前DHCP地址池配置完成，可在“DHCP地址池信息列表”中看到添加的记录。
提示：如果要删除DHCP地址池，在“DHCP地址池信息列表”中选中要删除的DHCP地址池，单击“删除”按钮，即可删除被选中的DHCP地址池。
DHCP手工绑定配置
DHCP手工绑定配置
读ARP表
绑定：DHCP手工绑定条目所属的DHCP地址池；
用户名：欲配置该DHCP手工绑定的计算机的用户名（自定义，不能重复）。取值范围：1～31个字符；
IP地址：预留的IP地址，必须是当前绑定地址池中的合法IP地址；
MAC地址：固定使用该预留IP地址的计算机的MAC地址；
客户端标识：固定使用该预留IP地址的计算机的客户端标识，有hex，ascii，ip三种表示方式。
hex：定义一个十六进制字符串，取值范围：1～27个字符；
ascii：定义一个ASCII字符串，取值范围：1～25个字符；
ip：定义一个IP地址，点分式十进制表示；
远程标识：固定使用该预留IP地址的计算机的远程标识，有hex，ascii，ip三种表示方式。
hex：定义一个十六进制字符串，取值范围：1～27个字符；
ascii：定义一个ASCII字符串，取值范围：1～25个字符；
ip：定义一个IP地址，点分式十进制表示；
主机名：欲配置DHCP手工绑定的计算机的主机名。自定义，不能重复，取值范围：1～31个字符。
保存：DHCP手工绑定配置生效；
重填：恢复到修改前的配置参数；
读ARP表：显示当前的动态ARP映射条目，即设备通过LAN口动态学习到的用户的ARP信息。注意，如果已经将某用户的IP/MAC地址对添加到“DHCP手工绑定信息列表”中，该用户的IP/MAC地址对将不再显示。双击ARP表中某条信息，对应IP地址和MAC地址即可填充到如上图所示的编辑栏中。
DHCP手工绑定列表
DHCP手工绑定信息列表
增加DHCP手工绑定：选中“添加”选项，输入相关配置信息，单击“保存”按钮，生成DHCP手工绑定；
浏览静态DHCP映射：如果已经生成了DHCP手工绑定，可在“DHCP手工绑定信息列表”中查看相关配置信息；
编辑DHCP手工绑定：如果想编辑某一DHCP手工绑定条目，只需单击该条目的“用户名”或“编辑”超链接，其信息就会填充到相应的编辑框内，然后修改它，再单击“保存”，修改完毕；
删除DHCP手工绑定：选中一些DHCP手工绑定条目，单击右下角的“删除”按钮，即可删除那些被选中的DHCP手工绑定条目。
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP手工绑定配置”栏，选中“添加”选项，选择欲配置的DHCP手工绑定所属的DHCP地址池名；
第三步，填写“用户名”、“IP地址”及“MAC地址”等信息；
第四步，根据需要，填写“客户端标识”、“远程标识”、“主机名”等信息；
第五步，单击“保存”按钮，当前DHCP手工绑定配置完成，可在“DHCP手工绑定信息列表”中看到添加的记录。
提示：如果要删除DHCP手工绑定，只需在“DHCP手工绑定信息列表”中选中要删除的DHCP手工绑定，单击“删除”按钮，即可删除被选中的DHCP手工绑定。
DHCP中继
进入高级配置—>DHCP页面，选中“DHCP中继”选项，如下图所示，即可进入DHCP中继配置界面。
选择DHCP中继
DHCP中继配置
DHCP中继配置界面
接口：指定启用DHCP中继功能的接口，可以是LAN、WAN1或WAN2/DMZ口；
启用DHCP中继：启用或禁用DHCP中继功能，选中代表启用；
DHCP服务器1，2，3：DHCP服务器的IP地址，从当前接口上收到的DHCP数据包将发送到指定服务器。最多可以配置3个DHCP服务器；
选项：允许或禁用插入DHCP中继信息，disabled——禁用，insert——插入。该参数需和“策略”结合起来使用；
策略：接收到DHCP数据包后DHCP中继执行的策略，keep——保留，drop——丢弃，replace——替换。该参数需和“选项”结合起来使用；
最大包长：DHCP中继转发的数据包的最大长度，缺省值为1024。单位：字节；
身份标识：DHCP中继的身份标识，有hex，ascii，ip三种表示方式。
hex：定义一个十六进制字符串，取值范围：1～27个字符；
ascii：定义一个ASCII字符串，取值范围：1～25个字符；
ip：定义一个IP地址，点分式十进制表示；
回复包类型：DHCP中继接收到客户端发送的数据包后，发送回复包的方式。
客户端决定：要求DHCP服务器按照DHCP客户端指定的方式发送回复包；
单播：要求DHCP服务器按照单播方式发送回复包；
广播：要求DHCP服务器按照广播方式发送回复包；
保存：DHCP中继配置生效；
重填：恢复到修改前的配置参数。
DHCP中继信息列表
DHCP中继信息列表
配置DHCP中继：选择欲启用DHCP中继功能的“接口”，选中“启用DHCP中继”，输入其他相关配置信息，单击“保存”按钮，DHCP中继配置完成；
浏览DHCP中继：如果已经启用了DHCP中继，可在“DHCP中继信息列表”中查看相关配置信息；
编辑DHCP中继：如果需要编辑修改DHCP中继相关配置信息，直接单击该条目的“接口”超链接或进入原配置界面修改即可。
配置DHCP中继
第一步，进入高级配置—>DHCP页面，然后选中“DHCP中继”，进入DHCP中继配置页面；
第二步，选择欲启用DHCP中继功能的“接口”；
第三步，选中“启用DHCP中继”；
第四步，填写“DHCP服务器1”，如有需要，填写“DHCP服务器2”及“DHCP服务器3”；
第五步，如有需要，需配置“选项”和“策略”等；
第六步，如有需要，需配置“最大包长”、“身份标识”、“回复包类型”等信息；
第七步，单击“保存”按钮，指定接口的DHCP中继功能配置完成，可在“DHCP中继信息列表”中查看相关信息。
提示：如果要禁用某接口的DHCP中继功能，请取消指定接口“启用DHCP中继”的选中，单击“保存”按钮。
进入高级配置—>DHCP页面，选中“自定义选项（raw option）”选项，如下图所示，即可进入DHCP Raw Option界面。
选择自定义选项
自定义选项配置
选项名：该Raw Option的名称。自定义，不能重复，取值范围：1～31个字符；
类型值：该Raw Option的类型，用数字表示，取值范围：1～254；
数据：该Raw Option的值，有hex，ascii，ip三种表示方式。
hex：定义一个十六进制字符串，取值范围：1～27个字符；
ascii：定义一个ASCII字符串，取值范围：1～25个字符；
ip：定义一个IP地址，点分式十进制表示；
接口：可使用该Raw Option的接口，可以是LAN、WAN1或WAN2/DMZ口；
保存：Raw Option配置参数生效；
重填：恢复到修改前的配置参数。
提示：有关option的类型请参考RFC 1533、RFC2131、RFC2132等相关文档；
Raw Option信息列表
Raw Option信息列表
增加Raw Option：选中“添加”选项，输入相关配置信息，单击“保存”按钮，生成Raw Option；
浏览Raw Option：如果已经生成了Raw Option，可在“Raw Option管理列表”中查看相关配置信息；
编辑Raw Option：如果想编辑某个Raw Option条目，只需单击该条目的“选项名”或“编辑”超链接，其信息就会填充到相应的编辑框内，然后修改它，再单击“保存”，修改完毕；
删除Raw Option：选中一些Raw Option条目，单击右下角的“删除”按钮，即可删除那些被选中的Raw Option条目。
第一步，进入高级配置—>DHCP页面，然后选中“自定义选项（raw option）”，进入DHCP Raw Option配置页面；
第二步，在“Raw Option配置”栏，选中“添加”；
第三步，填写“选项名”、“类型值”及“数据”等信息；
第四步，根据需要，选择能使用当前Raw Option的接口；
第五步，单击“保存”按钮，当前Raw Option配置完成，可在“Raw Optioon信息列表”中看到添加的记录。
提示：如果要删除Raw Option，在“Raw Optioon信息列表”中选中要删除的Raw Option，单击“删除”按钮，即可删除被选中的Raw Option。
常见的DHCP组网方式可分为两类：一种是DHCP服务器和DHCP客户端都在一个子网内，直接进行DHCP协议的交互；另外一种是DHCP服务器和DHCP客户端分别处于不同的子网中，必须通过DHCP中继代理实现IP地址的分配。无论哪种情况下，DHCP的配置都是相同的。
1. 组网需求
DHCP服务器为同一网段中的客户端动态分配IP地址，DHCP服务器（设备）LAN口地址为192.168.16.1/24，欲配置两个地址池（地址池名分别为pool1、pool2），它们均绑定在LAN口，pool1的地址范围为：192.168.16.2/24～192.168.16.101/24，pool2的地址范围为：192.168.16.102/24～192.168.16.254/24。
两个地址池的主DNS服务器的IP地址均为202.96.209.5、备DNS服务器的IP地址均为202.96.199.133，无WINS服务器；域名均为utt.com.cn；出口网关地址均为设备的LAN口地址；pool1的租用时间为3600秒，pool2的租用时间为7200秒。
另外局域网中某主机要求使用固定IP地址，因此需为它配置DHCP手工绑定。其用户名为binding1，预分配的IP地址为192.168.16.10/24，MAC地址为000795a81c3d，主机名为wgw，客户端标识使用“类型＋MAC地址”方式，即采用hex表示方式，值为01000795a81c3d。显然，该DHCP手工绑定需绑定到pool1。
2. 组网图
3. 配置步骤
1） DHCP全局配置
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP服务器全局配置”栏，选中“启用DHCP服务器”选项，如下图所示；
DHCP服务器全局配置——实例
第三步，单击“保存”按钮，DHCP全局配置完成。
2） 配置DHCP地址池“pool1”
由于系统缺省地址池名为“pool1”，因此，只需修改“pool1”相关信息即可。由于“pool1”不能删除，地址池不能同名，也只能通过修改“pool1”来配置所需地址池。
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP地址信息列表”中单击“地址池名”为“pool1”条目后的“编辑”超链接，即进入如图7-40所示DHCP地址池配置界面；
DHCP地址池配置——实例pool1
第三步，在“起始地址”中填入“192.168.16.2”，在“总地址数”中填入“100”，在“主DNS服务器”中填入“202.96.209.6”，在“备DNS服务器”中填入“202.96.199.133”，在“域名”中填入“utt.com.cn”。其余未填参数为系统缺省值。特别需要注意的是，“网关地址”为“0.0.0.0”，表示默认使用设备当前LAN口地址；
第四步，单击“保存”按钮，地址池“pool1”配置完成，可在“DHCP地址池信息列表”中可查看到相应的记录。
3） 配置DHCP地址池“pool2”
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP地址池配置”栏，选中“添加”选项，如下图所示；
DHCP地址池配置——实例pool2
第三步，在“起始地址”中填入“192.168.16.102”，在“总地址数”中填入“153”，在“主DNS服务器”中填入“202.96.209.6”，在“备DNS服务器”中填入“202.96.199.133”，在“网关地址”中填入“192.168.16.1”，在“租用时间中”填入“7200”，在“域名”中填入“utt.com.cn”。其余未填参数为系统缺省值。
第四步，单击“保存”按钮，地址池“pool2”配置完成，可在“DHCP地址池信息列表”中可查看到相应的记录。
4） 配置DHCP手工绑定
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP手工绑定配置”栏，选中“添加”选项，如下图所示；
DHCP手工绑定配置
第三步，“绑定”选择为“pool1”，在“用户名”中填入“binding1”，在“IP地址”中填入“192.168.16.10”，在“MAC地址”中填入“000795a81c3d”，在“主机名”中填入“ly”；
第四步，“客户端标识”表示方式选择为“hex”，并填入“01000795a81c3d”；
第五步，单击“保存”按钮，该DHCP手工绑定配置完成，可在“DHCP手工绑定信息列表”中查看到相应的记录。
设备的LAN口、WAN口及DMZ/WAN2口均可启用DHCP客户端功能，这里以WAN口启用DHCP客户端为例进行说明。
1. 组网需求
设备的WAN口接入LAN中，在该LAN中有一个DHCP服务器。LAN所在网段为200.200.200.0/24，要求配置设备的WAN口通过DHCP的方式获取地址。并使用“类型＋MAC”地址作为客户端标识，为“01000695a81d4c”。
2. 组网图
设备的WAN口作为DHCP客户端
3. 配置步骤
第一步，进入高级配置—>DHCP页面，然后选中“DHCP客户端”，进入DHCP客户端配置页面，如下图所示；
DHCP客户端配置——实例
第二步，“接口”选择为“WAN”；
第三步，选中“启用DHCP客户端”，选中“启用PnP”，选中“允许AutoIP”；
第四步，“客户端标识”表示方式选择为“hex”，并填入“01000695a81d4c”；
第五步，单击“保存”按钮，当前DHCP客户端功能配置完成，可在“DHCP客户端信息列表”中查看相关信息。
1. 组网需求
DHCP客户端所在的网段为192.168.16.0/24，而DHCP服务器所在的网段为200.200.200.0/24。需要通过带DHCP中继功能的设备中继DHCP报文，使得DHCP客户端可以从DHCP服务器上申请到IP地址等相关配置信息。设备的LAN口启用DHCP中继功能，DHCP客户端都连到设备的LAN口上。
DHCP服务器应当分配一个192.168.16.0/24网段的IP地址池，以便将适当的IP地址分配给该网段上的DHCP客户端，并且DHCP服务器上应当配置到192.168.16.0/24网段的路由。
2. 组网图
DHCP中继的典型组网应用
3. 配置步骤
第一步，进入高级配置—>DHCP页面，然后选中“DHCP中继”，进入DHCP中继配置页面，如下图所示；
DHCP中继配置——实例
第二步，“接口”选择“LAN”；
第三步，选中“启用DHCP中继”；
第四步，在“DHCP服务器1”中填入“200.200.200.254”。其余未填参数为系统缺省值。
第五步，单击“保存”按钮，当前DHCP中继功能配置完成，可在“DHCP中继信息列表”中查看相关信息。
1. 需求
增加一个自定义选项：其名称为ven_inf；类型为option 43——vendor-specific information，即厂商专用信息；内容为设备，ASCII码表示方式；作用于LAN口。
2. 配置步骤
第一步，进入高级配置—>DHCP页面，然后选中“自定义选项（raw option）”，进入DHCP Raw Option配置页面，如下图所示。
Raw Option配置——实例
第二步，选中“添加”选项；
第三步，在“选项名”中填入“ven_inf”，在“类型值”中填入“43”，“数据”选择“ascii”，并填入“设备”；
第四步，接口选择“LAN”；
第五步，单击“保存”按钮，当前Raw Option配置完成，可在“Raw Optioon信息列表”中看到添加的记录。
设备的DHCP服务器支持配置多个DHCP地址池（最多10个），每个地址池可使用不同的中继地址或中继标识来区分。通常情况下，具有匹配的中继标识或中继地址的客户端将获得对应地址池中的IP地址，从而，中继标识或中继地址相同的客户端将处于同一个子网中。
1. 组网需求
某学校为实现对校园网上网主机的统一管理，要求按大楼（办公楼或宿舍楼）来划分子网，这样，同一个大楼中的主机位于同一个子网。现在，该学校在网络中心放置一台设备作为DHCP Server。各大楼通过一台设备接入网络中心，这些设备将启用Relay功能。
如图7-52所示，在这里将10个需要上网业务的大楼分别记为大楼1、大楼2、……、大楼10，各大楼的接入网络中心所使用的设备分别记为DHCP Relay1、DHCP Relay2、……、DHCP Relay10，它们各自具有自己的身份标识。
网络中心的设备在LAN口启用DHCP Server功能，IP 地址：200.200.200.254/24；
各大楼的设备通过WAN口连接到网络中心的设备的LAN口，它们均在LAN口启用DHCP Relay功能，各大楼的主机均接到其设备的LAN口，将作为DHCP客户端向DHCP Server申请IP地址。它们的中继标识（ASCII格式）、LAN口和WAN口的IP地址，以及各大楼的客户端所在子网的IP地址如下表所示。
|
名称
|
WAN口IP
|
LAN口IP
|
客户端子网
|
中继标识(ascii)
|
|
DHCP Relay1
|
200.200.200.1/24
|
192.168.1.1/24
|
192.168.1.0/24
|
设备_Relay1
|
|
DHCP Relay2
|
200.200.200.2/24
|
192.168.2.1/24
|
192.168.2.0/24
|
设备_Relay2
|
|
DHCP Relay3
|
200.200.200.3/24
|
192.168.3.1/24
|
192.168.3.0/24
|
设备_Relay3
|
|
DHCP Relay4
|
200.200.200.4/24
|
192.168.4.1/24
|
192.168.4.0/24
|
设备_Relay4
|
|
DHCP Relay5
|
200.200.200.5/24
|
192.168.5.1/24
|
192.168.5.0/24
|
设备_Relay5
|
|
DHCP Relay6
|
200.200.200.6/24
|
192.168.6.1/24
|
192.168.6.0/24
|
设备_Relay6
|
|
DHCP Relay7
|
200.200.200.7/24
|
192.168.7.1/24
|
192.168.7.0/24
|
设备_Relay7
|
|
DHCP Relay8
|
200.200.200.8/24
|
192.168.8.1/24
|
192.168.8.0/24
|
设备_Relay8
|
|
DHCP Relay9
|
200.200.200.9/24
|
192.168.9.1/24
|
192.168.9.0/24
|
设备_Relay9
|
|
DHCP Relay10
|
200.200.200.10/24
|
192.168.10.1/24
|
192.168.10.0/24
|
设备_Relay10
|
DHCP中继的接口地址——综合实例
对于DHCP Server来说，为保证每个大楼的主机获得上述指定子网中的IP地址，在DHCP服务器需配置10个地址池，它们的配置如下：
均绑定在LAN口；
“地址池名”分别为pool1、pool2、……、pool10；
“起始地址”分别为192.168.x.2（x为1、2、……、10）；
“总地址数”均为各客户端子网允许的最大合法IP地址数，即253；
“租用时间”均为3600秒；
“主DNS服务器”均为202.96.209.6，“备DNS服务器” 均为“202.96.199.133”；
“DHCP中继标识”的表示方式均为“ascii”，值分别为各大楼设备的DHCP Relay的中继标识。
另外，在DHCP Server中，还需配置到各个客户端子网的静态路由。
对于DHCP Relay来说，配置如下：
均在LAN口启用；
“DHCP 服务器 1”均为200.200.200.254；
“选项”均设为“insert”；
“身份标识”的表示方式均为“ascii”，值分别为各自的中继标识。
提示：由于DHCP服务器是采用中继标识来区分各个地址池的，因此需将DHCP中继中的“选项”设为“insert”，这样，DHCP中继在接收到PC机发出的数据包时，才会先将数据包加上中继标识之后再转发，DHCP服务器才能根据中继标识选择匹配的地址池为客户端分配地址。
2. 组网图
DHCP综合应用组网图
3. 配置步骤
由于DHCP Server中，各个地址池的配置类似；各DHCP Relay的配置也类似；因此，在这里，仅以DHCP地址池pool1、DHCP Relay1的配置为例进行说明。
1) DHCP服务器配置
a) DHCP全局配置
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面；
第二步，在“DHCP服务器全局配置”栏，选中“启用DHCP服务器”选项，如下图所示；
DHCP服务器全局配置——综合实例
第三步，单击“保存”按钮，DHCP全局配置完成。
b) 配置DHCP地址池“pool1”
由于系统缺省地址池名为“pool1”，因此，只需修改“pool1”相关信息即可。由于“pool1”不能删除，地址池不能同名，也只能通过修改“pool1”来配置所需地址池。
第一步，进入高级配置—>DHCP页面，然后选中“DHCP服务器”，进入DHCP服务器配置页面，在“DHCP地址池信息列表”中，单击“地址池名”为“pool1”的条目后的“编辑”超链接，即进入下图所示DHCP地址池配置界面。
DHCP地址池配置——综合实例pool1
第三步，在“起始地址”中填入“192.168.1.2”，在“总地址数”中填入“253”，在“主DNS服务器”中填入“202.96.209.6”，在“备DNS服务器”中填入“202.96.199.133”，“DHCP中继标识”选择“ascii”，并输入“设备_Relay1”。其余未填参数为系统缺省值。特别需要注意的是，“网关地址”为“0.0.0.0”，表示默认使用设备当前LAN口地址；
第四步，单击“保存”按钮，地址池“pool1”配置完成，可在“DHCP地址池信息列表”中可查看到相应的记录。
2) DHCP Relay1配置
第一步，进入高级配置—>DHCP页面，然后选中“DHCP中继”，进入DHCP中继配置页面，如下图所示；
DHCP中继配置——综合实例DHCP Relay
第二步，“接口”选择“LAN”；
第三步，选中“启用DHCP中继”；
第四步，在“DHCP服务器1”中填入“200.200.200.254”；“选项”选择“insert”；“身份标识”选择“ascii”，并输入“设备_Relay1”，其余未填参数为系统缺省值。
第五步，单击“保存”按钮，当前DHCP中继功能配置完成，可在“DHCP中继信息列表”中查看相关信息。
提示：其余DHCP Relay的配置类似，仅参数“身份标识”各不相同，具体步骤略，请参考DHCP Relay1的配置步骤。
2024 ©上海艾泰科技有限公司 版权所有 沪ICP备05037453号-1
沪公网安备 31011702003579号
