ReOS SE 通过ONE2ONE NAT将内网服务器映射到Internet
文档编号:1417
浏览:6263 评分:8
最后更新于:2013-03-07
此文档基于ReOS SE mv821v1.3.0RC1版本，适用于所有ReOS SE平台 支持ONE2ONE NAT规则的设备。
背景描述：
某企业，由于有服务器需要对外开放，运营商分配了5个IP地址，218.123.123.2到218.123.123.6，网关是218.123.123.1，掩码是 255.255.255.248。除了服务器以外，公司内部有50多台机器还需要上网。
用户需求：
1、内网192.168.1.2—192.168.1.250访问互联网时，对外的地址是218.123.123.2
2、服务器192.168.1.251对应：218.123.123.3 服务器192.168.1.252对应：218.123.123.4
服务器192.168.1.253对应：218.123.123.5服务器192.168.1.254对应：218.123.123.6
网络拓补：（部分）
配置步骤（以服务器192.168.1.251和公网地址218.123.123.3做一对一映射为例）：

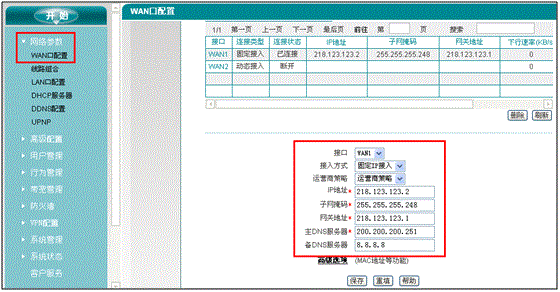

1、主线路外网地址配置：

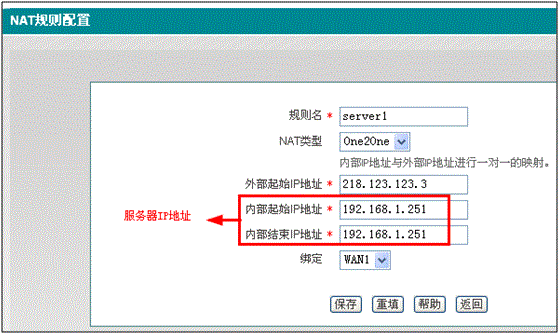

2、在WEBUI—高级配置—NAT和DMZ配置—NAT规则做如下配置

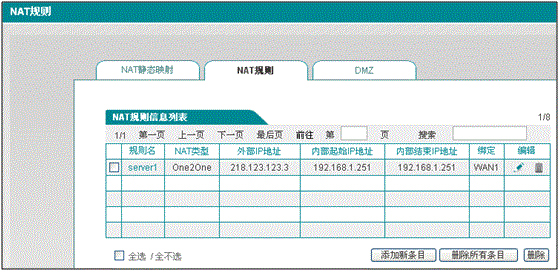

3、上述配置完成后，在NAT规则列表中看到如下图：
上述配置完成后即完成内网192.168.1.251和公网218.123.123.3一对一映射：192.168.1.251使用218.123.123.3做NAT上网，互联网上的用户访问218.123.123.3同时也被转发到192.168.1.251相应的应用上

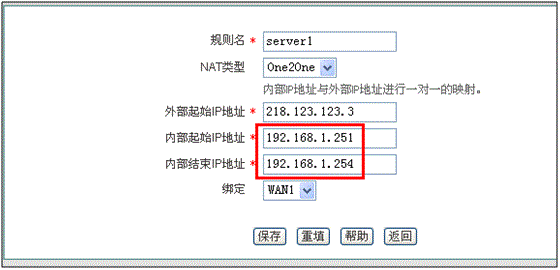

另外：针对客户4台服务器对应4个公网地址，因地址连续，也可以一步完成配置如下
以上配置，就相当于在内部地址192.168.1.251和外部IP地址218.123.123.3、内部地址192.168.1.252和外部IP地址218.123.123.4、内部地址192.168.1.253和外部IP地址218.123.123.5、内部地址192.168.1.254和外部IP地址218.123.123.6之间建立了一对一的NAT映射。
