艾泰路由器下面接思科三层交换机如何设置不同网段
文档编号:1402
浏览:8259 评分:12
最后更新于:2013-07-05
此文档基于HiPER 4240G V12版本
用户需求：
内网使用HiPER 4240G上网，路由器的网段是192.168.16.0/24的网段，下面接了思科的三层交换机，交换机划分了两个VLAN，一个是VLAN10，网段是192.168.10.0/24，另一个是VLAN11，网段是192.168.11.0/24的网段，现在想设置能正常上网。

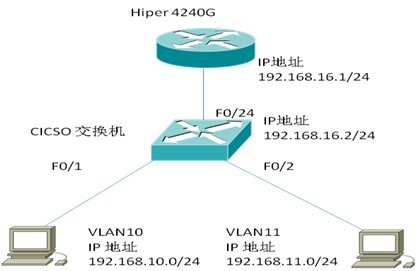

网络环境：
配置过程：
思科交换机的配置过程：
switch>>enable //进入特权模式//
switch#config terminal //进入全局模式//
Enter configuration commands, one per line. End with CNTL/Z.
switch> (config)#hostname sw1 //配置交换机的名称//
SW1(config)#vlan 10
SW1(config-vlan)#exit //配置VLAN10//
SW1(config)#vlan 11
SW1(config-vlan)#exit //配置VLAN11//
SW1(config)#interface fastEthernet 0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 10 //将接口加入到VLAN10（access接口）//
SW1(config)#interface fastEthernet 0/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 11 //将接口加入到VLAN11（access接口）//
SW1(config)#ip routing //启动三层交换机的路由功能//
SW1(config)#interface vlan 1
SW1(config-if)#ip address 192.168.16.2 255.255.255.0 //配置默认VLAN1的路由点//
SW1(config-if)#no shutdown //启用该接口//
SW1(config-if)#exit
SW1(config)#interface vlan 10
SW1(config-if)#ip address 192.168.10.1 255.255.255.0 //配置VLAN10的路由点//
SW1(config-if)#no shutdown //启用该接口//
SW1(config-if)#exit
SW1(config)#interface vlan 11
SW1(config-if)#ip address 192.168.11.1 255.255.255.0//配置VLAN11的路由点//
SW1(config-if)#no shutdown //启用该接口//
SW1(config-if)#exit
SW1(config)#ip route 0.0.0.0 0.0.0.0 192.168.16.1 //配置缺省路由,下一跳路由器的LAN口地址//
路由器HiPER 4240G的配置：

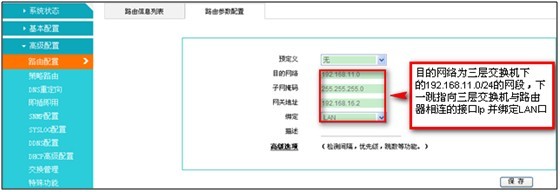

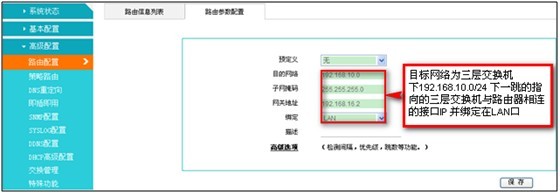

1、高级配置--路由配置--路由参数配置，如下图：

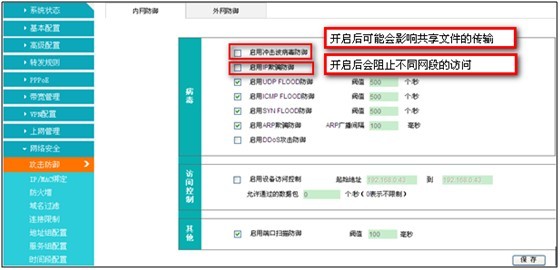

2、网络安全-攻击防御-内网防御，关闭冲击波病毒防御和IP欺骗防御，如下图：
注意：在有不同网段访问的时候一定要将Ip欺骗防御和冲击波病毒防御取消。
