“基本配置—线路配置”页面配置手册（ReOS 2008版本）
文档编号:139
浏览:9567 评分:22
最后更新于:2008-08-20
设备除提供基本的上网共享功能外，还提供了一些附加的IP功能，方便配置、管理网络。本章主要讲述如何设置上网所需的基本网络参数，如线路配置。
本节主要讲述基本配置—>线路配置的配置方法。
在本页面不仅可以配置多条线路，也可以根据实际需要修改或删除已配置的线路，还可以查看各条线路的连接状态信息。
在快速向导中配置完上网线路之后（注：在快速向导中只能配置“默认线路”），可以到本页面查看该线路的连接状态和配置情况，也可根据需要修改配置。如果是对我们的路由器配置比较熟练的用户，可以不经过快速向导而直接在本页面配置“默认线路”。
提示：若要使用多线路上网，在本页面配置各条线路之后，可到基本配置—>线路组合中配置线路组合的相关参数。

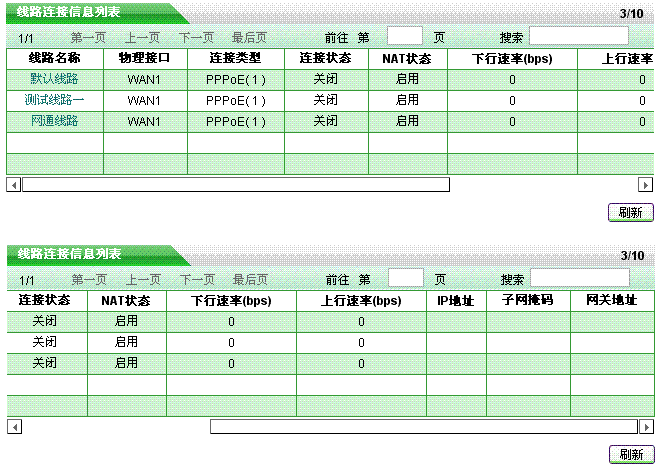

在“线路连接信息列表”中可以查看各线路的配置及状态信息，如下图所示。
线路连接信息列表
线路名称：当前上网接入线路的名称；
物理接口：当前上网接入线路与设备相连的物理接口。注意，“默认线路”固定连接到WAN1口；
连接类型：当前上网接入线路的连接类型；特别地，如果是PPPoE拨号上网线路，同时还会显示该线路设置的“用户名”，；
连接状态：线路的当前连接状态。分以下三种情况：
1. PPPoE拨号线路
如果当前线路是PPPoE拨号线路，那么，共有8种状态，详见下表。处于“已连接”状态时，同时还会显示该线路保持本次连接的时间（单位：天:时:分:秒）。
|
连接状态
|
状态描述
|
|
关闭
|
物理接口没有连接，或者没有拨号
|
|
拨号中
|
拨号已经发起，但是服务方还未响应
|
|
验证中
|
服务方已经响应，正在验证用户名、密码
|
|
已连接
|
验证通过，PPPoE连接已经建立，可以传送数据
|
|
断线中
|
正在拆除PPPoE连接
|
|
已挂机
|
一方已经发出挂机请求
|
|
已断线
|
PPPoE连接已中断，等待拨号
|
|
内部错误
|
其它未定义状态
|
PPPoE拨号线路连接状态描述
2. 固定IP接入线路
如果当前线路是固定IP接入线路，那么，共有3种状态，详见下表。
|
连接状态
|
状态描述
|
|
关闭
|
物理接口没有连接
|
|
已连接
|
物理接口和对方网络设备建立连接
|
|
内部错误
|
其它未定义状态
|
固定IP接入线路连接状态描述
3. 动态IP接入线路
如果当前线路是动态IP接入线路，那么共有3种状态，详见下表。处于“已连接”状态时，同时还会看到ISP 给设备当前分配的IP地址的剩余租用时间（单位：天:时:分:秒）。
|
连接状态
|
状态描述
|
|
关闭
|
物理接口没有连接，或者已释放地址但尚未请求新地址
|
|
连接中
|
正在请求动态的IP地址
|
|
已连接
|
已经获得动态分配的IP地址，线路连接正常
|
|
内部错误
|
其它未定义状态
|
动态IP接入线路连接状态描述
NAT状态：当前线路是否启用了NAT功能，一般自动设置为启用；
下行速率(bps)：在两次刷新列表的时间间隔内，当前线路实际的下行平均速率。单位：比特/秒；
上行速率(bps)：在两次刷新列表的时间间隔内，当前线路实际的上行平均速率。单位：比特/秒；
IP地址、子网掩码、网关地址：分以下三种情况。
1. PPPoE拨号线路
如果当前线路是PPPoE拨号线路，则它们分别为ISP当前分配的广域网接口的IP地址、子网掩码以及静态路由的网关地址；其中，“网关地址” 与“IP地址”的值相同。
2. 固定IP接入
如果当前线路是固定IP接入线路，则分别为ISP提供的广域网接口的静态IP地址、子网掩码以及静态路由的网关地址。
3. 动态IP接入
如果当前线路是动态IP接入线路，则它们分别为ISP当前分配的广域网接口的IP地址、子网掩码以及静态路由的网关地址。
增加线路：选中“添加”选项，输入线路相关配置信息，单击“保存”按钮，生成新的上网线路；
浏览线路：如果已经生成了若干上网线路，则可在“线路连接信息列表”中查看相关信息，如上图的“线路信息列表”所示；
编辑线路：如果想编辑某条上网线路，只需单击该线路对应条目的“线路名称”超链接，其信息就会填充到相应的编辑框内，可修改它，再单击“保存”，修改完毕；
删除线路：如果想删除某条上网线路，首先需要单击该线路对应条目的“线路名称”超链接，然后才能执行删除线路操作；
刷新：单击“刷新”按钮，可获得最新的线路连接信息。

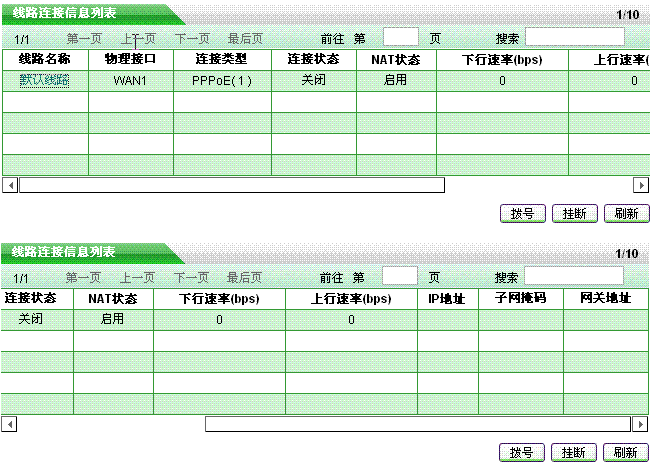

如果某线路为PPPoE拨号接入线路，那么，在“线路连接信息列表”中单击该线路的“线路名称”超链接后，列表下方才会显示“拨号”和“挂断”按钮，如下图所示。这两个按钮的功能如下：
拨号：手动呼叫PPPoE连接，拨号过程中，在“连接状态”中可见“已断开”à“拨号中”à“验证中”à“已连接”四个过程。当PPPoE连接拨号类型设置为“手动拨号”时，需在这里完成PPPoE拨号；
挂断：手动挂断PPPoE连接，当PPPoE连接拨号类型设置为“手动拨号”时，需在这里挂断PPPoE连接。
线路连接信息列表——PPPoE拨号接入

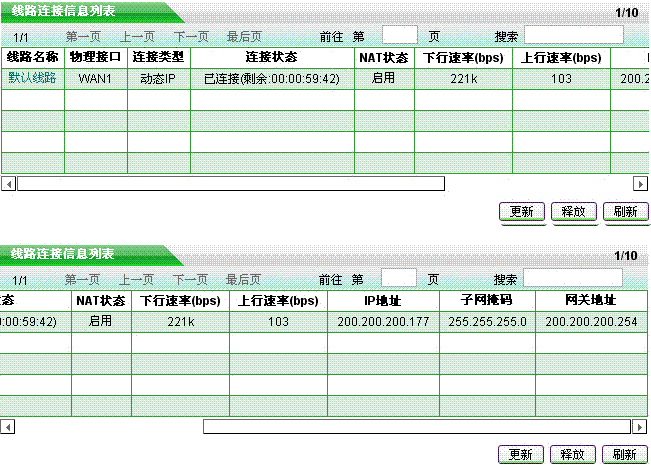

如果某线路为动态IP接入线路，那么，在“线路连接信息列表”中单击该线路的“线路名称”超链接后，列表下方才会显示“更新”和“释放”按钮，如下图所示。这两个按钮的功能如下：
更新：系统自动完成一次先释放IP地址、再重新获得IP地址的过程（更新过程，在“连接状态”中可见“已断开”à“连接中”à“已连接”三个过程）；
释放：释放当前得到的动态IP地址。
线路连接信息列表——动态IP接入
下面将首先分别介绍PPPoE拨号上网、固定IP接入、动态IP接入三种情况下，如何配置线路，以及如何删除已配置的线路。
提示：只有在配置完“默认线路”之后，才能配置其他上网线路。如果是直接在本页面配置“默认线路”，则首先需在“线路连接信息列表”中，单击“默认线路”超链接，然后才可以配置它。并且，“默认线路”固定连接到设备的WAN1口，其“线路名称”和“物理接口”禁止修改。其他线路的主DNS服务器为在默认线路中配置的主DNS服务器，不能修改。
PPPoE拨号上网配置

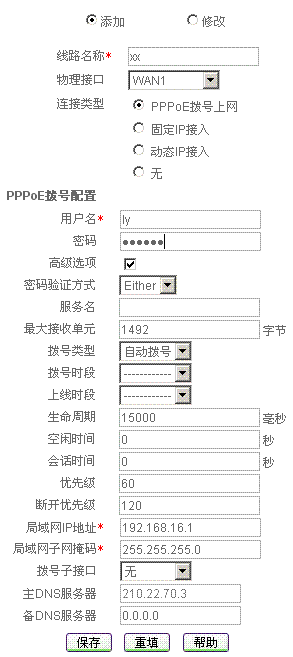

PPPoE拨号上网线路配置
线路名称：当前线路的名称（自定义，不能重复），取值范围：1~11位字符；
物理接口：当前线路与设备相连的物理接口的名称；
连接类型：这里选中“PPPoE拨号上网”；
用户名、密码：申请PPPoE业务的时候，ISP（例如中国电信）将提供上网账号及密码。如有疑问，请询问ISP；
密码验证方式：ISP验证用户名及密码的方式，多数地区为PAP方式，也有少数地区采用CHAP方式，NONE表示不进行用户名和密码验证，Either表示自动和对方设备协商采用哪种验证方式；
局域网IP地址、子网掩码：配置成功后，该地址将作为局域网中计算机用作上网的网关地址（出厂值为192.168.16.1/255.255.255.0）；
服务名：ISP 提供的PPPoE服务名，一般不需要设置。如有疑问，请询问ISP；
最大接收单元：缺省值为1492字节，PPPoE拨号时设备将自动与对方设备协商，除非特别应用，不要修改；
拨号类型：
自动拨号：当打开设备或者上一次拨号断线后自动拨号连接；
手动拨号：由用户在基本配置—>线路配置的“线路连接信息列表”中手动进行连接和挂断；
按需拨号：在局域网内部有访问Internet流量时设备自动进行连接；
拨号时段：允许PPPoE拨号的时间段（时间段在用户管理—>时间段配置中配置），只有在此时间段内才允许PPPoE拨号。不设置代表不对拨号时段进行控制；
上线时段：允许设备上线连接到Internet的时间段（时间段在用户管理—>时间段配置中配置），超出这个时间段的范围不允许设备上线；如果超出时间段时设备处于连接状态，它将自动断开PPPoE连接。不设置代表不对上线时段进行控制；
生命周期：在拨号成功后，系统将每隔1000ms向对端网络设备发送一个探测包，以探测线路是否可用，如果在“生命周期”范围内一直没有收到对方回应，则断开此连接，默认值：15000毫秒；
空闲时间：无访问流量后自动断线前等待的时长，0代表不自动断线（单位：秒）；
会话时间：连接生存时间，每次拨号成功到设置的时间后自动断线。一般情况下不要作此设置，0代表没有时间限制（单位：秒）；
优先级：拨号成功后，该线路的路由优先级，目的网段相同的情况下，设备将优先选择优先级高的线路转发数据包，值越低优先级越高；
断开优先级：PPPoE线路断开后，该线路的路由优先级，优先级高的优先拨号，值越低优先级越高；
拨号子接口：子接口是指从属于某一个物理接口的逻辑上的虚接口，通常，在单个物理接口上可配置多个子接口。目前，设备仅支持在WAN1接口上配置多个子接口，不同子接口按照802.1Q值进行区分；
主DNS服务器：ISP提供的首选DNS服务器的IP地址；
备DNS服务器：ISP提供的备用DNS服务器的IP地址；
保存：PPPoE拨号上网配置生效；
重填：恢复到修改前的配置参数。
提示：
1. 如果改变了“局域网IP地址”，在保存之后，必须使用新的IP地址重新登录设备才能进行WEB界面管理，并且局域网中所有计算机的默认网关必须设置成该IP地址才能正常上网；
2. 只有支持802.1Q tag VLAN功能的产品才允许配置“拨号子接口”。通过在WAN1口上配置多个VLAN的子接口，向外连接一个带802.1Q tag VLAN的交换机，每个子接口使用不同的MAC地址，可以彻底解决由于运营商宽带接入服务器上限制多条ADSL使用一个MAC地址连接的问题；
3. 与在基本配置—>快速向导中提供的“PPPoE拨号上网配置”相比较，这里提供了更多的配置参数，包括：“拨号时段”、“上线时段”、“生命周期”、“会话时间”、“优先级”、“断开优先级”等。
4. 在配置PPPoE拨号上网时，可以不配置主DNS服务器，PPPoE拨号成功后，设备将自动从ISP处获得主DNS服务器的IP地址。

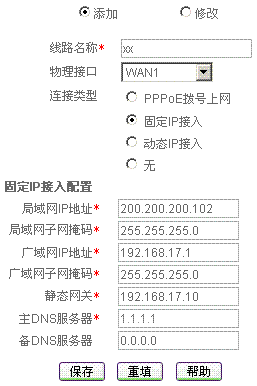

固定IP接入配置
“线路名称”、“物理接口”这几个参数的涵义同“PPPoE拨号上网配置”中的相关参数，这里不再重述。
连接类型：这里选中“固定IP接入”；
局域网IP地址、子网掩码：配置成功后，该地址将作为局域网中计算机用作上网的网关地址（出厂值为192.168.16.1/255.255.255.0）；
广域网IP地址、子网掩码、静态网关：申请固定IP接入业务的时候，ISP（例如中国电信）将提供设备对广域网的IP地址、子网掩码和静态网关；
主DNS服务器：ISP（例如中国电信）提供的主用DNS服务器的IP地址；
备DNS服务器：ISP（例如中国电信）提供的备用DNS服务器的IP地址。
保存：固定IP接入配置生效；
重填：恢复到修改前的配置参数。
提示：
1. 广域网IP地址、静态网关要在同一网段，某些ISP（例如中国电信）给出的广域网IP地址和静态网关不在同一网段，请修改子网掩码的值，使它们处在同一网段。如果不清楚网段相关知识，请咨询专业人士或者艾泰科技客户服务部；
2. 如果改变了 “局域网IP地址”，在保存之后，必须使用新的IP地址重新登录设备才能进行WEB界面管理，并且，局域网中所有计算机的默认网关必须设置成该IP地址才能正常上网。

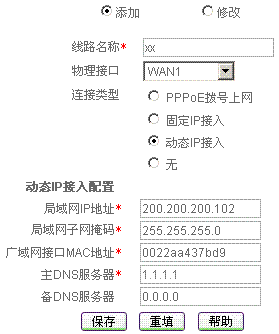

动态IP接入配置
“线路名称”、“物理接口”这几个参数的涵义同“PPPoE拨号上网配置”中的相关参数，这里不再重述。
连接类型：这里选中“动态IP接入”；
局域网IP地址、子网掩码：配置成功后，该地址将作为局域网中计算机用作上网的网关地址（出厂值为192.168.16.1/255.255.255.0）；
广域网接口MAC地址：一般情况下不需要设置。但是某些动态IP接入的时候（比如有线通），Cable Modem会记录下原先使用该线路的网络设备（如网卡）的MAC地址，这样会造成新的网络设备无法正常获IP地址的现象，此时需要将新的网络设备（这里指设备）的MAC地址设置成和原有网络设备的MAC地址相同；
主DNS服务器：ISP（例如中国电信）提供的主用DNS服务器的IP地址，在线路刷新时可能会更新成ISP分配的新地址；
备DNS服务器：ISP（例如中国电信）提供的备用DNS服务器的IP地址。
保存：动态IP接入配置生效；
重填：恢复到修改前的配置参数。
提示：如果改变了“局域网IP地址”，在保存之后，必须使用新的IP地址重新登录设备才能进行WEB界面管理，并且，局域网中所有计算机的默认网关必须设置成该IP地址才能正常上网。
如果要删除某条线路，则需执行以下操作：
1. 在“线路连接信息列表”中，单击该线路对应条目的“线路名称”超链接，该线路相关信息即填充到编辑框中；
2. 在配置界面中，将“连接类型”选择为“无”（如下图所示），然后单击“保存”按钮；
3. 单击“保存”按钮后，系统将弹出如下图所示对话框，再单击“确定”按钮，该线路立即被删除。
对话框——删除线路
提示：一次只能删除一条线路；并且，只有在没有任何其他线路时，才允许删除“默认线路”。
在快速向导中配置完默认线路，或者在本页面中配置完默认线路和其他上网线路后，设备会自动生成各线路对应的缺省路由，可在系统状态—>路由和端口信息的“路由表信息列表”中查看到对应路由的状态信息，即目的地址为“0.0.0.0/0”的静态路由。
如果上网线路为固定IP或动态IP接入线路，还可在高级配置—>路由配置的“路由信息列表”中查看对应路由的配置信息。
