内网三层交换机新增网段不能上网案例分析（一）
文档编号:1387
浏览:6971 评分:6
最后更新于:2013-01-09
此文档基于HiPER 811 V12版本
用户问题：
艾泰路由器LAN口IP为：192.168.200.1/24，与三层交换机对接的IP为192.168.200.2/24；三层交换机下有192.168.10.0/24、192.168.20.0/24网段，新增192.168.30.0/24、192.168.40.0/24网段，现在在路由器上已经写了到达192.168.30.0/24和192.168.40.0/24的路由指向192.168.200.2绑定到LAN口，但是现在30、40网段的PC还是上不了网，其他网段的用户都是正常的。
问题分析：

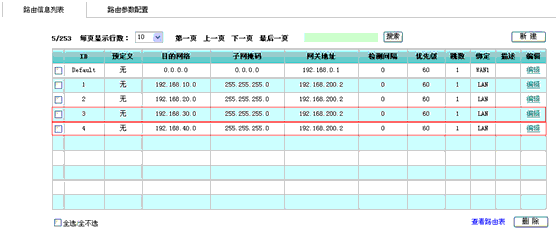

1、在高级配置—>路由配置，已经添加了192.168.30.0/24、192.168.40.0/24，2个网段的路由，显示结果如图1：
图1

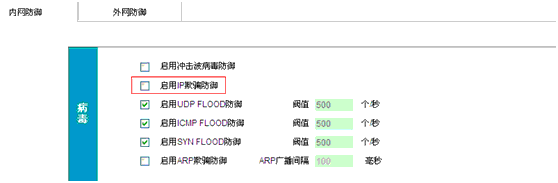

2、安全配置->攻击防御中，也未启用IP欺骗防御，下图2所示：
图2
启用了IP欺骗防御后，路由器的LAN口只接收与LAN口网段相同的数据，会造成三层交换机后的主机无法上网，建议关闭IP欺骗防御。担心内网有伪造源地址攻击，可以参考文档：http://utt.com.cn/reference.php?id=327

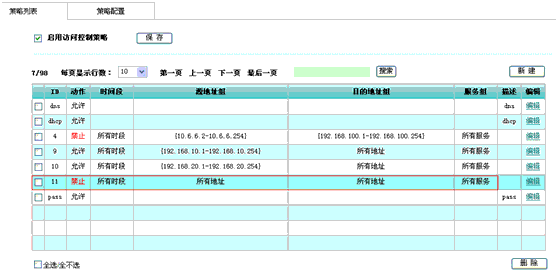

3、查看网络安全—>防火墙，显示结果如图3：
图3
检查防火墙，找出问题所在，原来防火墙禁止了。
解决方法：

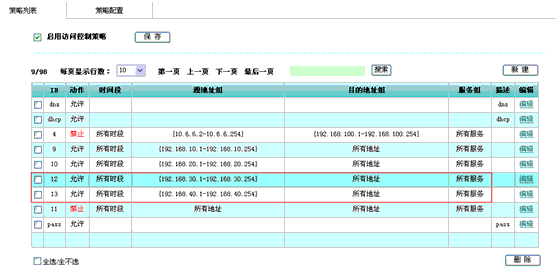

把新加的192.168.30.0/24，192.168.40.0/24 2个网段添加允许访问所有服务，测试上网正常，如图4：
图4
